Рис. 5.19. Полупроводниковый распределительный усилитель, предназначенный для усиления сигналов VHF и UHF
Он характеризуется регулятором коэффициента усиления. настраиваемым высокочастотным фильтром, максимальной стабильностью сигнала. Разветвитель разделяет сигналы и отправляет их в линию передачи. Самые распространенные типы данных компонентов — на 2 и 4 направления (рис. 5.20).

Рис. 5.20. Разветвитель на два направления для разделения и согласования сигналов коаксиальной линии 75 Ом
Ответвитель используется для направления части сигнала от основной линии к приемнику. Два основных типа описываемых устройств — это линейный и промежуточный ответвитель.
Линейный ответвитель монтируется на стене около телевизионного приемника. Он обеспечивает разделение выходных каналов гак, что приемники не влияют друг на друга, предотвращая размытость и паразитное изображение.
Промежуточный ответвитель используется, когда несколько телеприемников расположены на большом расстоянии от основной линии. Он ведут сигнал непосредственно к телевизору, что упрощает установку (рис. 5.21).

Рис. 5.21. Направленный линейный промежуточный ответвитель на один телеприемник
Устройства согласования предназначены для обеспечения соответствия сигналов от антенны телевизионным приемникам. Существует несколько различных типов устройств согласования. Например, если используется отдельная антенна MB (метровых волн) и ДМВ (дециметровых волн), то устройство согласования предназначено для трансформирования этих отдельных сигналов в единый выходной сигнал при выходном сопротивлении 75 или 300 Ом, что устраняет необходимость тянуть две отдельных линии к телеприемнику. Устройства согласования часто устанавливаются на антенне или на чердаке.
Фильтры используются для ослабления определенных сигналов (частот), устраняя наложение сигналов. Любительский диапазон радиочастот и диапазон ЧМ нередко накладываются друг на друга. Большинство фильтров FM предназначены для ослабления частотно модулированных сигналов в диапазоне 88-108 МГц. Для фильтрации нежелательных частот используются также аттенюаторы.
Антенна представляет собой проводник, который принимает электромагнитные волны, возбуждающие ток соответствующей частоты. Ее длина и резонансный эффект непосредственно связаны с частотой и длиной волны: длина антенны обратно пропорциональна частоте. Для измерения коэффициента усиления потерь или качества изоляции антенны и кабелей используется единица децибел (дБ).
Децибел — это соотношение двух напряжений (точнее, логарифм отношений), входного и выходного напряжения системы антенна/кабель. Тысяча микровольт эквивалентны одному дБ при относительном напряжении 1 мВ.
В качестве антенного провода используют, в основном, коаксиальный кабель 75 Ом и двухпроводный 300 Ом. Он имеет круглое сечение и стоит дороже, чем двухпроводный кабель, идеален для прохождения через трубы, защищен от погодного влияния, имеет хорошую экранировку от внешних помех и защиту от интерференции.
Есть два основных типа двухпроводного кабеля — стандартный плоский и цилиндрический с пенным наполнителем.
Первый двухпроводный кабель дешевле, но не так устойчив к плохим погодным условиям, как кабель с наполнителем. Никакой двухпроводной кабель не дает достаточной защиты от помех и интерференции.

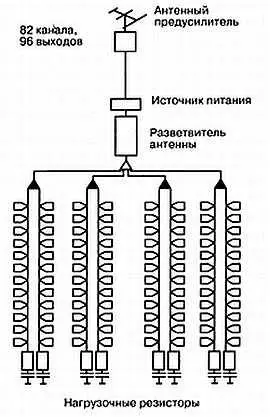

На рис. 5.22 показана распределенная система на 82 канала и 96 телевизионных приемников. Эта система иллюстрирует использование разделителей, линейных ответвителей, усилителя, источника питания, предусилителя и антенны. Нагрузочные резисторы используются для предотвращения возникновения отраженной волны в линии передачи.

Рис. 5.22. Телевизионная система с главной антенной для комплекса жилых зданий
Более совершенные антенные системы обеспечивают прием цифровых спутниковых сигналов, качественный прием видеосигналов, CD-звук и возможность доступа к сотням каналов.
Например, мобильная цифровая спутниковая система Winegard имеет антенну из стали с покрытием методом горячего цинкования с защитой от ультрафиолетового излучения и влияния погодных условий. Различные типы спутников включают мобильные системы с ручным и автоматическим цифровым наведением и переносные домашние установки с дополнительными наборами.
Чтобы гарантировать корректную работу распределенных систем телевидения следует помнить о нескольких правилах. Антенна должна быть хорошего качества и обладать хорошей коррозионной устойчивостью. Она должна быть надежно установлена для обеспечения правильной ориентации.
Если антенна неверно направлена, она может плохо принимать сигнал или будут возникать паразитные изображения из-за того, что волна отражается от различных объектов, например больших зданий.
Отраженный сигнал фактически несколько задерживается. Он поступает в антенну вскоре после основного сигнала и оказывается слегка смещенным вправо на телевизионном экране. Для устранения этой проблемы необходимо перенаправить антенну или установить более узконаправленную антенную систему.
Другой вариант: попробуйте установить антенну поменьше, ту, что имеет высокий коэффициент обратного излучения, но среднее значение коэффициента усиления.
Антенна должна устанавливаться вдали от деревьев, металлических и крупногабаритных объектов, например, на чердаке или крыше. Однако помните, что теплоизоляция на подложке из алюминиевой фольги и металлические кровельные материалы могут ослабить сигнал.
Основная причина проблем устройства для излучения и приема электромагнитных волн заключается в коррозии под воздействием осадков. Антенну следует заменить, если очевидна потеря сигнала.
Пробой изоляции, вызванный неблагоприятными условиями погоды, — главная причина неполадок распределительных линий.
Линию передачи можно проверить омметром. Кроме того, используя небольшой телевизор или монитор, можно проследить прохождение сигналов в антенне шаг за шагом.
Распределительную линию можно также проверить с помощью замены ее заведомо исправным кабелем. Помните, что короткое замыкание в коаксиальном кабеле не всегда вызывает короткое замыкание в схеме. Закороченный кабель часто действует как фильтр, очевидно, вследствие наличия активного сопротивления по постоянному току и собственной индуктивности, образовавшейся при коротком замыкании. На телевизионном приемнике могут возникать необычные эффекты: исчезновение цвета на одном канале при сохранении его на других, или только некоторые из подключенных к общей антенне приемников начинают принимать более слабый сигнал, чем остальные. Обрыв в коаксиальном кабеле может также вызвать странные результаты: потерю четкости или паразитное изображение, плохой прием или отсутствие сигнала. Помните, что предусилитель может только усилить сигнал, принятый антенной. Он не может расширить диапазон или усилить сигнал, поступающий к антенне.
