а) лампа накаливания;

б) флуоресцентная;

в) ртутная газонаполненная;

г) никакая из перечисленных.

13. Устройство для ослабления специальных сигналов это:

а) промежуточный ответвитель;

б) линейный ответвитель;

в) разветвитель;

г) заграждающий фильтр.

14. Провод с экраном это:

а) плоский двухпроводный;

б) двухпроводный с пенным наполнителем;

в) коаксиальный;

г) все перечисленные.

15. Какой из следующих проводов имеет импеданс 75 Ом:

а) плоский двухпроводный;

б) двухпроводный с пенным наполнителем;

в) коаксиальный;

г) никакой из перечисленных.

16. Прибор для предотвращения отражения сигнала в линию передачи называется:

а) заграждающий фильтр;

б) линейный ответвитель;

в) предусилитель;

г) нагрузочный резистор.

17. Причина размытого изображения и паразитного изображения заключается в:

а) обрыв в линии передачи;

б) неправильно расположенная антенна;

в) одновременный прием прямого и отраженного сигналов;

г) все перечисленные.

18. Предусилитель обычно устанавливается:

а) на телевизионном приемнике;

б) на антенне;

в) на чердаке или стене;

г) ничего из перечисленного.

19. Прибор для увеличения уровня сигнала называется:

а) линейный промежуточный ответвитель;

б) усилитель;

в) аттенюатор;

г) заграждающий фильтр.

20. Максимальная емкость для схемы общего назначения составляет около:

а) 1500 Вт;

б) 1800 Вт.

в) 2400 Вт,

г) 2800 Вт.

1. Расскажите о типах кабеля, которые обычно используются в проводке бытового и промышленного назначения.

2. Расскажите о действии переключателей на три и четыре направления.

3. Расскажите о приборах для заземления и его применении.

4. Каковы различия напряжений между трансформаторными системами энергоснабжения с соединениями звездой и треугольником?

5. Объясните функции программируемого устройства защиты двигателя.

6. Перечислите недостатки прерывателя замыкания на землю.

7. Расскажите о методах, используемых при поиске неисправностей электропроводки.

8. Укажите причины, по которым на экране телевизора может иметь место помеха типа снег.

9. Расскажите о воздействии температуры на работу приборов.

10. Расскажите о процедурах технического обслуживания, которые следует выполнять при работе в сфере производства.

11. Объясните, как на экране телевизора образуется двойное изображение.

12. Что можно сделать для ослабления сильного сигнала FM?

13. Расскажите о стандартных неисправностях антенн и кабельной сети.

14. Какова разница между коаксиальным кабелем и двухпроводным кабелем?

15. Сколько микровольт требуется для качественной, чистой картинки на экране телевизора?

16. Опишите, что может случиться, если в коаксиальном кабеле возникает короткое замыкание.

17. Каковы возможные последствия обрыва в коаксиальном кабеле?

18. Объясните разницу между линейным и промежуточным ответвителем.

19. Что такое аттенюатор?

20. Какова цель использования разветвителя?

21. Расскажите о преимуществах использования коаксиального кабеля

22. Расскажите о разнице между стандартным плоским двухпроводным кабелем и трубчатым двухпроводным кабелем с пенным наполнителем.

23. Что такое децибел?

24. Какова разница между усилителем и предусилителем?

25. Для чего используются нагрузочные резисторы?

Радиоприемник представляет собой электронный прибор, который принимает электромагнитные сигналы из окружающего пространства, усиливает их, выделяет необходимую часть и воспроизводит звук. Приемник должен соответствовать типу модуляции передатчика: амплитудная модуляция (АМ), частотная модуляция (ЧМ), с разделением каналов, стерео и т. д.

Телевизионная аппаратура является отдельной областью приемопередающей электроники, в которой применяются сложные технологии. Передача и прием изображений — это настоящий подвиг, если говорить о черно-белом телевидении, и просто чудо, если говорить о цветном. В этой главе мы рассмотрим некоторые принципы сервисного обслуживания радио и телевизионных приемников.

То, что мы привыкли называть радиоволнами, представляет собой колебание электромагнитной энергии. Эти волны распространяются со скоростью 300 миллионов метров в секунду, причем каждая имеет определенную длину. Чем меньше частота, тем длиннее волна, чем выше частота, тем короче волна. Колебания воздуха имеют частоту в пределах 20 Гц до 20 кГц, их могут слышать большинство людей. Волны с большей частотой недоступны для человеческого слуха. Однако ультразвуковые колебания могут излучать и воспринимать некоторые животные.

Поскольку физический размер антенны пропорционален длине волны, использование этого устройства для приема и передачи электромагнитных колебаний в звуковом диапазоне может быть непрактичным. Поэтому высокочастотная волна, выработанная генератором, смешивается с низкочастотной звуковой волной. При этом образуется модулированная волна, которая используется для транспортировки информации от передатчика к приемнику. На рис. 6.1 показан принцип амплитудной модуляции, при котором информация, то есть сигнал низкой звуковой частоты, изменяет амплитуду сигнала-носителя. Амплитудно-модулированная волна представляет собой комбинированный сигнал носителя, а также верхней и нижней боковой полосы частот.

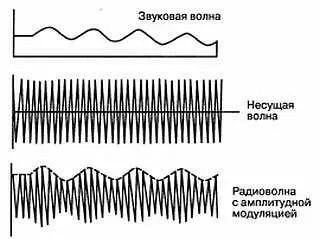

Рис. 6.1. Две волны, которые образуют модулированную волну радиочастоты

Большинство схем AM являются супергетеродинными приемниками благодаря наличию внутреннего генератора (гетеродина) и каскада смесителя (рис. 6.2).

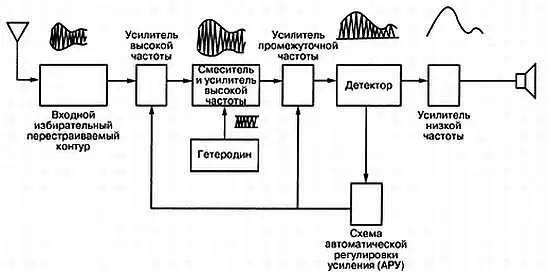

Рис. 6.2. Блок-схема приемника AM

Антенна принимает сигналы многих частот в заданном диапазоне. Входной избирательный контур, который состоит из переменного конденсатора и катушки, выделяет нужную частоту и передает сигнал этой частоты в смеситель.

В каскаде смесителя входные сигналы радиочастоты смешиваются с сигналом генератора (гетеродина) с постоянной амплитудой, который имеет частоту (обычно) на 465 кГц (это обычная промежуточная частота) выше, чем входной сигнал. С выхода смесителя комбинация этих сигналов проходит через колебательный контур, настроенный на 465 кГц.
