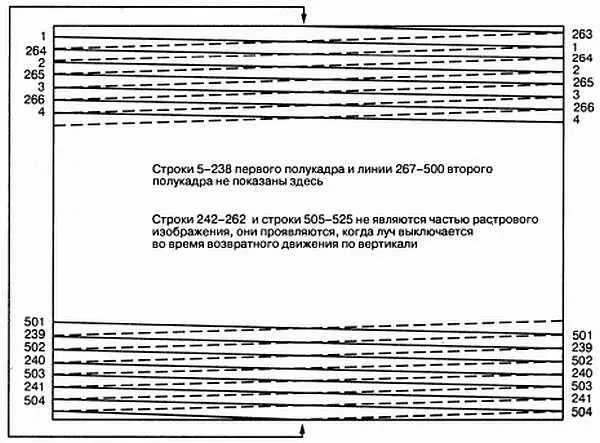

Рис. 6.16. Пример чересстрочной развертки

Луч возвращается с нижней части экрана назад в центр самой верхней части и завершает сканирование четных линий. Каждый набор четных или нечетных линий образует поле, а оба вместе образуют кадр. Поэтому в кадре 625 линий при частоте 25 кадров в секунду.

Каждый раз, когда сканирующий луч перемещается слева направо, он должен вернуться назад. Это называется обратным ходом строки . Когда сканирующий луч достигает нижней точки экрана, он должен быстро вернуться на верхнюю часть экрана. Это называется обратным ходом по кадру . В это время экран черный. Только во время сканирования видно изображение. Генератор развертки по вертикали с частотой 50 Гц отклоняет сканирующий луч вверх. Генератор горизонтальной развертки с частотой 15 625 Гц отклоняет сканирующий луч слева направо по экрану.

Каждый раз, когда сканирующий луч завершает строку, вырабатывается импульс с большой амплитудой, который синхронизирует каждую переданную линию с телевизионным приемником (рис. 6.17).

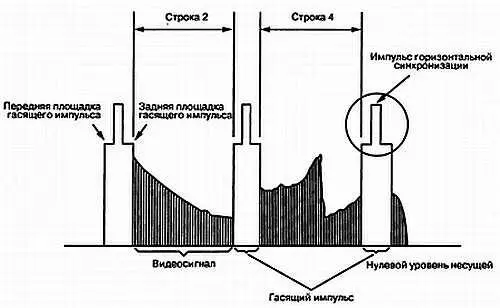

Рис. 6.17. Упрощенный вид видеосигнала, показывающий гасящие импульсы и импульсы горизонтальной развертки

Сигнал от антенны усиливается в каскаде высокой частоты, смешивается с заданной частотой генератора и передается на каскады промежуточной частоты 45,75 МГц, где он усиливается. Затем видеодетектор демодулирует сигнал и посылает звуковую составляющую часть сигнала на низкочастотные каскады, а видеосигнал на каскады обработки сигнала изображения. Выделяемый из видеосигнала звуковой сигнал ЧМ усиливается в УПЧ, демодулируется детектором ЧМ, после которого сигнал НЧ усиливается в УНЧ и подается на динамики.

Видеосигнал в это время усиливается видеоусилителем и подастся на управляющую сетку трубки (рис. 6.18).

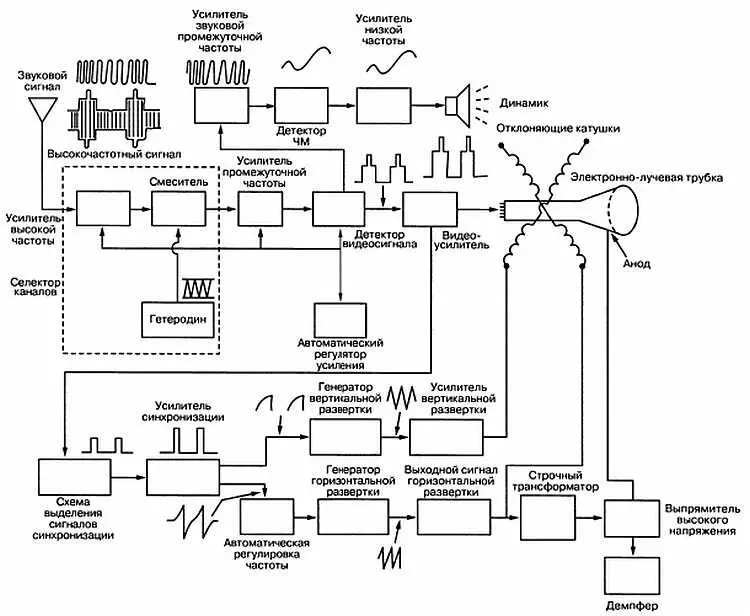

Рис. 6.18. Блок-схема черно-белого телевизионного приемника

Автоматическое управление усилением поддерживает постоянный уровень сигнала. Схема выделения сигналов синхронизации выбирает импульсы синхронизации по вертикали и горизонтали и подает их на схемы интегрирования и дифференцирования. Интегрирующая схема формирует импульсы синхронизации по вертикали в виде серии импульсов пилообразного напряжения и подает их на генератор вертикального отклонения. Усилитель вертикального отклонения управляет током вертикальной отклоняющей катушки и обеспечивает вертикальную развертку. Дифференцирующая схема формирует импульсы синхронизации по горизонтали и подает их на генератор горизонтальной развертки и схему автоматической подстройки частоты. Импульсы горизонтальной развертки выделяются схемой автоматической регулировки частоты (АРЧ). Они усиливаются и используются для управления горизонтальной отклоняющей катушкой, которая обеспечивает развертку по горизонтали.

Высокое напряжение, необходимое для работы электронной трубки, поступает от усилителя по горизонтали. Это напряжение повышается примерно до 30 кВ или более с помощью строчного трансформатора. Напряжение выпрямляется высоковольтным выпрямителем и подается на анод трубки. Демпфером служит диод, помещенный в цепи выброса обратного напряжения от катушки. Функция демпфера заключается в предотвращении выброса более одного раза.

Описание схемы современных телевизионных приемников различается в зависимости от производителя. Большинство используют микропроцессор, который взаимодействует со средствами управления и видеопроцессором. Многие видеопроцессоры содержат набор следующих функций:

♦ промежуточная звуковая и видеочастота;

♦ управление источником питания;

♦ схема выделения сигналов синхронизации;

♦ смесители и усилители узлов цвета.

В большинство телеприемников схемы горизонтальной и вертикальной развертки запускаются импульсом от видеопроцессора. Другие секции телевизора используют интегральные микросхемы (ИМС), в том числе: источники питания, формирователи видеовыхода, звуковые системы, схемы высокого напряжения, селектор каналов. В дополнение к обычным функциям, цифровые телевизоры с высоким разрешением содержат сложные системы, которые обеспечивают более высокое качество изображения. Технология плазменных дисплеев также дает прекрасное качество изображения в телевизорах как обычных, так и с высокой четкостью.

При поиске неисправностей радио- и звукового оборудования используется несколько методов. Например, работая с супергетеродинным приемником, начните с осмотра и прослушивания. Поищите очевидные признаки поломки. Если приемник гудит, наиболее вероятно, что у него неисправен фильтрующий конденсатор в цепи питания. Проверьте неработающий компонент, шунтировав его заведомо исправным такой же величины, или с помощью набора конденсаторов, как показано на рис. 6.19. Если гул исчезнет, замените фильтр.

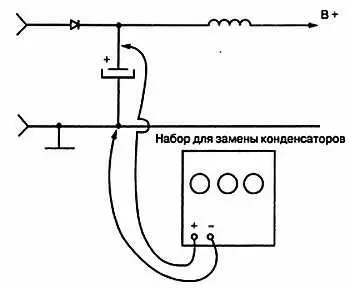

Рис. 6.19. Использование блока замены для шунтирования конденсатора

Когда устройство не подает признаков жизни, проверьте включатель омметр ром, предварительно отсоединив устройство от сети питания. Используйте омметр также для проверки плавкого предохранителя, диода источника питания, термистора и обмотки дросселя фильтра. Любой из этих компонентов мог вызвать обрыв в цепи (рис. 6.20).

Рис. 6.20. Простой источник питания

Если радио- или стереоустройство некоторое время работает, а затем выключается и через некоторое время снова начинает работать, проверьте наличие температурно-нестабильных компонентов. Используя фен для обдува горячим и холодным воздухом, аккуратно нагрейте подозрительный транзистор или ИМС. Когда дефектный компонент нагреется, приемник перестанет работать или его сигнал будет очень искажен. Теперь охладите транзистор воздухом или химическим охладителем. Приемник должен снова начать нормально работать. Обнаружив температурно-нестабильный транзистор, замените его аналогичным.

В том случае, когда питание приемника включается, но звука нет, сначала попробуйте локализовать неисправный каскад. Для этого можно использовать подачу сигналов, как показано на рис. 6.21.
