Ден Томел - Поиск неисправностей в электронике

Схема, которая управляет скоростью вращения шпинделя, работой каретки звукоснимателя и обработкой звукового сигнала проигрывателя компакт-дисков, ремонту, в общем, не подлежит. Если она неисправна, то ее следует заменить. Рекомендуется проверить устройства, обеспечивающие вход и выход проигрывателя: переключатели, датчики, двигатели.

Во многих отношениях компоненты проигрывателя лазерных дисков похожи на механические компоненты проигрывателей компакт-дисков и магнитофонов. Типичные проблемы в механических частях: загрузочный механизм, механизм подъема мотора шпинделя, сборка рычага, датчик угла наклона, двигатель наклона, распределительный механизм, передача привода, другие концевые выключатели, рычаги, скобы.

Например, если диск не загружается, проверьте, не связано ли это с загрузочным механизмом или триггерным переключателем. Некачественное воспроизведение может быть результатом неверно выставленного или неисправного датчика наклона, каретки звукоснимателя, вала, привода или неисправности в схеме. Проверьте наличие грязи или пыли на линзе. Очистите линзы и окружающие их компоненты, используя тампон из ваты и изопропиловый спирт. Мягко протрите линзы по спирали от центра к внешним краям. Не пользуйтесь другими спиртами, это может повредить линзы.

Основным способом проверки стереодекодера является измерение разницы между вырабатываемыми им сигналами R и L в децибелах (рис. 6.24).

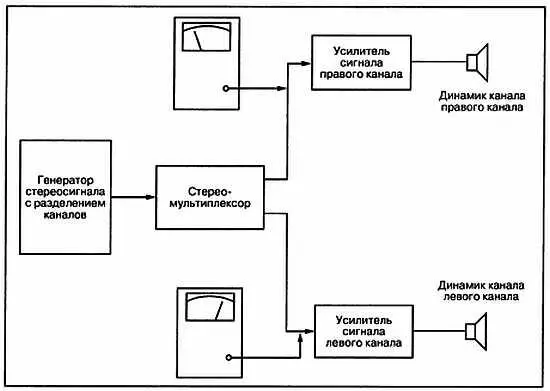

Рис. 6.24. Схема тестирования стереодекодера

Генератор стереосигналов с разделением каналов вырабатывает сигналы L и R, которые одинаковы, но смещены по фазе. Поэтому, когда сигнал R поступает на стереодекодер, выходной сигнал канала R должен быть максимален, а выходной сигнал канала L теоретически равен 0.

С другой стороны, когда на стереодекодер поступает сигнал L, должен быть максимальным выход канала L, а выход канала R должен быть теоретически равен 0. На практике при правильной работе стереодекодера должна наблюдаться разница в 20–30 дБ между сигналами. Если достигается разность в 10 дБ, это означает, что стереодекодер, возможно, неисправен или близок к этому.

Неадекватное разделение обычно вызывается неисправностью компонентов в самом стереодекодере: несогласованными диодами, диодами с недостаточным прямым или обратным смещением в переключающем мосту, током утечки коллектора в транзисторе, закороченным или оборванным конденсатором. Некачественное разделение сигналов может быть также связано с неправильной настройкой, особенно в матрице. Ознакомьтесь с соответствующими руководствами по настройке и разделению каналов высокочастотных сигналов приемника.

Искажение выходного сигнала может быть связано с неисправным диодом или использованием резистора, имеющего неправильное сопротивление, в переключательном мосту. Неисправный электролитический конденсатор в схеме восстановления поднесущей может вызвать искажения выходного сигнала (гул).

Если в левом канале возникли искажения сигнала, а в правом нет, сравните напряжение, сопротивление и форму сигнала и попытайтесь локализовать неисправный компонент.

Например, если Q15 на рис. 6.25 имеет напряжение коллектора 7,38 В, этот транзистор не работает и может быть неисправен. Кроме того, если напряжение в этой точке упадет до 4 В. можно подозревать, что транзистор закорочен.

Рис. 6.25. Номиналы компонентов и рабочие напряжения типичной стерео системы

Когда выходной сигнал запускающего транзистора Q15 имеет низкий уровень, можно предполагать, что неисправен развязывающий конденсатор эмиттера. Проверьте это. шунтируя его другим конденсатором такой же величины. Если изменилась величина сопротивления одного из резисторов, изменится и смещение транзистора, что в свою очередь влияет на выходной сигнал.

Резисторы можно протестировать, измерив величину сопротивления вне схемы. Если резисторы не находятся в пределах допуска, то их следует заменить. Однако, извлечение транзисторов из схемы для проверки достаточно трудоемкая задача, и обычно резистор не меняет своей величины, если он не перегревался вследствие чрезмерного тока. В таком случае он часто выглядит поврежденным или плата вокруг него кажется потемневшей или обугленной.

Если на усилитель не поступают сигналы, можно предполагать, что произошел обрыв в разделительном конденсаторе. Трансформатор Т2, который действует как разделитель, может полностью отключить канал, если он закорочен.

Часто закороченный трансформатор обуглен, и это можно легко узнать по запаху. Используя омметр, следует выяснить сопротивление каждой половины вторичной обмотки. Оно должно составлять 16,3 Ом. Закороченная катушка имеет сопротивление, близкое к 0. Если в канале высокие искажения или низкая громкость, можно подозревать неисправность Q21 и/или Q22. Даже если только один из этих транзисторов неисправен, замените оба аналогичной парой. Для хорошего воспроизведения сигнала эти транзисторы должны иметь одинаковые параметры.

Помните, что заменяя мощные транзисторы, необходимо всегда использовать теплоотвод и изолирующие слюдяные прокладки. При необходимости нанесите также теплопроводящую пасту, как показано на рис. 6.26.

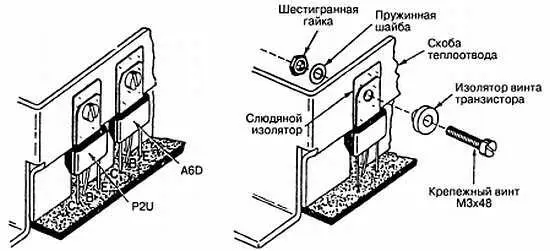

Рис. 6.26. Пример правильной установки выходного транзистора

В любом случае радиоприемник следует обслуживать в мастерской и правильно подключать к соответствующему источнику питания с хорошим фильтром. Автомобильный радиоприемник подключайте к источнику 12 В постоянного тока и не меньше, поскольку электрическая система автомобиля обычно работает при напряжениях между 12 и 13 В. Помните о необходимости аккуратно располагать провода.

При обслуживании приемника никогда не отключайте динамики, это позволит выявить звуковые эффекты.

На рис. 6.27 показан типичный трехкаскадный усилитель, который обычно используется в радиоприемниках. Если Q3 потребляет чрезмерный ток, это заставит Q1 работать с большей нагрузкой. Напряжение коллектора Q1 уменьшится, поскольку Q1 потребляет больший ток. Поскольку напряжение коллектора Q1 снижается, это в свою очередь вызовет уменьшение проводимости Q2 и Q3. Вместе эта схема будет давать слабый выходной сигнал и большие искажения. Замена выходного транзистора Q3 решит проблему.

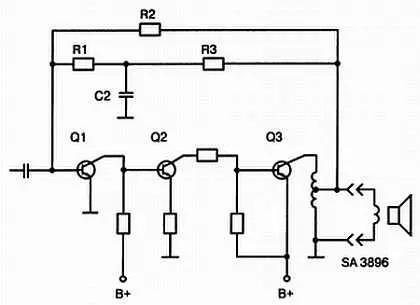

Рис. 6.27. Типичный трехкаскадный усилитель
