Телевизоры и мониторы компьютеров имеют очень сходную конструкцию. Поскольку каждый каскад телевизионного приемника и монитора выполняет соответствующую функцию, по определенным симптомам можно легко диагностировать неисправность. Качество видео- и звукового сигнала можно использовать для определения неисправности каскада. Вам понадобится вольтметр, осциллограф или оба прибора, а иногда и другое специализированное оборудование для тестирования телевизионных устройств. Напряжения и сигналы в критических точках проверяются по схемам изготовителей.

Когда необходимо проверить много каскадов, используйте метод половинного разделения. Проверьте сигнал посередине, между исправным каскадом и выходом. Если результат правильный, двигайтесь вперед к следующему каскаду, который расположен посередине между прежней тестовой точкой и выходом. Однако, если первый тест дает неверный сигнал, вы можете использовать метод разделения пополам в другом направлении до тех пор, пока неисправный каскад не будет обнаружен. Этот прием позволяет минимизировать число измерений.

Бледное изображение и слабый звук

Возможная причина слабого звука и изображения — некачественный входной сигнал. Повинна в этом может быть также система антенн, соединения кабеля компьютера или телевизора. Например, в составе системы антенн может иметь место неисправная антенна, слабые контакты, некачественные кабельные соединения, неверно направленная антенна.

Проверьте правильность поступающего сигнала с помощью измерителя уровня сигнала или замены другим телеприемником. Если система антенн исправна, проблема может быть связана с переключателем телеканалов. В старых механических переключателях выбор каналов осуществляется изменением частот генератора за счет вращения катушки. Нужно проверить правильность расположения катушки. Обычно вы не можете почти ничего сделать для исправления таких селекторов каналов на месте.

Чтобы убедиться в отсутствии сигнала вращайте регуляторы контрастности и яркости. Если селектор каналов работает нормально, проблема может быть в схеме промежуточной частоты, видеодекодере или схеме автоматической регулировки усиления. Все эти каскады одинаковы для каналов звука и изображения, поэтому проблемы могут быть связаны с неисправным транзистором, изменением величины сопротивления или низким напряжением питания.

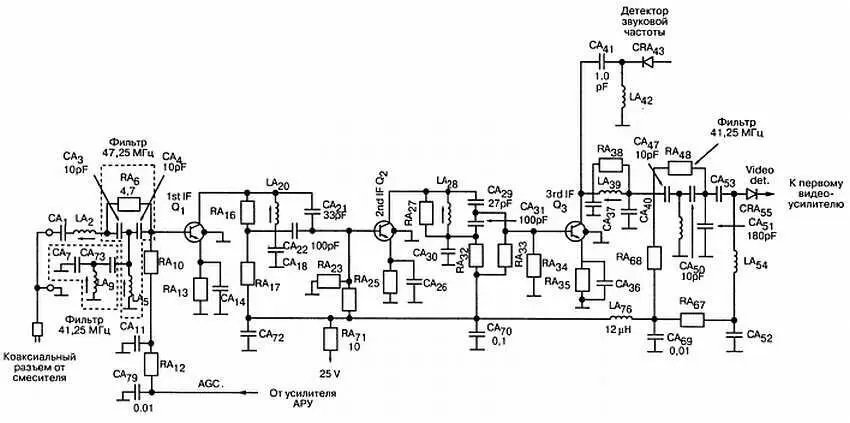

На рис. 6.28 показана старая схема усилителя промежуточной частоты (УПЧ) на биполярных транзисторах.

Рис. 6.28. Типичная схема усилителя промежуточной частоты

УПЧ состоит из трех каскадов промежуточной частоты, контура выделения звуковых частот и детектора, а также видеодетектора, заграждающих фильтров для устранения несущих сигналов соседних каналов. Тестируя телевизионный приемник, проверьте сначала схему, а затем, как показано, напряжения постоянного тока и сигналы.

Например, если обнаружено аномальное напряжение коллектор-эмиттер, это показывает, что или неисправный компонент находится в схеме коллектора или изменилась проводимость транзистора по току.

Если выяснится, что транзистор и цепь коллектора исправны, значит, имело место изменение напряжения смещения перехода база-эмиттер, что может быть результатом изменения величины сопротивления резистора или утечки конденсаторов в схеме базы или эмиттера.

Обратите внимание, что схема автоматической регулировки усиления управляет смещением первого каскада промежуточной частоты. Если схему АРУ неисправна, она может уменьшить коэффициент усиления каскадов промежуточной частоты и стать причиной бледного изображения.

Хорошее изображение, слабый звук

Если изображение хорошее, а звук слабый и искаженный, причина может находиться в усилителе звуковой промежуточной частоты, детекторе ЧМ, усилителе, громкоговорителе. Детектор ЧМ является наиболее вероятным источником проблемы.

Сначала проверьте правильность напряжения и формы сигнала детектора ЧМ. Если параметры соответствуют спецификациям изготовителя, значит, проблема заключается в динамике или усилителе. Простой способ тестирования звукового каскада требует увеличения громкости и проверки наличия шума. Когда шум при увеличении громкости также возрастает, это значит, что выход усилителя и динамик работают. В таком случае ищите проблему в предыдущем каскаде или детекторе ЧМ, а также в усилителе звуковой промежуточной частоты.

Бледное изображение при нормальном звуке

Изображение бледное, но сопровождается нормальным звуком и ярким экраном — каскадами, которые могли повлиять на изображение, являются система антенн, усилитель высокой частоты, конвертор, генератор, усилитель промежуточной частоты, видеодетектор, система автоматической регулировки усиления и. что наиболее вероятно, видеоусилитель. Проблема может заключаться в уменьшении напряжения от источника. Другой возможной причиной является видеодетектор, который представляет собой диод CRA55 на выходе усилителя промежуточной частоты, как показано на рис. 6.28.

Отсутствие изображения при нормальном звуке

На экране телевизионного приемника нет изображения, а только чистый растр — значит, дефект находится в каскадах до выделения звука. Однако возможно, что неисправность возникла в схеме видеоусилителя. Если на экране нет помех типа «снег»», проблема, скорее всего в видеодетекторе или каскаде усилителя промежуточной частоты. В противном случае из строя, вероятно, вышел усилитель высокой частоты в селекторе каналов или неисправна система антенна/кабель (рис. 6.29).

Рис. 6.29. Телевизионный приемник с помехами типа «снег»

Для того чтобы определить, находится ли поломка в селекторе каналов или системе антенна/кабель, просто возьмите исправный телевизор. Если помехи исчезнут, значит, проблема в тюнере. Если нет, то проблема в антенне или линии передачи. Часто к изображению с помехой типа «снег» приводит неисправный усилитель высокой частоты. Многие более старые переключатели каналов содержат серебряные контакты, которые со временем окисляются и загрязняются. Если периодическое изменение положения ручки настройки тюнера приводит к подергиванию изображения, то следует очистить контакты тюнера специальным средством. Снимите крышку тюнера и нанесите аэрозольное средство на контакты, повернув селектор пять раз в одном направлении и пять раз в другом направлении.
