Более новые устройства содержат модули, которые состоят из многих секций. Часто заменяется весь модуль. В отличие от старых вращающихся тюнеров, модули с кнопочным управление в случае загрязнения, изношенности, неисправности следует заменять.

Не исключайте возможность неисправности в кабелях. Проверьте кабель на короткое замыкание и обрыв, если у вас есть сомнения в его качестве, замените компонент при необходимости.

Звук нормальный, но нет растрового изображения

Если нет растрового изображения, это означает, что в секции питания высокого напряжения возникла неполадка. Могут быть проблемы в каскаде отклонения по горизонтали, например, в строчном трансформаторе или демпфере. Проверьте высокое напряжение соответствующим пробником, чтобы определить, есть ли оно на аноде электронно-лучевой трубки. Будьте осторожны, поскольку может возникнуть опасная дуга.

Проблема может быть в трубке. Но если напряжение постоянного тока недостаточное, проверьте напряжение переменного тока от строчного трансформатора. Более новые схемы могут иметь на этом каскаде только напряжение постоянного тока. Сравните положительные и отрицательные напряжения постоянного тока в схеме со значениями, указанными в руководстве по обслуживанию. Появление дуги голубого цвета показывает напряжение переменного тока. Напряжения постоянного тока приводят к возникновению дуги белого цвета. Если на строчном трансформаторе появляется дута, это значит, что неисправен выпрямитель высокого напряжения. В противном случае, это может означать неисправный строчный трансформатор или схему горизонтального отклонения луча.

Другая возможная причина отсутствия растрового изображения заключается в неисправном селекторе каналов или каскаде промежуточной частоты. При этом передаются только сигналы черного, экран остается темным.

Трубка для вывода изображения, как и любая другая электронно-лучевая трубка, работает по принципу термоэлектронной эмиссии. Слабая эмиссия приводит к расфокусированию трубки и образованию оттенка серебряного цвета. Для того чтобы простым способом выявить слабую эмиссию, увеличьте яркость изображения регулятором. Если картинка становится серебристой и несфокусированной по сравнению с выключенной яркостью, можно считать, что трубка испорчена или постепенно выходит из строя. При отсутствии высокого напряжения проблема заключается в выпрямителе высокого напряжения, демпфере, схеме отклонения по горизонтали или генераторе строчной развертки.

Найдите генератор строчной развертки, схему отклонения по горизонтали, трансформатор строчной развертки, демпферный диод (рис. 6.30).

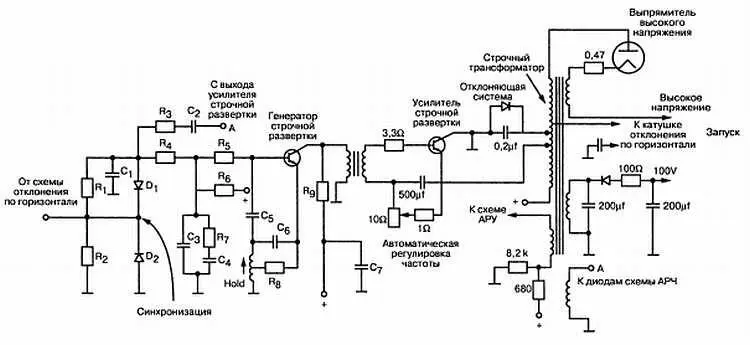

Рис. 6.30. Типичная схема системы стройной развертки

Перед проверкой высоковольтного выпрямителя или трансформатора строчной развертки необходимо разрядить трубку. Используя провод с зажимом типа «крокодил», подключите один вывод к шасси, а другой — к жалу отвертки. Анод представляет собой проводник под изолирующей прокладкой из похожего на резину материала. Изолируйте выпрямитель или трансформатор и проверьте на обрыв. Проверьте состояние выпрямителя, или просто используйте диод для замены. Протестируйте сопротивление строчного трансформатора с помощью омметра. Помните, что для получения высокого напряжения генератор строчной развертки должен работать, проверьте выход генератора.

Категорически не следует превышать необходимый уровень высокого напряжения, иначе может возникнуть нежелательное рентгеновское излучение. Хотя для защиты от рентгеновских лучей часто используются размагничивающие экраны и другие устройства, утечки, тем не менее, могут возникать. Проверяйте высокое напряжение точным прибором. Некоторые специалисты проводят тесты, изменяя положение регулятора яркости между максимальным и минимальным значением. Таким образом можно убедиться, что не превышается величина максимального напряжения и схема правильно отрегулирована.

Звук нормальный, но нет синхронизации изображения

О том, что потеряна горизонтальная синхронизация, обычно называемая сбоем строк, свидетельствуют широкие наклонные полосы на экране (рис. 6.31).

Проверьте управление отклонением по горизонтали и убедитесь, что оно правильно настроено. Если это так, проблема заключается в генераторе строчной развертки. Когда он перестает работать, то импульсы запуска на горизонтальный выход или на катушку отклоняющей системы не поступают.

Рис. 6.31. Сбой по горизонтали

Звук нормальный, но имеет место сбой строк и уменьшенная ширина изображения

Когда имеет место сбой изображения или поперек экрана проходят широкие наклонные полосы, или изображение перемещается по вертикали, сначала проверьте правильную установку регуляторов по вертикали и горизонтали. Другая возможная причина заключается в неисправности схемы выделения сигналов синхронизации или в каскаде усилителя синхросигналов.

Возможно, что неполадки возникли в системах строчной и вертикальной развертки (рис. 6.32). Она состоит из генератора развертки по вертикали, схемы запуска, выходного каскада вертикальной развертки, связанного с отклоняющей системой.

Рис. 6.32. Типичная схема системы вертикальной развертки

Звук нормальный, но изображение смещается по вертикали и складывается, высота изображения уменьшена

Если изображение перемещается в вертикальном направлении, вероятная причина заключается в неисправности генератора вертикальной развертки (рис. 6.33).

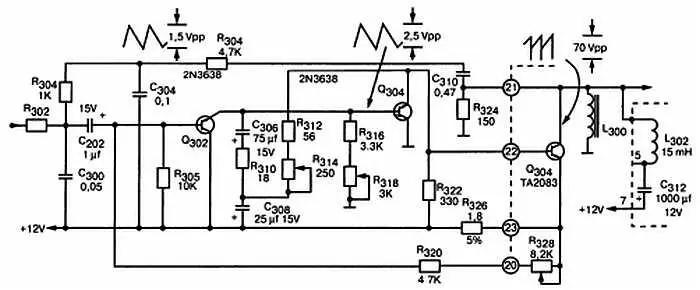

Рис. 6.33. Другие неисправности, связанные с системой вертикальной развертки

Когда генератор прекращает вырабатывать сигналы, то не будет вертикальной развертки, и все, что можно увидеть на экране, это яркая горизонтальная линия. Проблема заключается в слабом выходном сигнале вертикальной развертки, если высота картинки уменьшилась,

Кроме того, можно предположить еще несколько вариантов причин неисправности: изменение смещения генератора или выходного каскада, низкое напряжение постоянного тока, короткое замыкание или обрыв в компоненте (см. рис. 6.32). Если наблюдается хотя бы частичная картинка, то генератор и выходной транзистор вряд ли закорочены.
