Динамическое сведение

Настройте каждый динамический регулятор на сведение в верхней части, нижней части и на сторонах трубки. Прежде, чем вы завершите полное сведение, важно настроить картинку на наиболее качественное получение серой шкалы, которая обеспечивает оптимальный баланс черного и белого. Когда телевизор включен, а цвет выключен, настройте регуляторы красного, синего и зеленого для получения серого растрового изображения.

Последний шаг заключается в настройке регуляторов экрана. Установите переключатель в рабочее положение. При этом по центру экрана появится горизонтальная линия. Поверните регуляторы цвета по часовой стрелке, а затем медленно настройте каждый из них так, чтобы цвет был едва виден.

Если при работе телевизора сведение не сохраняется, причина может заключаться в неисправном выпрямителе сведения.

Материал этой главы касается общей теории работы телевизора и ориентирует вас на поиск наиболее вероятных неисправностей в блоках. Большинство из приведенных схем относятся к более старым телевизионным приемникам.

В современных телевизорах меньше отдельных полупроводниковых компонентов. Целые секции телевизора: тюнер, усилители видеосигнала и промежуточной частоты, блоки развертки, выходные каскады звукового сигнала и др. выполняются в виде интегральных схем (рис. 6.36).

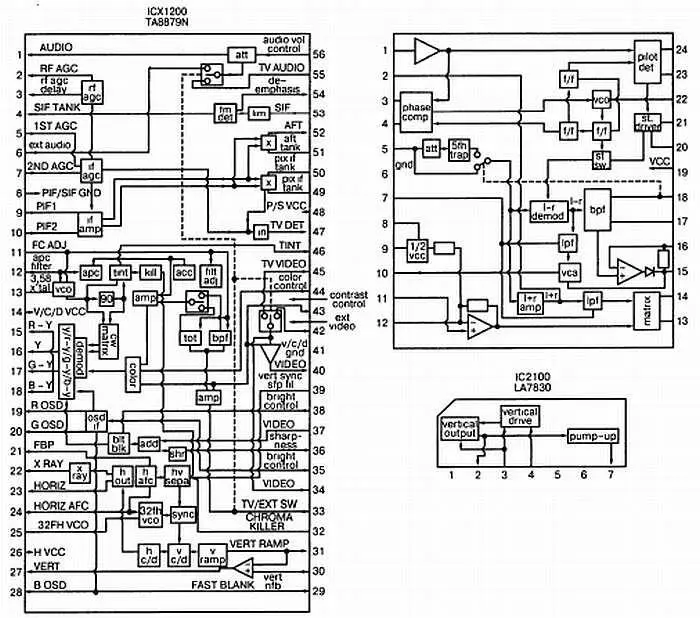

Рис. 6.36. Блок-схема компонентов телевизора ICX1200

Телеприемник, представленный на рисунке, содержит усилители промежуточной частоты, видеоусилители, видеодетектор, детектор аудио ЧМ, генератор вертикальной и строчной развертки, и все это в одной ИМС!

Это не означает, что ИМС — единственный компонент, который может быть неисправен. Каждая ИМС соединена со многими периферийными компонентами. Для управления всей системой используется также микропроцессор.

В течение более 50 лет SAMS Photofacts поставляет техническую документацию по бытовой электронике для профессиональных специалистов сервисного обслуживания и электронщиков-любителей, которые увлекаются ремонтом оборудования. Обратите внимание, как распределены различные функциональные схемы (рис. 6.37).

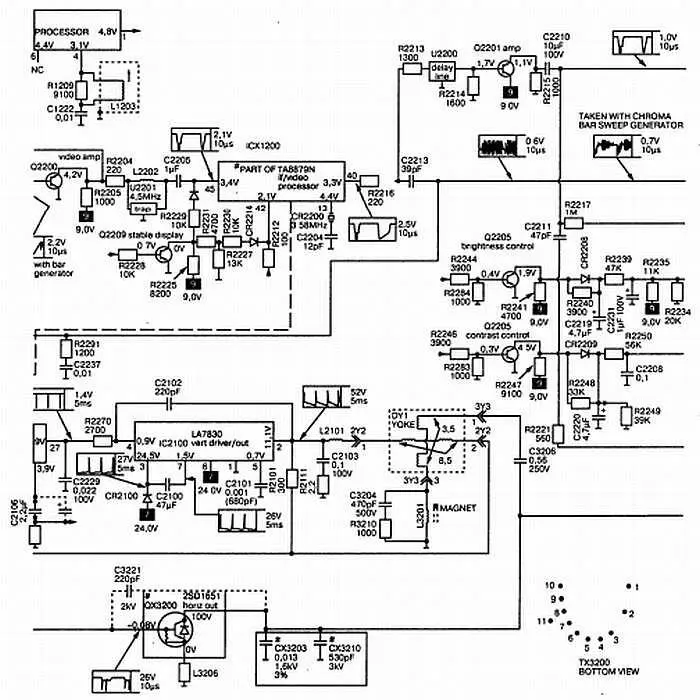

Рис. 6.37. Схема секции усиления промежуточной частоты и обработки видеосигналов и части секции развертки

Рис. 6.37. Схема секции усиления промежуточной частоты и обработки видеосигналов и части секции развертки

Указаны формы сигналов и уровни напряжения постоянного тока для всех критических точек схемы. Большинство слаботочных каскадов обработки сигналов выполнены в виде одной ИМС, а усиление мощности и буферизация сигналов между каскадами осуществляются схемами с использованием транзисторов. Обратите внимание, что выходной каскад вертикальной развертки выполнен в виде отдельной ИМС, а выходной каскад строчной развертки — в виде двухкаскадной схемы с использованием мощных транзисторов.

Сервисное обслуживание современного телевизора требует знаний о прохождении сигнала для прогнозирования, наиболее вероятного источника проблемы, внутри которого можно с помощью осциллографа попытаться найти точки с неправильной формой сигналов. Когда локализована проблемная область, измерения с помощью вольтметра постоянного тока часто позволяют определить неисправный компонент.

Распространенной проблемой при ремонте современных телевизоров является блок питания. Старые приемники снабжены простыми линейным источником питания с несколькими регулируемыми напряжениями, подаваемыми на различные секции телевизора. Новейшие модели используют схему источника питания постоянного тока для генерации нескольких первичных напряжений питания, которые используются для секции генератора строчной развертки. Полученные на генераторе колебания снимаются с вторичной обмотки строчного трансформатора и используются для генерации других напряжений схем телевизора (рис. 6.38).

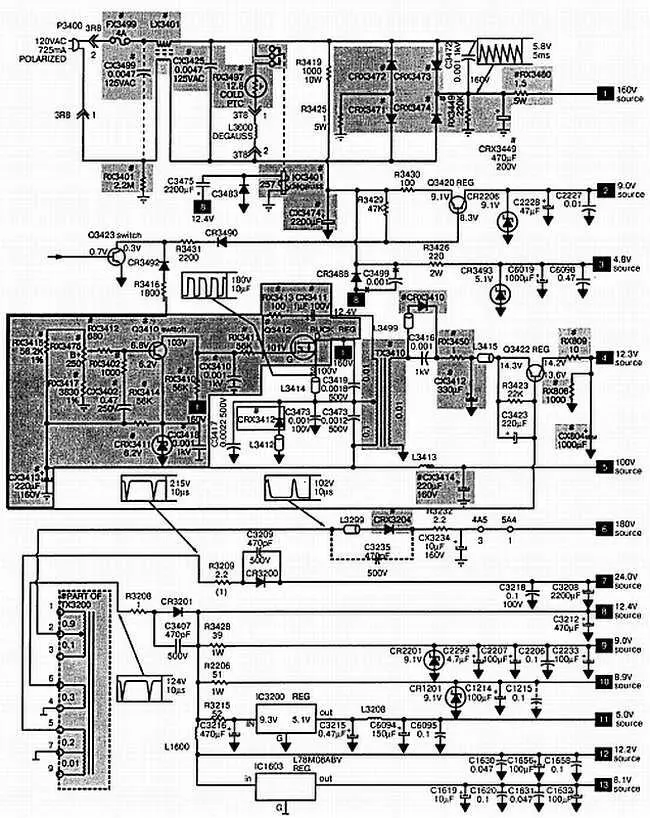

Рис. 6.38. Источник питания телевизионного приемника

Обратите внимание на обмотки трансформатора ТХ3200 (выходной трансформатор строчной развертки) в нижнем левом углу. Он представляет проблему для специалиста при полностью неработающем телеприемнике. Для функционирования генератора источник питания должен быть в порядке, но и источнику питания для работы необходим генератор. Поиск неисправного компонента в такой замкнутой системе — нелегкая задача! Каждый телевизор имеет свои особенности, но обычно руководства по обслуживанию описывают процедуру локализации проблем источника питания.

Руководства по обслуживанию

Большинство руководств по обслуживанию представляют собой комбинацию схем и диаграмм прохождения сигналов. Эти диаграммы помогают быстро найти неисправные компоненты с помощью схем и контрольных точек. Например, при поиске неисправностей системы видеопроекции используется диаграмма, показанная на рис. 6.39.

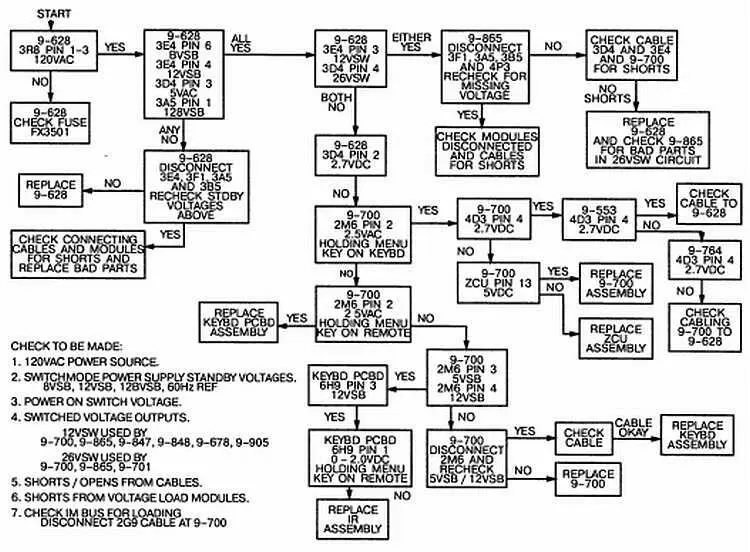

Рис. 6.39. Блок-схема поиска

Начните с первого этапа диаграммы, проверив наличие напряжения 120 В переменного тока на контактах 1–3 . Если напряжения нет, проверьте плавкий предохранитель. В противном случае протестируйте напряжение на контактах 6, 4, 3, 1 . Выполните ремонтные процедуры, если потребуется, например, замените ИМС, кабели, платы ИМС или сборки, или исправьте плохие соединения.

Схемы и блок-схемы также являются обычным вспомогательным средством при поиске неисправностей (рис. 6.40).

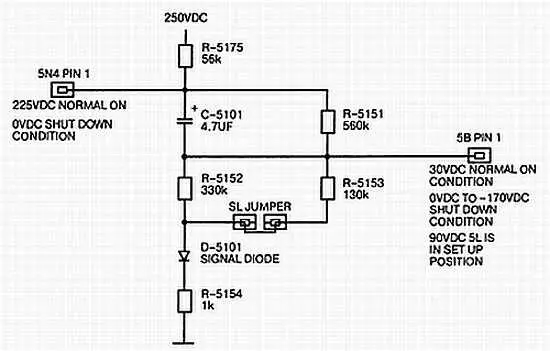

Рис. 6.40. Типичные схема и блок-схема

Они помогают специалисту провести необходимые измерения в указанных точках. Такие схемы обычно сопровождаются диаграммой прохождения сигналов, чтобы специалист мог проследить логическую последовательность действий для локализации неисправности. Большинство компаний-изготовителей проводят тщательную техническую подготовку и выпускают сервисные руководства. которые являются важным вспомогательным средством при ремонте телевизоров и других электронных устройств.
