Ден Томел - Поиск неисправностей в электронике

а) оттенок цвета;

б) яркость;

в) насыщенность;

г) цветность.

39. Наведение всех трех цветовых прожекторов на одну точку называется:

а) демодуляция;

б) конфетти;

в) расфокусирование;

г) сведение лучей.

40. Цветные конфетти можно устранить, отрегулировав:

а) усилитель сигнала цветности;

б) детектор цвета;

в) схему выключения канала цветности:

г) генератор цвета.

41. Наличие цветных полос часто говорит о неисправности в схеме:

а) катушки;

б) строчной развертки;

в) схемы выделения сигналов синхронизации;

г) усилитель сигналов цветности.

42. Перед началом сведения лучей необходимо выполнить:

а) получение серой шкалы;

б) размагничивание;

в) установку экрана;

г) выравнивание.

43. При работе с телевизионными схемами следует использовать:

а) неполяризованную вилку;

б) генератор шума;

в) изолирующий трансформатор;

г) размагничивающую катушку.

1. Опишите формирование и характеристики модулированной радиоволны.

2. Что такое кристаллический детектор?

3. Нарисуйте блок-схему супергегеродинного приемника.

4. Почему схема разделения требует двухтактного усилителя?

5. Расскажите о ремонте полностью неработающего радиоприемника.

6. Что может стать причиной появления в радиоприемнике скрипящих, воющих и других подобных звуков?

7. Как можно локализовать температурно-зависимый компонент в радиоприемнике?

8. Что такое устройство размагничивания головок и для чего оно используется?

9. Что такое стробоскоп?

10. Расскажите о процедуре корректировки медленно вращающегося опорного диска проигрывателя.

И. Расскажите о процедуре проверки стабилитрона, в котором предполагается короткое замыкание.

12. Расскажите, как чистить головку магнитофона.

13. Что такое генератор шума?

14. Перечислите некоторые типы оборудования шумоподавления.

15. Какая разница между методами шунтирования конденсатора и замены конденсатора?

16. Нарисуйте блок-схему черно-белого телевизора по памяти.

17. Расскажите об основных функциях каждой схемы черно-белого телевизора.

18. Расскажите об основных проблемах, связанных с источником питания телевизионного приемника.

19. Расскажите, что происходит с изображением на экране ЭЛТ при слабой эмиссии.

20. Как можно улучшить изображения при слабой эмиссии трубки?

21. Как может мастер по ремонту определить, вызвано ли перемещение изображения по вертикали проблемами в генераторе вертикальной развертки или синхронизации по вертикали?

22. Какой каскад телевизора наиболее вероятно неисправен при трапециевидных искажениях изображения?

23. Что такое конфетти?

24. Какие цвета являются признаком постоянного и переменного высокого напряжения.

25. Расскажите, как мастер по ремонту может определить, вызваны ли помехи типа снег тюнером или антенной.

26. Что означают термины оттенок, насыщенность, цветность и яркость?

27. Расскажите о назначении каждой секции цветного телевизора 28. Какую секцию телевизора следует проверить, если на изображении присутствуют цветные полосы?

29. Какая секция телевизора является наиболее вероятным источником проблем слабых цветов?

30. Какие предосторожности необходимо соблюдать при извлечении приборов поверхностного монтажа?

До сих пор, бóльшая часть материала была посвящена сервисному обслуживанию систем промышленного и бытового назначения и их компонентов — другими словами, аналоговых устройств. В настоящее время цифровые системы постепенно занимают место аналоговых.

Цифровые схемы во многих случаях имеют ряд преимуществ: большую надежность, отсутствие шума, легкость в построении интерфейсов с компьютерами. По сути, электронно-вычислительные машины представляют собой набор цифровых схем.

В настоящее время конструирование телевизионной и радиоаппаратуры, устройств бытового назначения и персональных компьютеров развивается в направлении почти исключительного использования цифровых схем. Те же самые процессы постепенно происходят в промышленных системах управления.

Эта глава рассматривает основы современной техники и методы сервисного обслуживания обычных цифровых схем.

Логика — наука о правильном рассуждении. Мы используем ее каждый день, принимая решения и познавая мир вокруг. Многие из наших рассуждений можно представить в виде последовательности выражений: если — то. Рассмотрим, например, следующее утверждение:

Если у меня будет час времени, и дождя не будет, и газонокосилка заведется, то я постригу газон. Заметьте, что слово если сопровождается тремя условиями, каждое из которых может быть истинно или ложно. Союз и означает, что все условия должны быть выполнены (истинны), чтобы выполнилось выражение, следующее за то. Цифровая логика использует электронные схемы для комбинирования событий, которые могут быть представлены как истинные или ложные для получения конечного вывода — решения.

Цифровые системы требуют такого входа, который есть или истинный или ложный, да или. нет, включено или выключено. Следовательно, должен быть способ представить эти два условия в электронных схемах, которые используются для комбинации входных условий. Это выполняется за счет подачи определенного напряжения для представления уровня логической 1 и другого напряжения для представления уровня логического 0.

Например, во многих популярных схемах 5 В представляет логическую 1, а 0 В-логический 0. Поэтому уровень логической 1 часто называется высоким, а уровень логического 0 — низким. В некоторых системах 1 рассматривается как «истина», «да» или включено, а 0 представляет «ложь», «нет» или выключено. Это называется положительной логикой. В системе с отрицательной логикой 1 представляет «ложь», а 0 — истину.

Логические функции

Логика И

Во многих электронных системах для комбинирования входных сигналов и получения выходных должны быть приняты логические решения. Рассмотрим микроволновую печь. Логика, определяющая включение и выключение магнетрона (который вырабатывает микроволновую энергию), требует определенных входных сигналов, например:

♦ таймер должен быть включен (то есть, установлен не на 0);

♦ нажата кнопка Пуск.

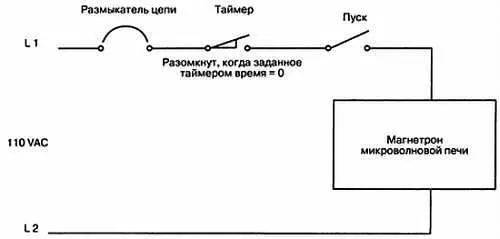

Способ соединения схемы для обеспечения логики, реализующей данную функцию, показан на рис. 7.1.

Рис. 7.1. Переключение с использованием логического И
