После выделения сигналов I и Q, они передаются на соответствующие низкочастотные фильтры и обрабатываются фазовым инвертором для положительных и отрицательных цветовых сигналов, которые формируются следующим образом:

♦ зеленый = — I — Q + Y;

♦ синий = — I + Q + Y;

♦ красный = I + Q + Y.

Сигналы I, Q, Y складываются в схемах сумматоров цвета, где номиналы резисторов обеспечивают надлежащую пропорцию каждого сигнала. Каждый цветовой сигнал затем передается на соответствующую сетку ЭЛТ для управления интенсивностью луча. В каждой схеме сумматора установлен подстроечный резистор, который позволяет изменять содержание каждой составляющей по отношению к другим составляющим.

Кварцевый генератор поднесущей недостаточно точен для обеспечения правильного выделения цветовых сигналов. Поэтому при передаче цветового сигнала его образец помещается на задней площадке гасящего импульса, как показано на рис. 6.35.

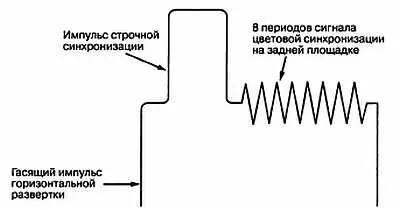

Рис. 6.35. Гасящий импульс строчной развертки с задней площадкой

Усилитель сигнала цветовой синхронизации получает часть сигнала и посылает его на фазовый детектор. Фазовый детектор сравнивает сигнал 3.58 МГц с сигналом цветовой синхронизации. Если сигналы совпадают, сигнал постоянного тока посылается на модулятор на реактивном сопротивлении, который устанавливает точную синхронизацию сигналов.

Фазовый детектор посылает также сигнал выключения канала цветности. Задача этого сигнала заключается в предотвращении появления какого-либо цветового сигнала при работе в монохромном режиме. Пока выполняется такой режим, поступает сигнал выключения канала цветности, затем этот сигнал выключается. Когда нет сигнала цветовой синхронизации, как это имеет место при монохромном вещании, фазовый детектор посылает сигнал постоянного тока, который отключает полосовой усилитель.

Корректное воспроизведение цвета требует неискаженных сигналов цветности и яркости. Любые дефекты, которые искажают черно-белое изображение, будут влиять и на цветное изображение. Общая локализация проблем с цветом может быть выполнена в терминах растрового изображения и качества монохромного изображения. Хорошее растровое изображение показывает нормальные напряжения постоянного тока, качественная монохромная картинка является признаком нормального сигнала Y и соответствующего напряжения постоянного тока на трубке.

Отсутствие цвета

Если нет цвета, ищите неисправную ИМС или модуль в каскадах обработки сигналов I и Q. Может быть неправильно настроена или неисправна регулировка сигнала выключения канала цветности.

Может быть также неисправен полосовой усилитель. Проверьте наличие сигнала 3,58 МГц и сигнала цветовой синхронизации на генераторе и поднесущей частоты.

Слабый или тусклый цвет

Отбое или выцветшее изображение может возникать в результате неправильно настроенного экрана и схемы запуска, а также смещения на трубке. Частично вышедший из строя транзистор или ИМС в каскадах обработки сигналов I и Q, или дефекты в полосовом усилителе могут также стать причиной этой неисправности. Возможно недостаточно точно настроены селектор каналов и каскады промежуточной частоты, что также может вызвать указанную неисправность. Проверьте наличие сигнала 3,58 МГц и сигнала цветовой синхронизации на генераторе и усилителе поднесущей.

Доминирующий цвет на экране

Если на экране доминирует синий цвет, возможная причина может заключаться в неправильно настроенных схемах усилителя зеленого и красного цветов, или некорректных установках регуляторах экрана.

Когда доминирует красный цвет, следует искать неправильные настройки в каналах обработки синего и зеленого. Возможно также, что неисправна трубка.

Если некоторые цвета более яркие, чем другие, обычно проблема заключается в неправильно настроенном экране или схемах управления цветом.

Сигнал выключения канала цветности

Сигнал выключения канал цветности отключает усилитель цветности во время черно-белой передачи. Неисправность схемы генерации этого сигнала вызывает цветовой шум, который называется «конфетти», он похож на помехи типа «снег», но с более крупными цветовыми пятнами. В этом случае следует проверить настройку или схему генерации сигнала отключения цветности.

Цветные полосы

Другой типичной проблемой цветных телевизоров является присутствие полос на изображении. Обычно причиной возникновения этой проблемы являются реактивный транзистор, схема автоматической подстройки частоты или неисправная схема синхронизации. Многие из этих схем находятся в интегральной микросхеме, которая называется цветовым процессором, поэтому следует заменить эту микросхему или весь модуль.

Другие проблемы цвета

Картинка, которая имеет черно-белый оттенок, говорит о нарушении чистоты цвета или что трубка нуждается в размагничивании. Большинство телевизоров и мониторов имеют автоматическое размагничивание. Однако, если оттенки цвета меняются при изменении положения изображения, проверьте настройки чистоты цвета.

Если цвета неправильно выделены, проверьте сведение.

Плохая фокусировка говорит о неисправности фокусного выпрямителя или схемы фокусировки. Сначала проверьте выпрямитель, затем остальные компоненты схемы. Может быть неисправен узел управляющей панели, кабель, штырьковые разъемы, блок развертки.

Если цвета размазаны, проверьте, не произошла ли потеря сигнала Y, или не возникла ли неисправность в системе видеоусиления.

Сведение лучей

Потребность в сведении лучей постепенно уменьшается, поскольку большинство современных приемников снабжены соответствующей схемой. Еще одно сведение лучей может быть необходимо, когда новая трубка устанавливается в телевизор. Стандартная процедура описана в руководстве по техническому обслуживанию. Обычно общее сведение лучей заключается в настройке правильного размера изображения, фокуса, линейности. Яркость также настраивается на определенном уровне. Обычно для этой процедуры используется генератор точек, полос и сетчатого поля.

Настройка чистоты цвета

Выключите пушки синего и зеленого сигналов и переместите отклоняющую катушку вперед. Настройте магниты чистоты так, чтобы красный луч сфокусировался точно в середине экрана. Теперь отведите катушку назад, чтобы растр стал полностью красным.

Статическое сведение

Включите зеленую пушку. Настройте магниты статического сведения красного и зеленого так, чтобы два луча слились в центре экрана и образовали желтую точку. Теперь включите синюю пушку и соедините три луча в центре экрана для формирования белого цвета.
