Однако, если на экране видна только одна горизонтальная линия, тогда можно предполагать короткое замыкание генератора или выходного транзистора. В этом случае вероятной причиной является неисправный компонент, возможно С306, С308, или R310. Например, если закорочен С306, тогда прерывается процесс формирования пилообразного сигнала и изменяется смещение Q302, что уменьшает усиление и генерацию.

В том случае когда в С306 обрыв, картинка «складывается» с белой полосой и сжатыми строками в нижней части экрана. Один из способов проверки этого компонента заключается в шунтировании конденсатора С306 исправным (или с помощью блока замены конденсаторов) при включенном телеприемнике. Если восстанавливается нормальное изображение, то проблему можно считать локализованной. Проверка напряжения коллектора Q302 в этой схема покажет низкое напряжение, поскольку конденсатор С306 оборван и не подает на коллектор необходимый заряд.

Если изображение имеет уменьшенный размер по вертикали, а также трапециевидные искажения, вероятная причина заключается в неисправной схеме отклонения или в схеме коррекции подушкообразных искажений (для цветного телевизора). Обратите внимание: проблема здесь не в генераторе вертикальной развертки или выходном каскаде.

Для того чтобы определить, что является причиной перемещения изображения но вертикали и сбоя по горизонтали: генератор или система синхронизации, можно выполнить простой тест.

Если картинка появляется при изменении положения регулятора генератора, но не удерживается, то проблема в схеме синхронизации. Неисправный диод в схеме автоматической регулировки частоты (АРЧ) часто вызывает сбой изображения по горизонтали. Обратитесь к рис. 6.30, где показан пример диодов АРЧ в схеме строчной развертки. Если в схеме произошел обрыв С5, то напряжение по горизонтали снижается, это уменьшает ширину изображения (см. рис. 6.30).

Когда транзистор генератора строчной развертки или резистор 3,3 кОм закорочен, то напряжение не будет подаваться на схемы горизонтальной развертки. В новых моделях телевизоров можно заменит!» целиком модуль или плату.

Недостаточное отклонение по вертикали может быть следствием неисправного генератора, выходного транзистора или ИМС. Обрыв развязывающего конденсатора или резистора эмиттера может стать причиной недостаточного усиления, что приведет к уменьшению высоты картинки. Имейте в виду, что трапециевидные искажения обычно вызваны неисправностью в отклоняющей системе, а не в схеме развертки по вертикали. Их можно устранить, слегка ослабив отклоняющую катушку и направив ее в нужном направлении.

Не затягивайте слишком сильно отклоняющую катушку, вы можете легко повредить шейку трубки.

Нормальное изображение, слабый звук

Если изображение нормальное, но нет звука, проверьте усилитель промежуточной частоты, детектор ЧМ и каскады усилителя низкой частоты, может быть также неисправна катушка динамика.

Слабый звук предполагает неправильную регулировку или уход частоты гетеродина из-за изменения параметров компонентов. Поскольку в этот процесс вовлечены многие каскады, для локализации неисправного используйте метод поиска с половинным разделением. Ищите неисправный транзистор, ИМС или модуль в секции обработки звука. Изменение параметров компонентов или неисправный кабель в каскадах обработки звукового сигнала могут повлиять на коэффициент усиления усилителя. Искажение звука может быть вызвано неисправностью согласующего конденсатора между каскадами.

Телевизор не подает признаков жизни

Как и в случае с радио, если телевизор совсем не работает, проверьте источник питания. К числуу возможных причин неполадок относятся: сгоревший плавкий предохранитель, блокиратор включения при снятом кожухе, обрыв шнура питания, обрыв или короткое замыкание в кабеле, неисправный компонент: выключатель питания, трансформатор, диод или выпрямитель, термистор, модуль ИМС источника питания.

На студии сцена, которая предназначена для демонстрации на телевидении, снимается тремя отдельными камерами, каждая их которых воспринимает только один из трех первичных цветов (красный, синий или зеленый). В дополнение к основным цветам могут формироваться дополнительные: желтый, оранжевый, бирюзовый, пурпурный. Различные комбинации дадут любой цвет, воспринимаемый человеческим глазом. Оттенки и варианты сами являются отдельным цветом. Насыщенные цвета яркие и сильные. Недостаток насыщения выражается в бледном слабом цвете. Цветность определяет комбинацию оттенка и насыщения. Яркость определяет воспринимаемую яркость изображения.

Три камеры сканируют сцену одновременно. Первичные цвета — красный, синий и зеленый — подаются на видеокодер передатчика, который формирует сигнал Y, или яркость, и цветность, или сигналы I и Q. Сигнал Y содержит соответствующие пропорции красного, синего и зеленого, и он может воссоздать нормальный черно-белый сигнал, который используется для модуляции несущей. Сигналы цветности I и Q используются для модуляции поднесущей цвета 3,58 МГц, которая подавляется в процессе модуляции. Комплексный сигнал содержит: несущую, Y (или яркость), сигналы цветности (I и Q) а также сигнал аудио ЧМ.

Если сигнал принимается черно-белым (монохромным) приемником, выделяется и обрабатывается только сигнал Y. Сигналы цветности I и Q не могут быть приняты и обработаны, поскольку у приемника нет генератора 3,58 МГц, необходимого для восстановления сигналов I и Q.

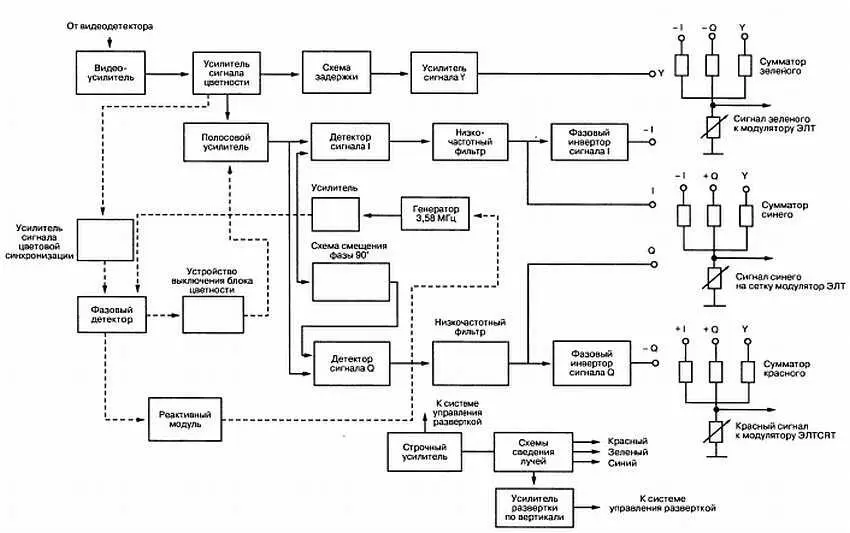

Блок-схема узла телевизионного приемника, связанная с воспроизведением цветного изображения, показана на рис. 6.34. Сигнал цвета поступает от видеоусилителя на усилитель цветности, где сигнал усиливается. Обратите внимание, что после усиления видеосигнала сигнал Y доступен сразу после задержки 1 мкс, так что сигнал Y и сигналы I и Q поступают на ЭЛТ в одно время. Обработка сигналов I и Q требует около 1 мкс дополнительного времени.

Рис. 6.34. Блок-схема секции воспроизведения цветного изображения телевизора

После усиления цветового сигнала, он передастся на полосовой усилитель 2–4,2 МГц, который отделяет информацию сигналов I и Q от информации сигнала Y, после чего она передастся на детектор I и детектор Q. На вход этих детекторов поступает сигнал 3,58 МГц от кварцевого генератора, который управляет работой детектора. Имейте в виду, что сигнал генератора 3,58 МГц смещается по фазе на 90° на передатчике для разделения различных сигналов.
