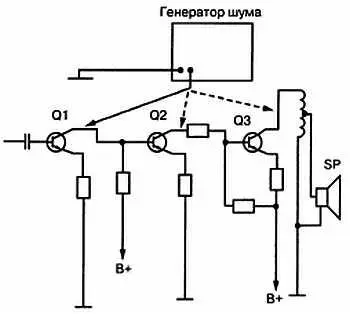

Рис. 6.21. Пример подачи сигналов

Сначала подключите генератор низких частот или генератор шума к каждому каскаду приемника, соединив землю прибора с шасси приемника. Начните с подачи сигнала около 400 Гц на динамик. При этом должен быть слышен тональный сигнал. Это значит, что динамик работает. Перейдите к каскаду усилителя. Подайте сигнал на базу его транзистора. Перейдите к следующему каскаду по направлению к детектору, когда услышите тоновый сигнал. Подавая сигнала в детектор или в антенну, используйте сигнал высокой частоты. Если при этом тоновый сигнал не слышен, можно сделать вывод, что именно этот каскад вышел из строя. В этом случае проверьте сопротивление каждого компонента, чтобы выявить неисправный.

Если неисправность возникла в каскаде двухтактного усилителя НЧ с квазикомплементарной парой транзисторов на выходе, то проблема обычно заключается в выходном и/или транзисторах буферных каскадов Q2-Q5. Для проверки схемы протестируйте сопротивление между землей и точкой J, и между +V ccи точкой J без питания (см. рис. 6.14).

Соедините отрицательный вывод с землей, а положительный вывод вольтметра — с точкой J. Запишите результат измерений. Затем поменяйте местами выводы вольтметра. Величина сопротивления во втором случае должна быть значительно меньше, чем в первом. Короткое замыкание означает, что транзистор Q3 и/или Q5 закорочен.

Повторите описанную выше процедуру, но на этот раз проверьте сопротивление между +V ccи точкой J. Меньшее напряжение здесь будет в том случае, когда положительный вывод подключен к точке +V cc. Короткое замыкание означает, что Q2 и/или Q4 неисправен. Теперь закоротите RX2. Включите усилитель. Напряжение в точке J должно быть V cc/2. Если результат измерений находится в диапазоне 25 % больше или меньше этой величины, попробуйте различные величины RB1 или RX1 для достижения лучшего показателя. Иногда RX2 заменяют диодом для улучшения стабильности смещения при переменной температуре. Кроме того, если в вашем звуковом оборудовании есть диоды, проверьте их на короткое замыкание и обрыв.

Проверьте напряжение на Q3. Если она равно +V cc, это означает, что Q4 закорочен. Аналогично, если напряжение на Q2 равно +V cc, это означает, что закорочен Q5.

Измерение напряжения может быть очень эффективным способом для локализации проблемы. Например, если источник питания перегружен из-за закороченного компонента, он будет потреблять большой ток. Чрезмерный ток приводит к снижению напряжения.

У вас есть подозрение, что стабилитрон закорочен (рис. 6.22)? Отключите один из выводов от схемы. Если напряжение вернется к нормальному уровню, то диод закорочен и его следует заменить.

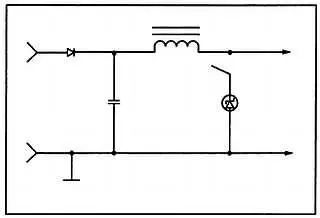

Рис. 6.22. Отсоединение одного вывода стабилитрона для определения его влияния на схему

Приемник скрипит, воет или издает другие подобные звуки — это означает, что в одном из каскадов возникла обратная связь. Проверьте соединения фильтрующих конденсаторов и батарей. Наиболее вероятная причина — неисправный конденсатор.

Прерывистая работа может быть связана не только с транзисторами. Причиной этого могут стать, например, плохие паяные соединения и слабые контакты. Для локализации подобной неисправности скрутите провода и приклейте их к той стороне печатной платы, где находятся дорожки. Иногда, может быть, необходимо заново перепаять некоторые соединения, чтобы найти неисправность. Перед выполнением повторной пайки обязательно выключайте питание. В противном случае тепло от паяльника может привести к тому, что транзистор начнет потреблять больше тока и разрушится. При пайке соединений диодов и транзисторов обязательно используйте теплоотвод.

Если приемник сжигает плавкие предохранители, выключите питание и начните измерения сопротивления. Имейте в виду, что если вы предполагаете короткое замыкание конденсатора, не шунтируйте его, а замените. Проверьте диоды выпрямителя на короткое замыкание, пользуясь омметром и спецификациями изготовителя. Сверьте результаты измерений со спецификациями и ищите закороченную цепь. Короткое замыкание имеет сопротивление 0 или около 0, как показано на рис. 6.23.

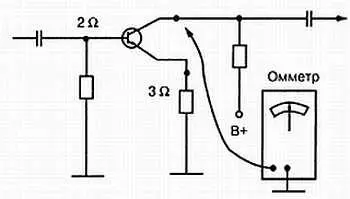

Рис. 6.23. Измерение сопротивления коллектора транзистора с помощью омметра

Для локализации неисправного каскада воспользуйтесь осциллографом, который позволяет специалисту увидеть реальную форму сигнала и определить частотные характеристики: коэффициент усиления, смещение фаз, уровень шума, сетевые помехи.

Стандартной причиной недостаточной громкости, регулировки тембра и искажений в магнитофоне являются грязные головки. Прочистите их изопропиловым спиртом или специальным средством. Нанеся специальную жидкость на кусочек ваты, прочистите также вал и ролик лентопротяжного механизма.

Магнитофоны

После очистки головки обычно проводится ее размагничивание. Используйте специальное устройство, которое устраняет любой нежелательный магнетизм в головке. Нежелательное явление может исказить звук, особенно на высоких частотах. При использовании устройства размагничивания несколько раз проведите им возле головки и затем медленно удалите его.

Если магнитофонная лента не протягивается или протяжка неравномерная, проверьте двигатель и механизм привода. Ищите грязные или поврежденные ролики, валы, пассики, муфты.

Часто пассик растягивается, и его необходимо заменить точно таким же типом, поскольку для ремня размер, ширина и диаметр являются критичными. Кроме того, если звук магнитофона неровный (колеблющийся), а новый ремень не решает проблемы, наиболее вероятной причиной является неисправный двигатель или несбалансированный или искривленный маховик. При необходимости замените неисправную деталь.

Если неправильно работает выключатель, проверьте натяжение пружины и рычага. Учитывайте и возможность дефектной ленты. Слабый или искаженный звук при воспроизведении, возможно, свидетельствует о загрязненной головке.

Проигрыватели лазерных дисков

Проигрыватели лазерных дисков (компакт дисков) сейчас стали стандартом для прослушивания музыки и видеовоспроизведения. Основное преимущество лазерного диска заключается в том, что информация на нем записана в цифровом виде. Это означает, что напряжение сигнала, поступающего от микрофона или видеокамеры, квантуется с регулярными интервалами, и амплитуда сигнала в этот момент сохраняется в виде двоичного кода. Эти цифровые коды записываются с помощью прожигания лазерным лучом углублений на поверхности диска. Схема, необходимая для воспроизведения звука или изображения цифровой информации, очень сложна. Полупроводниковый лазер направляет луч на поверхность вращающегося диска и регистрирует отражение. Если луч падает на ямку, то отражения не происходит. Схема регистрирует эти различия в отраженном сигнале. Комбинация отражающих и не отражающих точек используется для представления чисел, последовательность этих чисел представляет исходный звуковой или видеосигнал. Цифровой сигнал обрабатывается схемой проигрывателя и позволяет минимизировать шум и искажения при воспроизведении, обеспечивая сигнал, очень близкий к исходному аналоговому входному сигналу.
