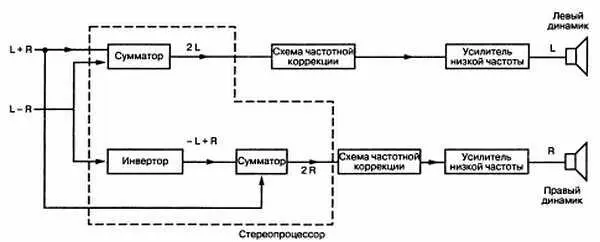

Рис. 6.10. Блок-схема матрицы

Обратите внимание, что один канал складывает L + R и L — R и дает в результате сигнал L. Сигнал L — R проходит через фазовый инвертор, который изменяет знак L — R на — L + R. Сигналы L + R и — L + R складываются, формируя сигнал R. Сигналы R и L подаются на соответствующие усилители и затем на динамики.

Другой метод демодуляции заключается в электронном переключении (рис. 6.11).

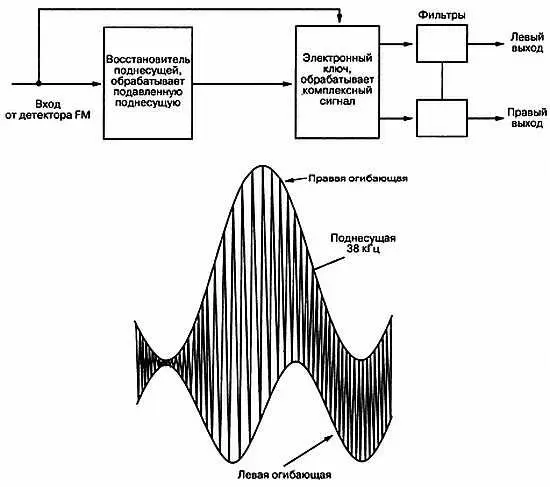

Рис. 6.11. Блок-схема демодуляции с помощью электронного ключа и сигнал ЧМ

Поступающий от детектора сигнал проходит через схему восстановления поднесущей частоты и затем подается на электронный переключатель. На рисунке также показан сигнал, который подается на переключатель, который переключает положительные и отрицательные полуволны комплексного звукового сигнала и демодулирует стереосигнал. Комплексный звуковой сигнал включает сигнал L + R, L — R и подавленную несущую 19 кГц (рис. 6.12).

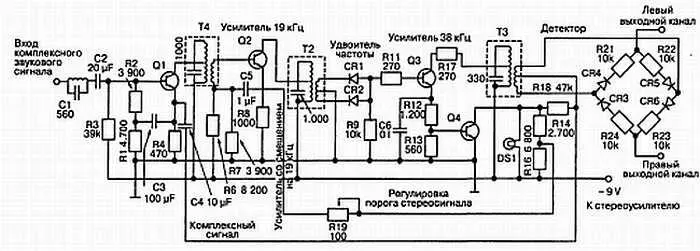

Рис. 6.12. Схема стереодекодера с электронным переключением

Подавленная несущая 19 кГц усиливается и подается на удвоитель частоты (CR1 и CR2), что позволяет регенерировать поднесущую 38 кГц. Сигнал поднесущей затем смешивается со звуковым сигналом для восстановления комплексного стереосигнала. Мостовая переключающая схема, состоящая из CR3, CR4, CR5, CR6, управляется за счет смены полярности полуволн напряжения поднесшей 38 кГц; при этом два плеча моста проводят по очереди. Таким образом, положительная и отрицательная составляющая комплексного стереосигнала квантуется частотой 38 кГц и на выходах моста присутствуют демодулированиые сигналы L и R.

Магнитофоны, проигрыватели компакт-дисков (CD), стереопроигрыватели и другое звуковое оборудование требуют одного или более усилителей для увеличения сигнала таким образом, чтобы его можно было слышать в динамике (рис. 6.13).

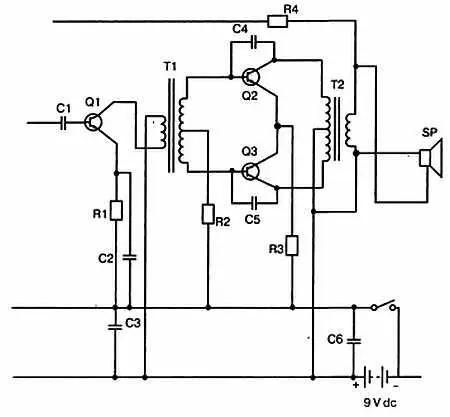

Рис. 6.13. Двухтактный усилитель

Транзистор Q1 служит предварительным фазоразделительным каскадом для двухтактного усилителя. Конденсатор С1 — разделительный, препятствующий прохождению постоянной составляющей сигнала и передающий сигнал от каскада предусиления на фазоразделительный транзистор.

Конденсатор С2 и резистор R1 представляют собой эмиттерную RC-цепь, которая обеспечивает режим смещения транзистора по постоянному и переменному току. Трансформатор Т1 разделяет на 180° фазу сигналов, управляющих Q1 и Q3. Транзисторы двухтактного каскада усиливают сигнал по очереди, каждый свою полуволну, которые затем складываются на выходе. Конденсаторы С4 и С5 передают часть сигнала с коллектора назад на базу транзистора. Эта отрицательная обратная связь предотвращает переход транзисторов в колебательный режим и уменьшает искажения. Трансформатор Т2 согласовывает импеданс Q2 и Q3 с динамиком. Конденсаторы С3 и С6 представляют собой емкостные фильтры для развязки каждого каскада от паразитных и нежелательных сигналов в линии питания.

Другой, бестрансформаторный тип двухтактного усилителя мощности, с комплементарной (или квазикомплементарной) парой транзисторов в выходном каскаде — наиболее популярный тип усилителя (рис. 6.14).

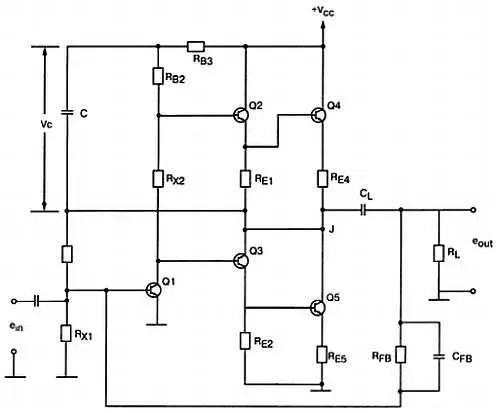

Рис. 6.14. Схема усилителя с квазикомплементарной парой выходных транзисторов

Верхняя пара n-р-n -транзисторов Q2, открыта, когда сигнал на выходе Q1 положительный, нижняя пара р-n-р транзисторов Q3 и Q5, открыта при отрицательном сигнале. Обе полуволны выделяются на нагрузке R L, обеспечивая двухтактную работу.

Более старое оборудование содержит схемы на дискретных транзисторах, как показано на этих рисунках. В современном оборудовании усилитель низкой частоты часто находится в одной интегральной микросхеме или залитом компаундом модуле. Поиск неисправностей в этих модулях заключается в проверке наличия питания на модуль и подаче на входы нужного сигнала. Если при этом нет выходного сигнала, модуль необходимо заменить. До сих пор выпускаются некоторые современные устройства, использующие дискретные транзисторные усилители для мощных выходных каскадов.

Телевизионный передатчик фактически состоит из двух отдельных передатчиков. Видеосигнал, или сигнал изображения, амплитудно-модулирован несущей, а звуковой передатчик представляет собой систему ЧМ, очень похожую на систему радиовещания ЧМ. Поэтому передаваемый комплексный сигнал — это комбинация обоих принципов AM и ЧМ. Упрощенная блок-схема системы телевизионной передачи и приема показана на рис. 6.15.

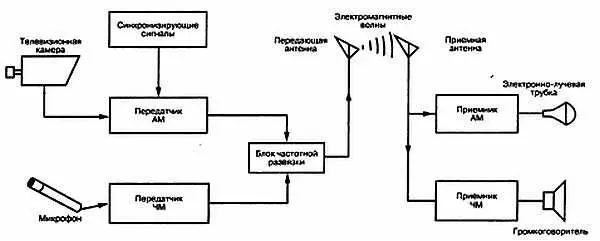

Рис. 6.15. Упрощенная схема телевизионной передачи

Телекамера действует как первичный преобразователь, который превращает световую энергию в электрическую, а трубка для вывода изображения (электронно-лучевая трубка — ЭЛТ) представляет собой преобразователь электрической энергии в свет. Микрофон и динамик являются соответствующими преобразователями для системы звука.

В телевизионной камере узкий электронный луч перемещается горизонтально по светочувствительной поверхности, вырабатывая пропорциональное свету напряжение. Так образуется строка развертки. Электронный луч проходит линию за линией 625 раз в секунду.

Телевизионный приемник должен иметь средства синхронизации полученных камерой сигналов. Поэтому передаваемый сигнал несет и синхроимпульсы.

Телевизор в действительности воспроизводит последовательность точек, которые выдаются с постоянно изменяющейся интенсивностью и скоростью. Наблюдатель видит эту последовательность как картинку на экране. Электронная пушка излучает поток электронов, направляемый электромагнитной системой и проходит слева направо и сверху вниз. Специальное фосфорное покрытие экрана светится при попадании на него электронов.

В телевидении используется чересстрочная развертка с наложением , при которой сканирование начинается в верхнем левом углу, проходит нечетные линии слева направо и завершает 312 линий (рис. 6.16).
