В. Днищенко - 500 схем для радиолюбителей. Дистанционное управление моделями

Поскольку двигателю для вращения даже с минимальной скоростью требуется некоторое пороговое напряжение U nop, то он остановится при U ср< U nop, когда разностный импульс еще не обратиться в нуль.

По этой же причине двигатель не сразу начнет поворачивать рулевое устройство после очередного отклонения ручки управления, а только когда разность τ к— τ 0станет такой, что соответствующее ей напряжение U cpпревысит напряжение трогания двигателя.

Это означает, что команда управления рулевым устройством всегда будет выполняться с ошибкой. Ошибку можно уменьшать, с одной стороны, выбирая более качественные исполнительные двигатели с малым напряжением трогания. С другой стороны — повышая коэффициент удлинения разностных импульсов, таким образом, чтобы даже при малой их длительности двигатель получал питающее напряжение значительной величины. Именно так и решается эта задача в практических конструкциях.

Ранее отмечалось, что для приведенных параметров командной посылки коэффициент удлинения ( К у) в канале регулятора хода выбирается равным примерно 40. Это обеспечивает пропорциональное изменение среднего значения напряжения, подаваемого на тяговый двигатель в пределах 0 — U ппри изменении разностного импульса в максимальном интервале Δ τ = 0–0,5 мс.

Для канала рулевой машинки значение К уберут в три-пять раз больше, что обеспечивает подачу на двигатель практически всего питающего напряжения в течение большей части переходного процесса перекладки рулевого устройства. И только на завершающем этапе процесса регулирования, когда длительность разностных импульсов уменьшается примерно до 0,1 мс, питающее напряжение начинает пропорционально зависеть от Δ τ и уменьшается, обеспечивая плавный подход рулевого устройства к новому положению равновесия.

Если инерционность двигателя велика или К увыбран чрезмерно большим, может возникнуть колебательный процесс рулевого устройства вокруг положения равновесия. По этой причине в реальных схемах, как правило, предусматривается возможность регулировки величины коэффициента удлинения. Кроме того, для рулевых машинок следует выбирать малоинерционные двигатели, например с полым ротором из серии ДПР.

Глава посвящена шифраторам — устройствам формирования команд. Основное внимание уделено схемотехнике шифраторов (систем дискретного и пропорционального управления). Каждая схема сопровождается описанием, инструкцией по сборке, настройке и рисунком печатной платы.

Шифраторы для аппаратуры с частотным кодированием изначально строились на базе генераторов гармонических колебаний [2]. В предыдущей главе отмечалось, что кодовые частоты должны иметь небольшие значения, а это требует применения в колебательных контурах катушек индуктивности значительной величины. В описываемом в [2] генераторе по схеме Колпитца, например для самого низкочастотного канала требуется индуктивность в 0,44 Гн.

Конструктивно ее можно реализовать либо на броневом, либо на кольцевом сердечнике из феррита. Катушка при этом должна содержать 450–500 витков; чтобы их можно было разместить на сердечнике, внешний диаметр кольца должен иметь минимум 16–20 мм. Даже четырехканальный шифратор будет иметь уже значительные размеры.

Кроме того, за счет разброса параметров сердечников невозможно точно реализовать расчетную индуктивность и приходится подбирать число витков для каждой катушки индивидуально, что весьма неудобно при изготовлении. С учетом этих особенностей оказалось более целесообразным выполнять генераторы колебаний прямоугольной формы (меандр) с последующим (при необходимости) сглаживанием фронтов импульсов для сужения ширины спектра. Частотозадающими элементами таких генераторов являются RC-цепи, что существенно снижает их габариты и упрощает подстройку частоты.

Таким образом, все формирователи или шифраторы, как их еще называют, по каким бы схемам они не строились, призваны формировать прямоугольные импульсы, длительность или расстояние между которыми изменяются в процессе управления.

В основе работы большинства устройств, генерирующих прямоугольные импульсы, лежат процессы заряда или разряда конденсатора через некоторое сопротивление. Познакомимся с этими процессами подробнее.

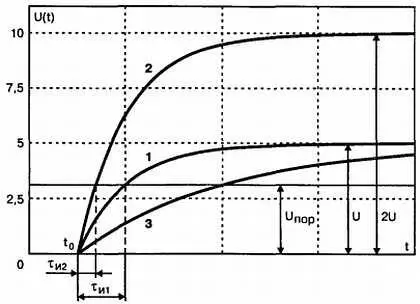

Известно, что если конденсатор емкостью С подключить к источнику напряжением U через резистор сопротивлением R в некоторый момент t 0, то напряжение на конденсаторе будет нарастать во времени u( t ) по экспоненциальному закону u( t ) = U(1 — е -t/τ). График этой зависимости для τ = τ 1изображен на рис. 2.1 (кривая 1).

Рис. 2.1. Кривые заряда конденсатора

Скорость нарастания экспоненты будет определяться так называемой постоянной времени цепи заряда τ = RC (в секундах). Считается, что конденсатор практически полностью зарядится до напряжения питания через время, равное 3 τ .

Схемы генераторов импульсов строятся таким образом, что в момент t 0с помощью электронного ключа к конденсатору подключается зарядная цепь. Этот момент соответствует началу формирования импульса. Полезно отметить, что ток заряда конденсатора в первый момент времени t 0максимален и равен величине U / R , так как разряженный конденсатор для скачка тока не представляет никакого сопротивления (его можно считать короткозамкнутым). По мере заряда ток убывает по экспоненциальному закону. Нарастающее на конденсаторе напряжение сравнивают с некоторым пороговым напряжением U пop. В момент их равенства специальная схема обрывает формируемый импульс.

Таким образом, длительность полученного импульса (рис. 2.1) будет определяться как уровнем порогового напряжения, так и наклоном экспоненты, зависящим от постоянной времени τ . В целях иллюстрации последнего утверждения кривая 3 построена для τ 3= 3 τ 1. Отметим, что длительность импульса определятся еще и напряжением, от которого заряжается конденсатор.

Кривые 1 и 2 соответствуют одной и той же τ 1, но построены для разных напряжений источника. Длительностью вырабатываемых импульсов можно управлять, изменяя следующие параметры:

♦ напряжение, от которого заряжается конденсатор ( U );

♦ уровень порогового напряжения ( U nop);

♦ постоянную времени цепи заряда τ = RC .
