Прибор позволяет проверять телефонный аппарат на месте установки, исключая непроизводительное занятие приборов АТС.

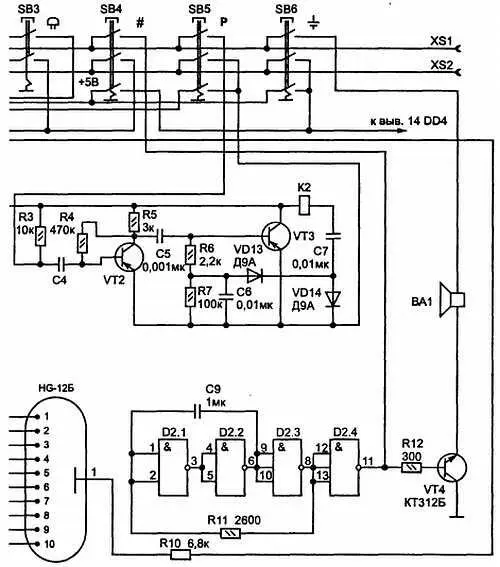

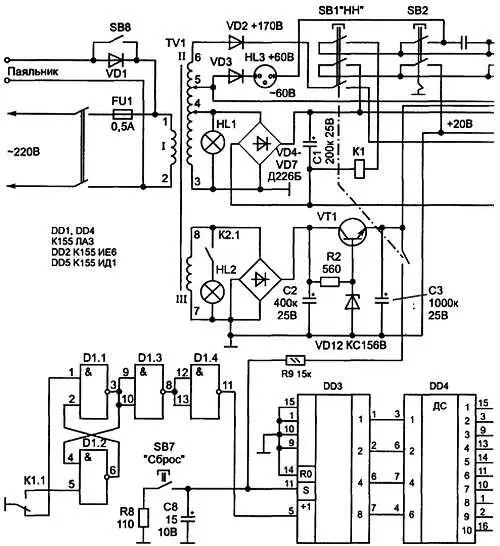

Схема прибора показана на рис. 9.17. Прибор содержит блок питания, счетчик импульсов, генератор звуковой частоты, звуковое реле, переключатель режимов работы. Питание прибора от сети переменного тока 220 В, 50 Гд. Проверяемый телефонный аппарат подключается к входу XS1, XS2. Выбор режима проверки производится переключателями SB1…SB6.

Рис. 9.17. Схема прибора оперативного контроля телефонных аппаратов

Нажав кнопку SB1, проверяют работу номеронабирателя. Линия ТА при этом оказывается включенной между источником напряжения +20 В и обмоткой реле К1. Контакты реле К1 управляют работой триггера на элементах DD1.1, DD1.2.

Импульсы триггера через элементы DD1.3 и DD1.4 поступают на двойчно-десятичный счетчик на микросхеме DD3. Далее сигнал передается на дешифратор на микросхеме DD4, к выходу которого подключен газоразрядный цифровой индикатор HG1.

После проверки каждой цифры номеронабирателя счетчик необходимо устанавливать в исходное состояние кнопкой SB7 «Сброс».

Для проверки разделительного конденсатора нажимают кнопку SB2. В цепь ТА через неоновую лампу HL3 подается напряжение +60 В. При исправном конденсаторе лампа не светится. Переключателем SB3 на ТА подают переменное напряжение 60 В для проверки и регулировки звонка. Переключателем SB4 в цепи ТА подключают генератор, собранный на микросхеме DD1 для проверки телефонного капсюля. Микрофонный капсюль проверяется нажатием кнопки SB5, которая подключает к цепи ТА звуковое реле на транзисторах VT2 и VT3. При появлении звука перед микрофонным капсюлем срабатывает реле К2 и своими контактами включает сигнальную лампу HL2. При нажатии на кнопку SB6 прибором можно пользоваться как звуковым пробником для проверки исправности линии связи.

Прибор нельзя подключать к линии АТС.

Таким образом, прибор оперативного контроля телефонных аппаратов позволяет проверять работоспособность номеронабирателя, исправность разделительного конденсатора, обмоток трансформатора, звонка, микрофонного и телефонного капсюлей и других элементов телефонных аппаратов, телефонных гарнитур, головных телефонов без подключения к АТС, т. е. автономно.

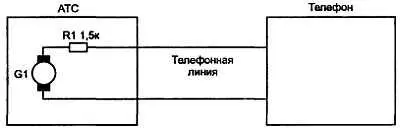

1. Как известно, напряжение питания АТС составляет 60 В постоянного тока, а между АТС и телефонным аппаратом абонента стоит ограничительный резистор R1 (рис. 9.18). Убедиться в сказанном нетрудно с помощью авометра.

Рис. 9.18. Как проверить исправность телефонной линии

Установив авометр в режим измерения постоянного напряжения, подключите щупы его к гнездам телефонной розетки — стрелка вольтметра отклонится до значения 60 В. Теперь переключите авометр в режим измерения постоянного тока и вновь подключите щупы прибора к телефонной линии. Стрелка миллиамперметра отклонится до деления примерно 40 — таков ток короткого замыкания линии (измерения проводите кратковременно).

Вновь установите на авометре режим вольтметра и подключите его параллельно проводам телефонного аппарата, соединенного с линией. Снимите телефонную трубку и дождитесь непрерывного гудка. Вольтметр должен зафиксировать постоянное напряжение 10…15 В, что укажет на удовлетворительное согласование аппарата с линией. Если напряжение меньше 8 В, в этом может скрываться причина плохой работы телефона.

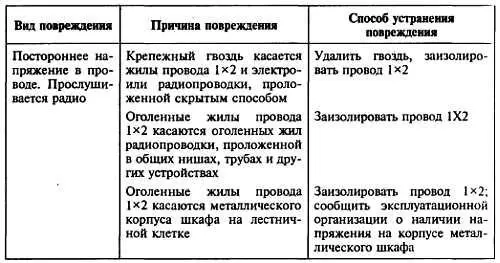

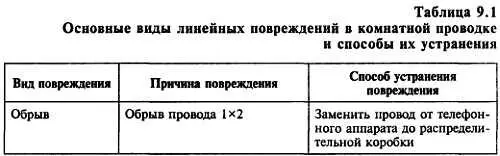

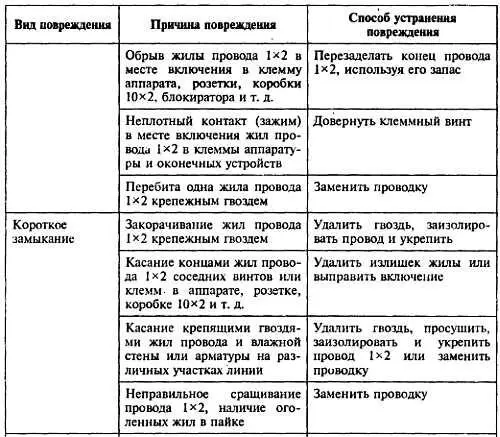

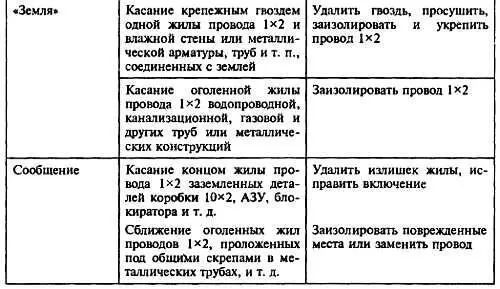

2. Основные неисправности телефонной проводки и их устранение.

Антенные устройства предназначены для приема и передачи электромагнитной энергии. Для антенн существует принцип взаимности, согласно которому одна и та же антенна при работе на передачу и прием обладает одинаковыми характеристиками и параметрами.

Антенна в значительной мере определяет качество работы приемника. От эффективности ее работы, чувствительности к промышленным помехам зависит качество воспроизводимой программы.

Электромагнитное поле, создаваемое передающей антенной, характеризуется в каждой точке пространства уровнем и поляризацией. Уровень электромагнитного поля численно оценивается напряженностью электрической составляющей поля Е . Единица измерения напряженности поля — вольт/метр [В/м]. В практике радиоприема пользуются более мелкими единицами — милливольт/метр [мВ/м] и микровольт/метр [мкВ/м]. Эти единицы связаны соотношением:

1 В/м = 10 3мВ/м = 10 6мкВ/м.

Напряженность поля часто оценивается в логарифмических единицах — децибелах (дБ) — относительно некоторого исходного уровня, в качестве которого обычно принимают 1 мкВ/м или 1 мВ/м. Напряженность поля Е [дБ] рассчитывается по формуле

E= 20∙lg n,

где n — отношение напряженности поля Е [мкВ/м или мВ/м] к принятому исходному уровню [1 мкВ/м или 1 мВ/м].

Например, если напряженность поля равна 2 мВ/м, то значение ее в децибелах составляет +60 дБ относительно уровня 1 мкВ/м или +6 дБ относительно уровня 1 мВ/м.

Напряженность поля Е — величина векторная. Она изображается графически в виде стрелки, направленной в сторону действия электрических сил.

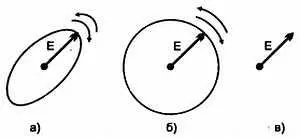

Поляризация электромагнитного поля зависит от конструкции и расположения передающей антенны. Поляризация характеризуется формой кривой, которую описывает конец вектора электрического поля в плоскости, перпендикулярной направлению распространения волны. Наиболее общим случаем является эллиптическая поляризация (рис. 10.1, а ). Частным случаем эллиптической поляризации являются круговая (рис. 10.1, б ) и линейная (рис. 10.1, в ).

Рис. 10.1. Поляризация радиоволн а)эллиптическая; б) круговая; в) линейная

Если вектор Е при линейной поляризации расположен горизонтально (параллельно земле), то поляризация называется горизонтальной, а вертикально (перпендикулярно земле) — вертикальной.
