Питается усилитель от телефонной линии через фильтр R6C4. Конденсатор С3 защищает усилитель от высокочастотных помех и наводок, которые могут возникать в линии (в традиционных аппаратах полоса пропускания в области высших частот ограничивается трансформатором).

Подавление местного эффекта осуществляется подачей на вход усилителя сигнала с микрофонной цепи (в данном случае с резистора R3), противофазного сигналу микрофона в телефонной линии. Глубину подавления эффекта можно регулировать изменением сопротивления резистора R4.

Важнейшим параметром разговорного узла является его нагрузка на телефонную линию. Этот параметр можно выразить непосредственно в омах, однако на практике более удобно пользоваться другим критерием — напряжением телефонной линии при подключении разговорного узла. Зная параметры телефонной сети — постоянное напряжение 60 В и последовательно включенный с линией ограничительный резистор сопротивлением 15 кОм, — несложно провести пересчет одного критерия в другой. Для стандартных отечественных телефонных аппаратов напряжение в линии при подключении разговорного узла составляет 10… 12 В.

Электронные разговорные узлы позволяют повысить напряжение до 25…35 В. Однако значительное уменьшение нагрузки (т. е. увеличение сопротивления разговорного узла) нецелесообразно, поскольку в этом случае не всегда обеспечивается надежный «захват» станции — появление непрерывного гудка при поднятии трубки. Поэтому оптимальной нагрузкой можно считать такую, при которой напряжение в линии сохранится в пределах 15…23 В.

Сигнал вызова в большинстве АТС подается повышенным до 120 В. Вот почему не рекомендуется поднимать трубку во время звонка, иначе возможно повреждение угольного микрофона.

В данной трубке от подобного защищает цепочка из резистора R1 и стабилитрона VD1, которая ограничивает напряжение на микрофонной цепи (а также на усилительном каскаде) до напряжения пробоя стабилитрона. В остальных режимах напряжение на входе устройства не превышает напряжения пробоя стабилитрона и он не влияет на работу трубки.

Конечно, если телефоном пользоваться аккуратно и не снимать трубку во время звонка, стабилитрон можно и не устанавливать.

Электронную трубку подключают к телефонной сети через диодный мост на базе блоков типов КЦ405, КЦ407 или выполненный из диодов серий КД102, КД105. Если трубка будет работать с телефонным аппаратом, диодный мост монтируют в его корпусе, а при использовании трубки в качестве самостоятельного разговорного устройства диодный мост размещают внутри трубки или в телефонной вилке.

Конденсаторы С1-С3 — КМ-5, КМ-6 или аналогичные малогабаритные; С4 — К50-16 или К50-35. Переменный (либо подстроечный) резистор R7 —любой малогабаритный, например от карманного приемника, постоянные резисторы — мощностью до 0,5 Вт.

Указанные детали монтируют на печатной плате размерами 15x55 мм, которую вполне можно разместить в большинстве конструкций телефонных трубок. В варианте с переменным резистором его укрепляют под телефонным капсюлем так, чтобы ручка резистора выступала через пропил сбоку трубки.

Правильно собранное устройство практически не требует настройки. Подключив трубку через диодный мост к телефонной линии, измеряют вольтметром постоянного тока напряжение линии и напряжение на конденсаторе С4. При необходимости указанного на схеме напряжения на конденсаторе добиваются подбором резистора R9.

9.3.6. Блокиратор межгорода[27]

Данное устройство предназначено для запрещения междугородной связи с телефонного аппарата, который через него подключен к линии. Устройство собрано на ИМС серии К561 и питается от телефонной линии. Потребляемый ток — 100…150 мкА.

При его подключении к линии необходимо соблюдать полярность.

Устройство работает с АТС, имеющими напряжение на линии 48…60 В. Некоторая сложность схемы вызвана тем, что алгоритм работы устройства реализован аппаратно.

Функциональная схема устройства приведена на рис. 9.10.

Рис. 9.10. Функциональная схема «блокиратора межгорода»

В исходном состоянии ключи SW открыты. ТА подключен через них к линии и может принимать вызывной сигнал и осуществлять набор номера. Если после снятия трубки первая набранная цифра окажется индексом выхода на междугородную связь, в схеме управления срабатывает ждущий мультивибратор, который закрывает ключи и разрывает шлейф, производя, таким образом, отбой АТС. Индекс выхода на межгород может быть любым. В данной схеме задана цифра «8». Время отключения аппарата от линии можно установить от долей секунды до 1,5 мин.

Принципиальная схема устройства приведена на рис. 9.11.

Рис. 9.11. Принципиальная схема «блокиратора межгорода»

На элементах DA1, DA2; VD1…VD3; R2, С1 собран источник питания микросхемы напряжением 3,2 В.

Диоды VD1 и VD2 защищают устройство от неправильного подключения к линии. На транзисторах VT1…VT5, резисторах R1, R3, R4 и конденсаторе С2 собран преобразователь уровня напряжения телефонной линии в уровень, необходимый для работы МОП-микросхем. Транзисторы в данном случае включены как микромощные стабилитроны с напряжением стабилизации 78 В при токе несколько микроампер.

На элементах DD1.1, DD1.2, R5, R3 собран триггер Шмитта, обеспечивающий необходимую крутизну фронтов импульсов набора. Элементы DD1.3, DD1.4, С3, С4, R6 образуют генератор тактовых импульсов с частотой около 80 Гц. На микросхемах DD2, DD3 собран «датчик» положения трубки, а на DD4.1 — селектор импульсов набора. Подсчет импульсов набора осуществляется счетчиком DD6. ИМС DD4.2…DD4.4, DD5 образуют схему, разрешающую подсчет импульсов при наборе первой цифры номера и запрещающую подсчет импульсов при наборе последующих цифр.

На ИМС DD7, DD8 собран ждущий мультивибратор, управляющий ключами DA3 и DA4. Выключатель SA1 служит для выключения устройства. Конденсатор С4 нужен для улучшения начального запуска генератора.

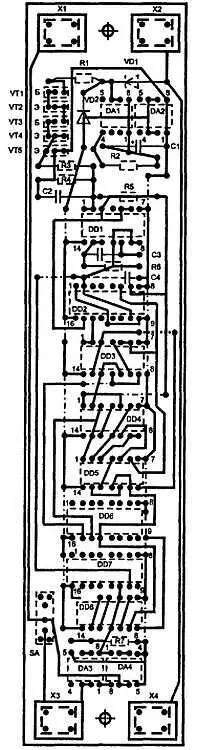

Чертеж печатной платы блокиратора приведен на рис. 9.12. Цепи питания и некоторые соединения выполнены перемычками (показаны штрих-пунктирными линиями).

Рис. 9.12. Печатная плата «блокиратора межгорода»

9.3.7. Приставка для записи телефонных разговоров[28]

Иногда возникает необходимость записать телефонный разговор на магнитную ленту, не отвлекаясь для включения магнитофона. Проблема будет решена, если вы соедините магнитофон с телефоном через предлагаемую приставку-автомат.
