В качестве фриттеров используют некоторые типы варисторов, полупроводниковых диодов. Он подключается параллельно телефону и представляет собой активное нелинейное сопротивление, шунтирующее действие которого возрастает при увеличении напряжения на зажимах аппарата.

АРУ обеспечивает постоянство уровней передачи, приема и местного эффекта независимо от длины (затухания) абонентской линии. Он также позволяет уменьшить излишнюю громкость и возможность зуммирования на коротких абонентских линиях, громкость переходных разговоров и уровень принимаемого шума.

Используемые в некоторых телефонных аппаратах АРУ основаны на двух способах регулирования уровня приема и передачи:

— с введением дополнительных обмоток трансформатора или воздействием на него, например путем шунтирования одной из обмоток;

— с возможностью шунтирования при приеме входа аппарата или телефона, а при передаче — микрофона или других участков схемы микрофонной цепи.

В качестве регулирующих элементов обычно используют варисторы, полупроводниковые диоды и другие элементы.

При любой существующей схеме телефонного аппарата возникает явление так называемого местного эффекта-прослушивания окружающих шумов и собственной речи в телефоне аппарата. Для устранения местного эффекта разработаны противоместные схемы, которые используются в современных аппаратах. В зависимости от способа включения телефона и микрофона различают противоместные схемы телефонных аппаратов мостового и компенсационного типов. Выбор схемы в основном обусловливается электрическими характеристиками телефона и микрофона, а также удобством и экономичностью построения электрических цепей. В современных телефонных аппаратах наибольшее распространение получили противоместные схемы мостового типа. Каждая схема телефонного аппарата состоит из коммутационно-вызывной и разговорной частей.

Основными элементами коммутационно-вызывной части схемы являются рычажной переключатель, звонок, разделительный конденсатор и номеронабиратель, а разговорной части — телефон, микрофон, трансформатор и балансный контур. С помощью балансного контура, состоящего из резисторов и конденсаторов, создается цепь разговорного тока, позволяющая ослабить местный эффект, т. е. прослушивание окружающих шумов и собственной речи в телефоне аппарата, с которого ведется разговор. Сопротивление балансного контура переменному току в полосе частот 300…3400 Гц должно быть возможно близким к входному сопротивлению абонентской линии.

Противоместная схема мостового типа (рис. 9.1, а ) монтируется таким образом, что микрофон ВМ, телефон BF, балансный контур Z би линия Z л, связаны между собой тремя обмотками трансформатора TV: линейной I, балансной II и телефонной III. При этом телефон с другими частями схемы имеет только индуктивную связь.

Во время разговора, когда микрофон является генератором переменной электродвижущей силы (э.д.с.), разговорные токи проходит по двум цепям: линейной (микрофон ВМ, обмотка I трансформатора TV, клемма Л1, линия Z л, клемма Л2, микрофон ВМ) и балансной: микрофон ВМ, обмотка II трансформатора TV, балансный контур Z б, микрофон ВМ). Передача исходящего разговора происходит за счет протекания тока в линейной цепи. Разговорные токи в балансной цепи обеспечивают противоместность схемы аппарата. В обмотках I и II трансформатора токи протекают в противоположных направлениях, создавая два магнитных поля, которые в свою очередь вызывают появление в сердечнике магнитопровода трансформатора двух противоположных по направлению магнитных потоков. Результирующий магнитный поток при этом будет значительно ослаблен, вследствие чего в обмотке III TV будет индуцироваться незначительная э.д.с. и собственный голос в телефоне практически прослушиваться не будет.

Полное устранение местного эффекта может быть достигнуто только на одной вполне определенной частоте и вполне определенной линии, что в реальных условиях не выполнимо, поскольку речевой сигнал содержит весьма широкий спектр частот, а параметры линии колеблются в значительных пределах. Поэтому местный эффект полностью не уничтожается, а только ослабляется.

Во время приема разговора поступающий с линии в телефонный аппарат разговорный ток проходит по цепи: Z л, клемма Л1, обмотки I и II трансформатор» TV, балансный контур Z б, клемма Л2, линия Z л. Частично ток Ответвляется через микрофон ВМ.

Ток в обмотках I и II трансформатора имеет одно направление, вследствие чего создаваемые им магнитные потоки будут складываться. Суммарный магнитный поток индуктирует в обмотке III трансформатора э.д.с., создающую ток в обмотках телефона, который и воспроизводит речь, переданную с другого аппарата.

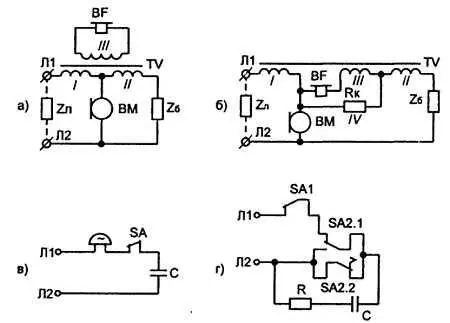

Рис. 9.1. Принципиальные схемы телефонных аппаратов и цепей:

а) противоместная мостовая схема; б) противоместная компенсационного типа; в) вызывная цепь; г) импульсная цепь

Противоместная схема компенсационного типа (рис. 9.1, б ) отличается от мостовой тем, что микрофон ВМ, телефон BF, балансный контур Z би линия Z л, связаны между собой четырьмя обмотками трансформатора: линейной I, балансной II, телефонной III и компенсационной IV. В такой схеме телефон с другими частями схемы имеет не только индуктивную, но и гальваническую (непосредственную) связь через обмотку IV, намотанную бифилярно (компенсационную обмотку R н).

При передаче разговора ток проходит по двум цепям: линейной (микрофон ВМ, обмотка I трансформатора TV, клемма Л1, линия Z лклемма Л2, микрофон ВМ) и балансной (микрофон ВМ, обмотки IV и II трансформатора TV, балансный контур Z б, микрофон ВМ). Одновременно ток пройдет по параллельной цепи через телефон и обмотку III трансформатора TV.

Исходящий разговор передается за счет прохождения разговорного тока в линейной цепи. Разговорный ток в балансной цепи протекает по двум параллельным ветвям: 1) через телефон BF и обмотку III трансформатора TV и 2) через обмотку IV трансформатора Т. Для переменного разговорного тока сопротивления этих ветвей будут неодинаковы. Чисто активное сопротивление обмотки IV не зависит от частоты переменного тока, а сопротивление i обмоток телефона BF и III трансформатора TV имеет индуктивный характер и возрастает с увеличением частоты. Вследствие этого большая часть тока пойдет через сопротивление R ки обмотку II трансформатора TV. Поэтому, пренебрегая током, проходящим через обмотки телефона BF и III трансформатора TV, балансную цепь можно представить в следующем виде: микрофон ВМ, обмотки IV и II трансформатора TV, балансный контур Z б, микрофон ВМ.
