В Бессонов - Радиоэлектроника для начинающих (и не только)

Рис. 8.19. Схема щуп-генератора на диоде с лямбда-характеристикой ( в)

Плата с источником питания установлена внутри корпуса длиной 75 мм и внутренним диаметром 18 мм. Под плату в боковых стенках корпуса (он из двух половин) пропилены пазы. На торце корпуса укреплена розетка XS1, рядом с которой через отверстие выведен гибкий проводник (можно металлическую оплетку экранированного провода), подпаянный к корпусу розетки. На другом конце проводника припаян зажим типа «крокодил».

Общий вид генератора показан на рис. 8.19, г . Резистор R1 переходника и перемычка между контактами вилки смонтированы внутри ее корпуса. Иглу можно изготовить из толстой стальной проволоки или выточить из гвоздя.

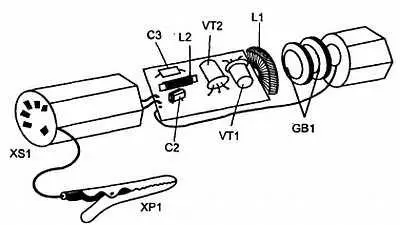

Рис. 8.19. Схема щуп-генератора на диоде с лямбда-характеристикой ( г)

Если нет возможности смонтировать генератор малогабаритным, то можно плату, корпус и все остальные узлы генератора выполнить по собственной конструкции, а в качестве источника питания можно взять два элемента с э.д.с. по 1,5 В.

Налаживание генератора сводится к установке требуемых частот подбором числа витков катушек индуктивности и конденсаторов контуров. В качестве измерительного прибора можно использовать осциллограф. Лучше всего эту операцию делать на макетной плате до установки деталей на плату генератора. Кроме того, подбирают резистор R1 с таким сопротивлением, чтобы генератор устойчиво работал при изменении напряжения питания от 3 до 1,8 В. Если осциллографа нет, то проверку и градуировку генератора можно осуществить с помощью радиовещательного приемника.

8.7.6. LC-генератор на логической микросхеме

Простой генератор синусоидальных колебаний можно собрать на логической микросхеме K155ЛA3 (рис. 8.22).

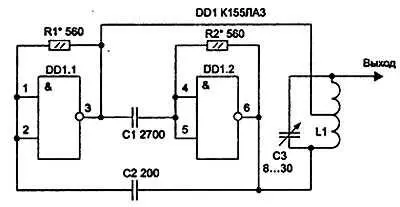

Рис. 8.22. Схема генератора синусоидальных колебаний на микросхеме K155ЛA3

Принципиальная схема одного из вариантов такого генератора приведена на рисунке. Без колебательного контура L1C3 — это обычный мультивибратор. Логические элементы DD1.1 и DD1.2 работают в режиме линейного усиления сигнала. Этот режим устанавливается подбором резисторов R1 и R2 (в пределах 0,2…1 кОм). Для повышения стабильности генерируемой частоты вместо конденсатора С2 можно подключить кварцевый резонатор.

Генератор работает в диапазоне частот 5,5…10 МГц. Амплитуда сигнала на выходе достигает нескольких вольт. Контурная катушка L1 содержит 16 витков провода ПЭВ-2 диаметром 0,3 мм с отводом от середины. Каркасом служит резистор МЛТ-1 2 МОм.

8.7.7. Дистанционное прослушивание магнитофона [22]

Многим читателям хотелось бы прослушивать магнитные записи, не мешая окружающим. Вашему вниманию предлагается описание очень простого устройства, которое позволяет слушать магнитные записи, находясь на расстоянии до 30 м от магнитофона, т. е. в любом месте квартиры или во дворе частного дома.

Устройство состоит из передатчика и приемника, работающих в диапазоне 27,12 МГц. Приемник питается от батареи «Крона», а передатчик — от источника питания магнитофона, хотя и для него можно использовать автономный источник питания.

Принципиальная схема передатчика приведена на рис. 8.23.

Рис. 8.23. Схема передатчика устройства для прослушивания фонограмм

Он состоит из генератора ВЧ, собранного на транзисторе, и однокаскадного усилителя 3Ч на транзисторе VT2. На вход последнего поступает сигнал с линейного выхода усилителя воспроизведения магнитофона. Этот сигнал модулирует амплитуду сигнала несущей частоты генератора передатчика (27,12 МГц), которая излучается антенной WA1. Приемник (рис. 8.24) включает в себя сверхрегенеративный детектор на транзисторе VT1 и однокаскадный усилитель 3Ч на транзисторе VT2. Входной контур приемника настроен на частоту передатчика 27,12 МГц. Принятый антенной приемника сигнал детектируется, усиливается усилителем 3Ч и воспроизводится телефоном.

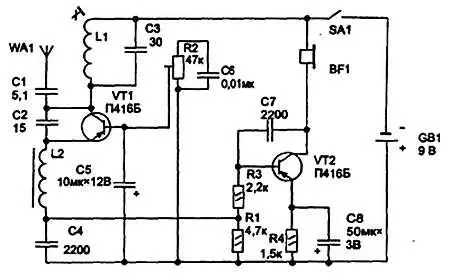

Рис. 8.24. Схема приёмника устройства для прослушивания фонограмм

Передатчик размещен в футляре магнитофонной кассеты, размеры корпуса приемника несколько больше. В обеих конструкциях использованы постоянные резисторы МЛТ-0,125, подстросчный резистор приемника R2 — СПЗ-1. Конденсаторы передатчика С1-С3 — К10-7В, оксидный конденсатор С4 — К50-6 (можно К50-3 и К50-12). В приемнике конденсаторы С1—С4, С7 — КТ, С6 — КЛС, оксидные конденсаторы С5, С8 — такие же, как в передатчике.

Вместо транзисторов П416А, П416Б можно использовать П403, П422 со статическим коэффициентом передачи тока базы не менее 75 для приемника и не менее 60 — для передатчика. Транзистор МП42Б можно заменить любым из серий МП39, МП40 и МП41.

Катушки L1 и в передатчике, и в приемнике намотаны на полистироловых каркасах диаметром 7 мм. Они имеют подстроечники из феррита 600НН диаметром 2,8 и длиной 12 мм. Обмотки катушек содержат по 8,5 витков провода ПЭВ-2 0,15, намотанных виток к витку у основания каркаса. Дроссели L2 намотаны на корпусах резисторов МЛТ-0,5 сопротивлением не менее 500 кОм. Обмотка дросселя передатчика должна содержать 80…85 витков провода ПЭ8-2 0,12, а обмотка дросселя приемника 30 витков того же провода. Выключатели SA1 — любые малогабаритные. В качестве приемной и передающей антенн использован стальной упругий провод длиной 200 мм. Телефон — ТОН-1 или ТОН-2.

Перед настройкой аппаратуры необходимо прежде всего проверить работоспособность усилителя 34 и генератора ВЧ-передатчика. Затем в приемнике подстроечным резистором R2 установить на эмиттере транзистора VT2 напряжение 6 В относительно общего провода и измерить потребляемый от батареи ток. Он должен быть в пределах 12…15 мА. Отклонение величины тока как в меньшую, так и в большую сторону говорит об ошибке в монтаже или неисправности какой-либо детали.

Теперь приступают непосредственно к настройке. Для этого подключают вход усилителя 3Ч передатчика к выходу усилителя воспроизведения магнитофона. Затем ставят на магнитофон какую-либо кассету и включают магнитофон и передатчик. В последнюю очередь включают приемник и с помощью подстроечников катушек L1 передатчика и приемника настраивают их колебательные контуры на одинаковую частоту, добиваясь наиболее громкого звука в телефонах. Во время настройки приемник должен находиться на расстоянии 5 м от передатчика. После регулировок подстроечники катушек укрепить парафином.
