Работу генератора удобно контролировать, измеряя постоянное напряжение на коллекторе транзистора VT1. Оно должно быть и пределах от 0,2 до 7 В. Это означает, что АРУ и весь генератор и целом работают в нормальном режиме. Если измеренное напряжение менее 0,2 В, то на вход Y NCмикросхемы DA1, отключив его oт общего провода, необходимо подать напряжение смещения в пределах 0…+ 10 В, которое можно снять с делителя из двух резисторов (на схеме он не показан). Конкретное значение напряжения смещения подбирают экспериментально. Потребность в смещении обычно возникает при понижении частоты генерации до 60 кГц и менее. Если же напряжение на коллекторе транзистора VT1 более 7 В, то напряжение смещения должно быть отрицательным.

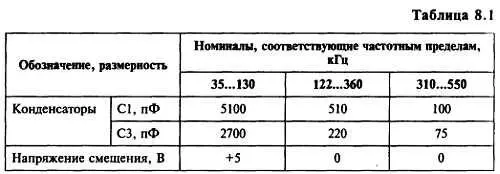

Типовые значения номиналов элементов и соответствующие пределы изменения генерируемой частоты указаны в таблице 8.1 (напряжение смещения подводить к входу Y NCмикросхемы DA1).

Транзистор VT1 — любой маломощный кремниевый, желательно высокочастотный. Диод VD2 — также любой кремниевый. Выбор конденсаторов зависит от требований, предъявляемых к стабильности частоты.

8.7.4. Комбинированный генератор

Этот генератор позволяет проверить работоспособность радиовещательных приемников как на высокой, так и на промежуточной и низкой частотах. Диапазон частот, перекрываемый генератором, составляет 0,15…2 МГц. Частота генератора звуковой частоты фиксированная — 2 кГц.

Генератор собран на двух транзисторах (рис. 8.18, а ), соединенных между собой так, что они образуют аналог тринистора, в котором анодом можно считать вывод эмиттера транзистора VT1, катодом — вывод эмиттера транзистора VT2, а управляющим электродом — соединенные вместе базовый и коллекторный выводы транзисторов VT1 и VT2 соответственно.

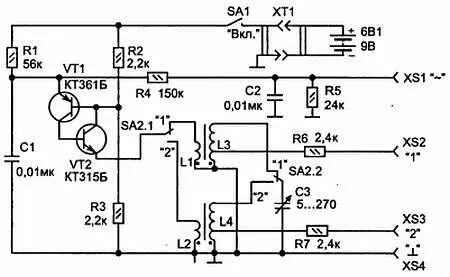

Рис. 8.18. Схема комбинированного генератора ( а )

В сочетании с другими деталями (резисторы R1—R3, конденсатор С1) аналог тринистора образует релаксационный генератор. Но в этой схеме аналог тринистора работает как аналог динистора. С помощью резисторов R2, R3 на управляющий электрод подается постоянное напряжение смещения, которое определяет напряжение переключения U ПРКэтого аналога динистора.

После включения напряжения источника питания Е, которое выбирается из условия Е > U ПРК, конденсатор С1 начинает заряжаться через резистор R1. Напряжение на конденсаторе, а следовательно, и на аноде аналога растет по экспоненте до тех пор, пока несколько не превысит напряжение U ПРКаналога, которое можно менять подбором сопротивления резистора R2.

В этот момент аналог динистора переключается в открытое состояние, а конденсатор С1 разряжается (рис. 8.18, б ) через аналог динистора и колебательный контур, который работает в режиме ударного возбуждения и в котором возбуждаются синусоидальные колебания с частотой, определяемой параметрами контура, и амплитудой, убывающей по экспоненциальному закону. Длительность этих импульсов определяется добротностью колебательного контура с учетом сопротивления подключенной нагрузки, т. е. с учетом входного сопротивления проверяемого устройства.

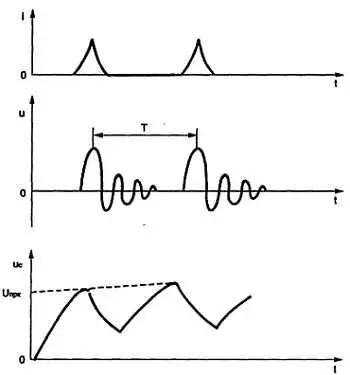

Рис. 8.18. Комбинированный генератор ( б)

Сопротивление резистора R1 выбирают таким, чтобы выполнялось условие:

Е/ R1< I уд,

где I уд— ток удержания динистора; Е — ЭДС источника питания.

Поэтому после разряда конденсатора С1 аналог динистора вновь закроется и цикл переключений будет повторяться.

По форме колебания на конденсаторе С1 несколько напоминают зубья пилы, частота следования импульсов лежит в диапазоне 1,5…2 кГц (частота повторения). Регулировка частоты повторения осуществляется либо изменением емкости конденсатора С1, либо изменением напряжения U ПРК, т. е. подбором сопротивления резистора R2. Для повышения стабильности частоты повторения импульсов необходимо, чтобы Е > U ПРК.

С эмиттера транзистора VT1 (с конденсатора С1) пилообразное напряжение через интегрирующую цепь R4R5C2 подается на гнездо XS1. Интегрирующая цепь сглаживает зубья, и колебания по форме приближаются к синусоидальным.

В положении «1» переключателя SA2 в колебательном контуре L3C3 в момент разряда конденсатора С1 возбуждаются затухающие синусоидальные колебания с частотой 0,15…0,5 МГц (диапазон ДВ) и подаются на гнездо XS2 через резистор R6. Резистор R6 и вывод выходного напряжения с части катушки индуктивности L3 уменьшают шунтирование колебательного контура L3C3 входным сопротивлением подключаемого к генератору устройства.

Когда переключатель SA2 находится в положении «2», к аналогу подключен колебательный контур L4C3. Перестройка конденсатора С3 обеспечивает перекрытие диапазона частот 0,5…1,6 МГц (диапазон СВ).

Транзистор VT1 может быть заменен транзистором КТ361 с любым буквенным индексом или КТ3107А-КТ3107Л; VT2 — КТ315А — КТ315И, KT312A-KT312B, КТ342А-КТ342Л. Вместо аналога можно использовать тиристор марки КУ101 с любым буквенным индексом, а получить нужную частоту следования импульсов можно путем подбора напряжения смещения на управляющем электроде с помощью делителя напряжения R2R3.

Конденсатор переменной емкости — КПТМ, КП180 или другой с указанными на схеме (или большими) пределами изменения емкости. Остальные конденсаторы — KЛC, КМ. Резисторы МЛТ-0,125 или ВС-0,125. Катушки индуктивности намотаны на каркасах от контуров ПЧ приемника «Альпинист» (диаметр каркаса 6,5 мм, высота 21 мм, подстроечник диаметром 2,8 мм и длиной 12 мм из феррита 600НН). Катушки L1, L3 наматывают на одном таком каркасе; L2, L4 — на другом. Катушка L1 содержит 15 витков провода ПЭВ-2 0,12, L2 — 5 витков такого же провода, L3 — 550 витков провода ПЭВ-2 0,08 с отводом от 35-го витка (считая от нижнего по схеме вывода), L4 — 180 витков ПЭВ-2 0,12 с отводом от 10-го витка. Переключатель SA2 типа МТЗ, выключатель питания SA1 типа МТ1. Источник питания — батарея «Крона», разъем ХТ1 — колодка от использованной «Кроны». Гнезда любой конструкции, но возможно меньших габаритов.

Большинство деталей генератора смонтированы на плате (рис. 8.18, в ) из одностороннего фольгированного стеклотекстолита. На этой же плате укреплены выключатель питания и переключатель диапазонов. Плата с деталями прикреплена к крышке корпуса гайками, навинченными снаружи на выключатель и переключатель. Гнезда укреплены на боковой стенке крышки. Батарею питания размещают внутри корпуса, внешний вид которого показан на рис. 8.18, г .
