В Бессонов - Радиоэлектроника для начинающих (и не только)

Рис. 8.18. Комбинированный генератор ( в)

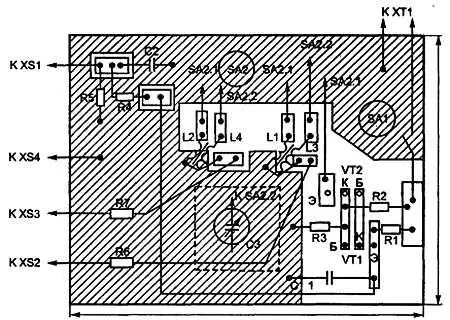

Рис. 8.18. Комбинированный генератор ( г)

Проверить работу генератора можно с помощью осциллографа. Между гнездом XS1 и корпусом (гнездо XS4) наблюдают колебания напряжения синусоидальной формы. Амплитуда их составляет примерно 0,2 В, частота около 2 кГц. При подключении осциллографа к гнезду XS2 на экране появляются короткие синусоидальные затухающие импульсы частотой следования около 2 кГц. Подобрав длительность развертки осциллографа так, чтобы наблюдались небольшие пачки импульсов (или одиночный импульс), рассматривают форму этих импульсов. Устанавливают ротор конденсатора переменной емкости в положение, соответствующее наибольшей емкости, и подбирают с помощью ферритового сердечника катушек L1, L3 наименьшую частоту диапазона — 0,15 МГц. Для этого можно воспользоваться промышленным генератором (если он имеется) и сравнить период высокочастотных колебаний образцового генератора с периодом синусоидальных колебаний импульсов. Перестройкой ферритового сердечника добиваются равенства этих периодов. Если промышленного генератора нет, длительность периода (частоту колебаний) можно определить приближенно, зная длительность развертки. Аналогично калибруют генератор и на втором диапазоне, когда переключатель SA2 находится в положении «2», а осциллограф подключен к гнезду XS3.

При отсутствии осциллографа можно использовать радиовещательный приемник, подавая на его вход сигнал с гнезда XS2 или XS3 и прослушивая в динамической головке звуковой сигнал при точной настройке приемника на частоту сигнала генератора. Частоту генератора в этом случае определяют по шкале приемника. Чтобы приемник не перегружался, сигнал от генератора нужно подать через конденсатор емкостью от 2 пФ и выше — емкость подбирают экспериментально.

8.7.5. Щуп-генератор на диоде с лямбда-характеристикой

При проверке работоспособности приемника или отыскании неисправности в нем совсем необязательно пользоваться сложной измерительной аппаратурой. Во многих случаях ее заменит простой щуп-генератор, содержащий несколько радиодеталей, в том числе два полевых транзистора (рис. 8.19, а ). Полевые транзисторы образуют диод с лямбда-характеристикой, который имеет на вольт-амперной характеристике участок с положительным сопротивлением, как у обычного диода, и участок с отрицательным сопротивлением, как у туннельного диода.

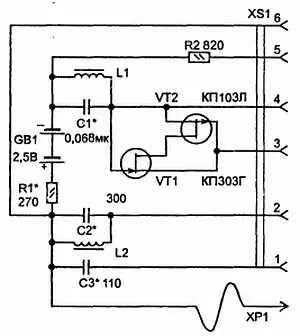

Рис. 8.19. Схема щуп-генератора на диоде с лямбда-характеристикой ( а)

Хотя на схеме показаны соединенными стоки транзисторов, аналогичные результаты получаются и при соединении истоков. Щуп-генератор вырабатывает электрические колебания синусоидальной формы частотой 2, 465 или 500 кГц, причем высокочастотные колебания промодулированы по амплитуде сигналом звуковой частоты 2 кГц. Таким образом, этим генератором можно проверять усилители звуковой и промежуточной частоты. Конструктивно он выполнен в виде одного основного узла — собственно генератора — и трех приставок — переходников со щупами на конце. При использовании того или иного переходника на выходе щупа-генератора получается соответствующий сигнал. Резонансная частота контура L1C1 около 2 кГц, а контуров L2C2 и L2C2C3 — 500 кГц и 465 кГц соответственно.

Питается генератор от источника GB1 с э.д.с. 2, 5 В. Напряжение подается на генератор при подключении к розетке XS1 одного из переходников. Соединения между штырьками вилки переходника задают тот или иной режим работы генератора. На рис. 8.19, б изображены схемы переходников. При подсоединении переходника «2 кГц» подключен только контур L1C1, переходников «500 кГц» или «456 кГц» — оба контура соответственно L1C1, L2C2 или L1C1, L2C2C3.

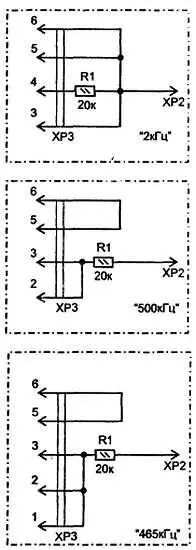

Рис. 8.19. Схема щуп-генератора на диоде с лямбда-характеристикой ( б)

Вместо полевого транзистора КП303Г можно применить КП303В или КПЗОЗД, а вместо КП103А — КП103В. Оба транзистора в щупе желательно подбирать с одинаковыми или возможно близкими начальными током стока и напряжением отсечки. Если таких транзисторов нет, можно собрать схему аналога диода (рис. 8.20) на транзисторах КП103Л или КП103К. Они отличаются друг от друга напряжением отсечки.

Рис. 8.20. Схема аналога диода с лямбда-характеристикой

Для транзистора КП103К напряжение отсечки равно 4 В, а для КП103Л — 6 В. У транзистора КП303Д напряжение отсечки менее 8 В. Рабочая точка выбирается на середине падающего участка вольт-амперной характеристики аналога диода (рис. 8.21).

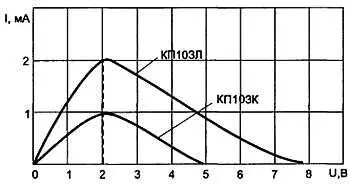

Рис. 8.21. Вольт-амперная характеристика аналога диода с лямбда-характеристикой

Для изменения (уменьшения) наклона отрицательного участка характеристики аналога диода можно включить между истоками транзисторов резистор (рис. 8.19, а ). Конденсаторы в щупе-генераторе могут быть КЛС, КМ, КТ, К10-7В и другие малогабаритные, причем конденсаторы С2, С3 следует брать с возможно малым температурным коэффициентом емкости (группы П33, М33, Н30, МПО). Резисторы — типа MJIT-0,125. Катушка L1 намотана на кольце типоразмера К16х8х6 из феррита 600НН — 300 витков провода ПЭВ-2 0,08. Катушка L2 выполнена на стержне диаметром 2,8 мм и длиной 12 мм из феррита 150ВЧ (подстроечник контура KB-диапазона радиовещательного приемника) — она содержит 100 витков провода ПЭВ-2 0,12, размещенных в два слоя (намотка — виток к витку) на длине 9 мм. Источник питания — два последовательно соединенных элемента РЦ53 либо аккумуляторы Д-0,06, Д-0,1. При использовании аккумуляторов их можно периодически подзаряжать через гнезда 5 и 6 розетки XS1 без разборки конструкции. Розетка XS1 — типа СГ-5 с пятью гнездами-контактами. Контактом 6 служит ее корпус. В переходниках использованы вилки СШ-5, в которых контактом 6 также служит корпус.

Конструкция щупа-генератора показана на рис. 8.19, в . Большая часть деталей генератора смонтирована на небольшой плате из фольгированного материала. Одни детали размещены сверху, другие — снизу. На одном из концов платы сделан выступ, на который надевают катушку L1, на выступе укреплен пружинящий контакт — он касается вывода источника питания (на схеме контакты не показаны). Другой контакт выполнен в виде металлического диска, соединенного изолированным проводником с соответствующими деталями платы.
