Таким образом, разговорный ток, проходя по обмоткам I и II трансформатора в противоположных направлениях, создает разностный результирующий магнитный поток, который индуцирует в обмотке III TV переменную э.д.с. Величины результирующего магнитного потока индуцируемой э.д.с. и их направления определяются степенью согласованности параметров линии и телефонного аппарата. Одновременно разговорный ток, проходя через сопротивление R к, вызовет падение напряжения на нем. Для полной противоместной схемы аппарата необходимо, чтобы э.д. с, индуцируемая в обмотке III TV, и падение напряжения на R кбыли равны по величине и противоположны по фазе. В этом случае телефон окажется подключенным.

9.3.1. Простой телефон[24]

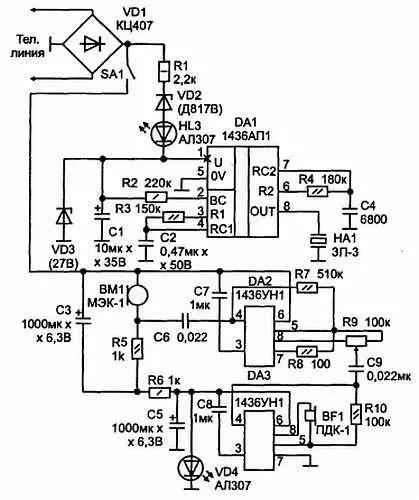

Схема этого телефонного аппарата (рис. 9.2) обладает следующими отличительными свойствами по сравнению с широко известными:

• в вызывном устройстве отсутствует высоковольтный разделительный конденсатор, и оно постоянно включено в шлейф телефонной линии;

• использование в качестве микрофонного и телефонного усилителей микросхем К1436УН1 (аналог МС34119) позволило сократить до минимума количество элементов «обвязки» разговорного узла.

Рис. 9.2. Схема простого телефонного аппарата

Данный телефон позволяет принять вызов и провести разговор. Его можно использовать для кухни, ванной комнаты и т. д. Разместить можно в корпусе детской игрушки, в пенале от зубной щетки. При желании схему можно дополнить и номеронабирателем. Микросхема звонка К1436АП1 (аналог DBL5001/2) включена по стандартной схеме. Единственное отличие — в цепь питания микросхемы включен стабилитрон VD2 с напряжением стабилизации 82 В. Благодаря ему вызывное устройство не шунтирует телефонную линию при наборе номера и при разговорном соединении.

Разговорный узел собран на микросхемах DA2 и DA3. Конденсатор С3 и резистор R6 — фильтр питания для микрофона ВМ1. С7 — блокировочный. Нагрузкой микросхемы DA2 является резистор R8. Схема подавляет местный эффект. Регулировка ее производится резистором R9.

При стабильных параметрах R5, ВМ1, R7, R8 резистор R9 можно заменить на два постоянных резистора.

Величина сигнала для телефона BF1 устанавливается резистором R10. Микросхема DA3 питается от параметрического стабилизатора R6-VD4-C5. Конденсатор С8 — блокировочный.

Из-за простоты и хорошей повторяемости эту схему можно использовать для улучшения старых телефонных аппаратов.

9.3.2. Усилитель к телефону

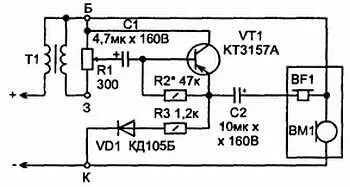

Предлагается конструкция, простая в изготовлении и легко присоединяемая к аппарату. Питание усилителя осуществляется от телефонной сети, как и в аппаратах последних моделей. Собирается он всего на одном транзисторе VT1, включенном по схеме с общим эмиттером (рис. 9.3).

Рис. 9.3. Схема усилителя к телефонному аппарату

Стоящий на входе переменный резистор R1 позволяет регулировать уровень сигнала, поступающего на линию. Режим транзистора по постоянному току задает резистор R2, а с эмиттерной нагрузки R3 усиленный звуковой сигнал через разделительный конденсатор С2 поступает на «наушник» BF1 телефонной трубки. Кроме усилителя, на рисунке дан фрагмент схемы аппарата «Спектр-3», с которым схожи многие модели прошлых выпусков. Для них характерны дисковый номеронабиратель и угольный микрофон. Именно на последнем образуется во время разговора постоянное напряжение порядка 8…16 В, которое используется в качестве источника питания усилителя. Таким образом, по постоянному току усилитель присоединен параллельно микрофону. Роль диода VD1 — защитить усилитель от повышенного напряжения обратной полярности, когда трубка снята во время звонка. Броски напряжения прямой полярности усилителю не страшны, поскольку здесь применены достаточно высоковольтные транзистор КТ3157А и конденсаторы типа К50-24. Другие детали — переменный резистор СП-0,4 и постоянные МЛТ-0,25.

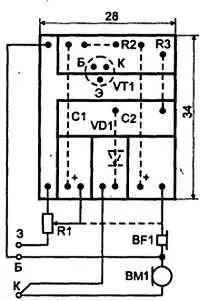

Усилитель собирают на односторонне фольгированной плате, эскиз которой со стороны печатных проводников приведен на рис. 9.4.

Рис. 9.4. Печатная плата усилителя к телефонному аппарату

Изолирующие границы проводящих участков получают сквозным прорезанием фольги. На рисунке показана также распайка выводов радиоэлементов, находящихся с обратной стороны, и внешние соединения платы с узлами телефонного аппарата и вынесенным резистором-регулятором R1.

Налаживают усилитель перед его установкой в телефон. Для этого к местам платы, которые должны соединяться с клеммами «б» и «к» аппарата, подают соответственно «+» и «—» от любого источника постоянного тока с напряжением 9 В. В разрыв одной из них включают, соблюдая полярность, миллиамперметр с пределом измерения порядка 10 мА. Подбирая при необходимости номинал резистора R2, устанавливают величину коллекторного тока около 4 мА, после чего плату помещают в корпус телефона.

Отыскать места для присоединения усилителя несложно. Сняв донышко аппарата, увидим три провода, идущих внутрь от спирального шнура трубки. Они разного цвета — зеленого, белого и красного. Клеммы, к которым они присоединены, на рисунках обозначены буквами «з», «б» и «к». Провод, соединяющий телефон BF1 с клеммой «з» (на рис. 9.4 показан пунктиром), отсоединяют и подают к выводу С на плате. Освободившуюся клемму «з» соединяют новым проводником с одним из крайних выводов R1. Как подключаются провода к остальным клеммам, думается, понятно и без особых пояснений.

Усилитель размещают в любой свободной полости аппарата и крепят к корпусу полоской изоляционной ленты. При подозрении, что детали усилителя могут касаться неизолированных участков схемы аппарата, всю плату в сборе пеленают витками изоленты. Регулятор громкости крепится на корпусе аппарата гаечкой, для чего нужно просверлить в удобном месте отверстие. На ось регулятора насаживается небольшая ручка.

Устройство почти не нагружает линию, вполне прилично усиливает звук. Если же возникнет «микрофонный эффект» в виде свиста, вскройте трубку и вложите в ручку кусок поролона.

9.3.3. Телефонный квазиблокиратор[25]

Устройство предназначено для подключения к одной телефонной линии и одной ячейке АТС (на один номер) двух телефонных аппаратов. Оно позволяет избавится от взаимных помех и подслушивания разговоров, как это бывает при параллельном соединении.
