Описываемое устройство автоматически включает магнитофон для записи разговора и выключает, когда будет положена трубка. При эксплуатации приставки-автомата магнитофон должен быть постоянно включен на запись. Включение и выключение происходят путем коммутации цепи питания. Схема устройства показана на рис. 9.13.

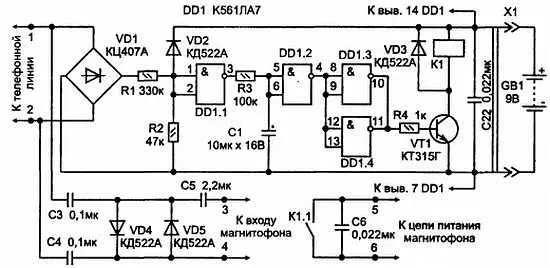

Рис. 9.13. Схема устройства для записи телефонных разговоров

Напряжение телефонной линии приложено к делителю на резисторах R1 и R2. Когда трубка лежит на рычаге, в линии напряжение около 60 В, на выходе элемента DD1.1 низкий уровень, конденсатор С1 разряжен, на выходе DD1.3 также низкий уровень, транзистор VT1 закрыт, реле К1 обесточено, питание магнитофона выключено. При снятии трубки напряжение в линии падает до 5… 12 В, на выходе DD1.1 — высокий уровень, конденсатор С1 начинает заряжаться через резистор R3. При достижении на выводах конденсатора порогового уровня состояние элементов DD1.2 и DD1.3 изменяется на противоположное, в результате чего на выходе DD1.3 появляется высокий уровень. Транзистор VT1 открывается, реле К1 срабатывает. Через замыкающиеся контакты реле поступает питание на магнитофон. Напряжение звуковой частоты с линии подается через цепь С3, С4, VD4, VD5, С5 на линейный вход магнитофона.

По окончании разговора, как только телефонная трубка будет положена на рычаг, напряжение в линии возрастет до 60 В. На выходе элемента DD1.1 появляется низкий уровень. Конденсатор С1 начинает разряжаться через резистор R3 и элемент DD1.1. Как только напряжение на конденсаторе достигнет порогового уровня, элементы DD1.2 и DD1.3 изменят свое состояние. Транзистор VT1 закроется, контакты реле К1 разомкнутся и отключат питание магнитофона.

Поскольку постоянная времени цепи R3C1 значительно больше периода следования серии «наборных» импульсов, при снятии трубки и наборе номера магнитофон остается обесточенным. Однако, если снять трубку и не набирать номер какое-то время, конденсатор С1 успеет зарядиться и магнитофон включится.

Посылка сигнала вызова (80…120 В, 25 Гц) также не изменяет состояния элементов DD1.2 и DD1.3. Диод VD2 ограничивает напряжение на входе элемента DD1.1. Сопротивление конденсаторов С3 и С4 на частоте 25 Гц высоко, поэтому они не шунтируют вызывной сигнал. Диоды VD4 и VD5 ограничивают напряжение на входе магнитофона на уровне 0,6…0,7 В.

Микросхема К561ЛА7 заменима на K561ЛE5, а также на аналогичные серий К176 и 564. Диодную сборку КЦ407А (VD1) можно заменить на КЦ402Б, КЦ405Б или четырьмя диодами с допустимым обратным напряжением более 200 В. Транзистор VT1 — структуры n-р-n с допустимой мощностью рассеивания коллектора не менее 150 мВт. Реле К1 — напряжение срабатывания 5…7 В, например, РЭС10 (паспорт РС4.524.302 или 031-04-02), РЭС15 (паспорт РС4.591.003).

Детали устройства смонтированы на печатной плате из фольгированного стеклотекстолита. Ее чертеж показан на рис. 9.14.

Налаживание устройства сводится к подбору резисторов R1 и R2 для обеспечения четкого срабатывания элемента DD1.1 при поднятии и опускании трубки. Но сопротивление резистора R1 не должно быть менее 330 кОм. Время задержки срабатывания реле можно в случае необходимости, изменить подбором резистора R3.

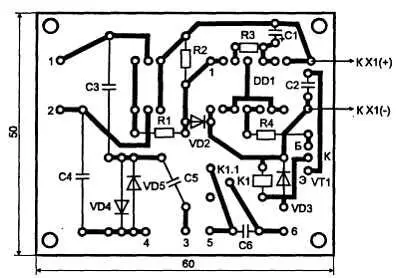

Рис. 9.14. Печатная плата устройства для записи телефонных разговоров

9.3.8. Защита от «телефонного пиратства»[28]

В последнее время из-за роста цен на услуги АТС участились случаи «телефонного пиратства», т. е. самовольного подключения к абонентским линиям АТС. Определить такое подключение поможет предлагаемый «сторож».

«Сторож» устанавливают на входе абонентской линии в квартиру. При разговоре с «пиратского» телефона, а также при пропадании напряжения в линии «сторож» подает звуковой сигнал. Благодаря батарейному питанию он определит даже тех хитроумных пиратов, которые подключатся к телефонной линии через блокиратор.

Схема устройства показана на рис. 9.15.

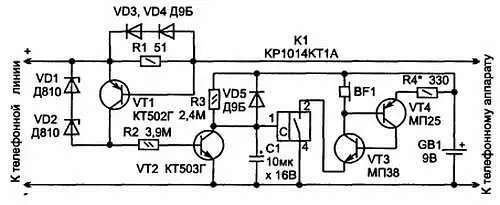

Рис. 9.15. Схема устройства зашиты от «телефонного пиратства»

При положенной трубке напряжения в телефонной линии достаточно для открывания стабилитронов VD1, VD2 и на базу транзистора VT2 через резистор R2 подается напряжение. Транзистор VT2 открыт, поэтому ключ К1 закрыт. При разговоре с «пиратского» телефона напряжение в линии падает. Стабилитроны VD1 и VD2 закрываются, закрывается и транзистор VT2. На управляющий вход ключа К1 через резистор R3 поступает отпирающее напряжение, и ключ открывается. Он замыкает цепь питания звукового генератора, собранного на транзисторах VT3 и VT4. Звучит тревожный сигнал.

Если поднята трубка на «своем» телефоне (т. е. телефонном аппарате, подключаемом после «сторожа», через резистор R1 протекает ток. Транзистор VT1 открывается, ток, протекающий через его коллектор, открывает транзистор VT2. Ключ K1 закрыт, и сигнала тревоги нет.

Конденсатор С1 нужен для того, чтобы звукоизлучатель не попискивал при наборе номера. Работа генератора описана в статье Д. Приймака «Релаксационный RL-генератор» (Сб.: «В помощь радиолюбителю», вып. 106, с. 74–80). Подбором резистора R4 можно добиться максимальной громкости звука. Ток, потребляемый устройством от источника питания в дежурном режиме, ке превышает 10 мкА.

Вместо транзисторов VT1 и VT2 можно использовать КТ502Б и КТ503Б соответственно. Транзистор VT3 — любой из серий МП35, МП37, МП38, a VT4 — МП25, МП26. Стабилитроны VD1 и VD2 — любые маломощные с напряжением стабилизации 9…10 В. Телефонный капсюль BF1 — ТА-56М (при использовании капсюля ТК-67 необходимо подобрать резистор R4). Источник питания GB1 — батарея «Крона» или «Корунд».

Все детали (кроме телефонного капсюля BF1 и источника питания GB1 смонтированы на односторонней печатной плате из фольгированного стеклотекстолита (рис. 9.16).

Устройство необходимо подключать к телефонной линии с соблюдением полярности. Благодаря большому входному сопротивлению (более 3,9 МОм) и малому «проходному» (менее 55 Ом) оно не оказывает влияния на работу АТС и телефонного аппарата.

Вместо микросхемы КР1014КГ1А можно попробовать установить n-р-n транзистор КТ342В, КТ3102Г, КТ3102Е или составной из двух транзисторов указанных серий.

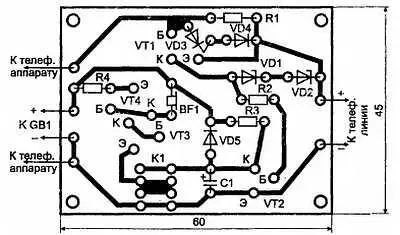

Рис. 9.16. Печатная плата устройства защиты от «телефонного пиратства»
