И, конечно, соединительные провода.

Рис. 2.2. Электрическая цепь, состоящая из гальванического элемента и резистора

Рис. 2.3. Электрическая цепь, состоящая из электрической батареи и лампы накаливания

• Источник энергии постоянного тока — выпрямитель переменного тока UZ (рис. 2.4) или электрохимическая батарея GB (рис. 2.5). Приемник энергии — телевизионный приемник (рис. 2.4) или электродвигатель постоянного тока М (рис. 2.5). И, конечно, соединительные провода.

Рис. 2.4. Электрическая цепь, состоящая из выпрямителя (преобразователя переменного напряжения в постоянное) и телевизора

Рис. 2.5. Электрическая цепь, состоящая из аккумулятора и электродвигателя постоянного тока

• В некоторых случаях источник энергии становится приемником энергии, например аккумулятор в режиме подзарядки (рис. 2.6).

Рис. 2.6. Электрическая цепь, состоящая из зарядного устройства и аккумулятора (здесь аккумулятор является приемником энергии)

Для автономного питания радиоэлектронной аппаратуры наиболее широко используются электрохимические источники тока — гальванические элементы и батареи, а также аккумуляторы (рис. 2.7).

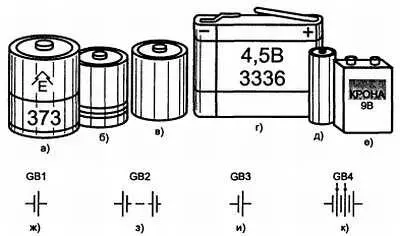

Рис. 2.7. Внешний вид гальванических элементов и батарей, их УГО и БЦО

Наибольшее распространение получили элементы 373 ( а ), 343 ( б ) и 316 ( д ). Они различаются размерами и емкостью, исчисляемой в ампер-часах. При одних и тех же условиях эксплуатации химические элементы большего размера обеспечивают питание устройства более продолжительное время. Начальное напряжение элементов в среднем равно 1,6 В. У их аналогов — элементов таких же размеров «Орион М», «Юпитер М» и «Уран М» — электрические характеристики на 10…30 % лучше.

Параметр «емкость в ампер-часах», широко применявшийся для оценки количества электричества, отдаваемого гальваническими элементами или батареями, в настоящее время почти полностью вышел из употребления. Причина этого в том, что определение величины емкости, как произведения величины разрядного тока на время разряда, встречает затруднения, поскольку в процессе разряда элемента или батареи разрядный ток не остается постоянным.

Более удобным параметром, который в настоящее время и является основным для большинства гальванических элементов и батарей, является продолжительность работы, Это время, в течение которого напряжение на выводах элемента (или батареи), разряжаемого на внешнюю цепь с заданным сопротивлением, снижается до некоторой конечной, тоже заданной величины.

Продолжительность работы большинства цилиндрических элементов при непрерывном разряде, в том числе применяемых для питания транзисторных приемников, определяется в нормальных условиях (комнатная температура) при разряде на цепь с сопротивлением 20 Ом до конечного напряжения 0,85 В. Гарантированная продолжительность работы в этом режиме свежеизготовленных элементов типа 332 составляет 6 часов, элементов типа 343 — 12 часов и элементов 373 «Марс» — 40 часов.

Если элемент или батарею разряжать на сопротивление меньшей величины или после длительного хранения, то продолжительность их работы сокращается.

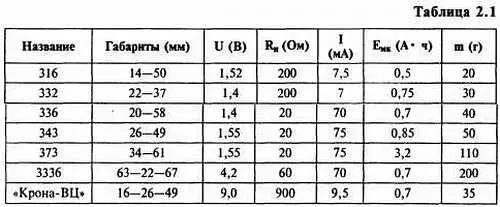

Основные параметры некоторых элементов и батарей приведены в таблице 2.1.

В таблице приняты следующие обозначения: U — напряжение в начале разряда; R н— сопротивление нагрузки; I — разрядный ток; Е мк— емкость элемента или батареи (в ампер∙часах); во второй колонке приводятся габариты источника — там, где приведены две цифры, первая означает диаметр круглого элемента, а вторая его высоту; там, где приведены три цифры, они, как обычно, относятся к высоте, длине и ширине; в последней колонке таблицы приведена масса m в граммах.

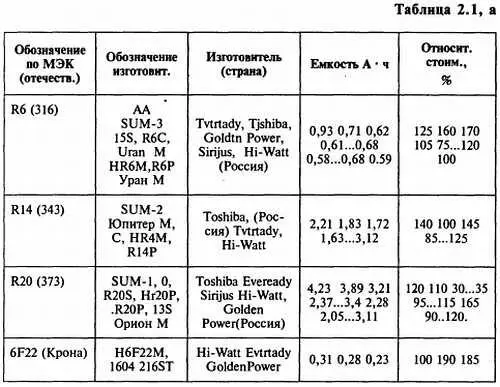

В таблице 2.1, а представлены результаты испытаний 200 экземпляров различных батареек.

Карманные радиоприемники питаются от малогабаритных батарей типа «Крона» ( е ), начальное напряжение которых 9 В. Используются также батареи 3336ЛT ( г ), начальное напряжение которых равно 4,5 В, или аккумуляторная батарея 7Д-0,1 из дисковых аккумуляторов ( в ), начальное напряжение которой 8,75 В. Батарею можно составить и из последовательно соединенных аккумуляторов Д-0,1 или Д-0,25. Напряжение каждого из них равно 1,25 В. Соединив два аккумулятора, как показано на рис. 2,7, к , получим батарею, номинальное напряжение которой равно 2,5 В.

На схеме гальванический элемент и аккумулятор обозначаются так, как показано на рис. 2.7, ж,з соответственно. Батарею можно обозначать и так, как на рис. 2.7, и , указывая ее напряжение в вольтах.

Широкое применение в радиоэлектронике находят резисторы. Наиболее распространенные типы непроволочных резисторов (рис. 2.8): ВС( а ) — высокостабильные, сопротивлением 10 Ом…1 МОм на рассеиваемую мощность 0,125…10 Вт; УЛМ( б ) — углеродистые лакированные малогабаритные, сопротивлением 10 Ом…1 МОм на рассеиваемую мощность 0,12 Вт; МЛТ( в ) — металлизированные лакированные теплостойкие, сопротивлением 8,2 Ом… 10 МОм на рассеиваемую мощность 0,125…2 Вт. Кроме названных, используются и другие типы непроволочных резисторов: ОМЛ, ОМЛТЕ(при таких же параметрах, что и МЛТ, обладают повышенной механической прочностью и надежностью); МТ, МТЕ, С1-4и С2-6(по внешнему виду, размерам и рассеиваемой мощности аналогичны резисторам МЛТ, но более теплостойкие).

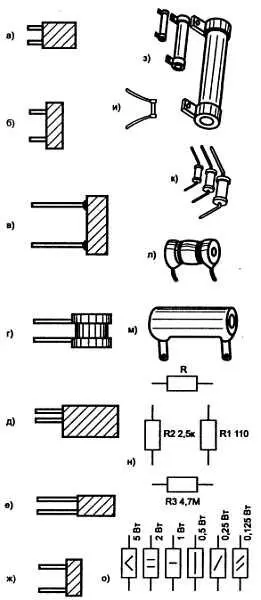

Рис. 2.8. Внешний вид, УГО и БЦО постоянных резисторов

Из проволочных резисторов в радиоэлектронной аппаратуре применяются следующие типы: ПЭ( г ) — проволочные эмалированные, сопротивлением 1 Ом…51 кОм на рассеиваемую мощность 7,5…150 Вт; ПЭВ( д ) — проволочные эмалированные влагостойкие, сопротивлением 1 Ом…56 кОм на рассеиваемую мощность 2,5…100 Вт. Для печатного монтажа специально разработаны и выпускаются резисторы С5-14В( з ), С5-22( и ), С5-41( к ), С5-44( л ), С5-49( м ), С5-55( н ), С5-58( о ), сопротивлением 1 Ом…20 МОм на рассеиваемую мощность 0,05…10 Вт.
