Чтобы любой прибор надежно работал в отведенный для него гарантийный срок, резисторы не должны работать в предельном режиме. Рассеиваемая резистором мощность не должна превышать 0,8∙ Р макс.
Условное графическое обозначение (УГО) постоянных резисторов с указанием рассеиваемой мощности показано на рис. 2.8, ж: чем больше рассеиваемая мощность, тем больше размеры резистора .
На рис. 2.8, в показан общий вид резисторов МЛТ.
IV. Температурный коэффициент сопротивления (TKR) — это величина, характеризующая относительное изменение сопротивления резистора при изменении температуры на 1 °C.
Так, ТКС резисторов типа МТ и МЛТ не превышает 0,02 %/С.
Вы можете провести несколько экспериментов. Возьмите какой-либо резистор, например МЛТ или ВС, подключите его к омметру. Прибор «покажет» какое-то сопротивление резистора. Поднесите под резистор на расстоянии нескольких сантиметров горящую спичку и понаблюдайте за положением стрелки омметра.
В этом эксперименте стрелка отклонится незначительно, это означает, что резисторы МЛТ и ВС имеют малый ТКС. А вот если вы проделаете аналогичный эксперимент с терморезистором (о них речь пойдет ниже), то увидите, что его сопротивление меняется значительно при изменении температуры.
V. Уровень собственных шумов резистора— это отношение электрического напряжения помех резистора, возникающих при прохождении по нему постоянного тока, к приложенному напряжению.
По уровню шумов некоторые резисторы делятся на две группы.
К группе А относятся резисторы, уровень шумов которых не более 1 мкВ/ В в полосе частот 60 Гц…6 кГц. К группе Б относятся резисторы, уровень шумов которых превышает 1 мкВ/ В. Некоторые специальные резисторы имеют более низкий уровень собственных шумов, а переменные резисторы имеют более высокий уровень за счет шумов переходного контакта.
А как на практике проявляется этот параметр? Во время паузы при прослушивании передач по приемнику (особенно если он много лет находится в эксплуатации) в динамике прослушивается «шипение». Это и есть проявление собственных шумов резисторов (и других элементов приемника).
Широкий класс резисторов составляют переменные резисторы (потенциометры), которые позволяют плавно изменять сопротивление. Они делятся на непроволочные, проволочные и полупроводниковые. Среди непроволочных переменных резисторов наибольшее распространение получили резисторы следующих типов (рис. 2.9): СП( а ) — сопротивления переменные от 470 Ом до 5 МОм на рассеиваемую мощность 0,25…2 Вт; СПО( е ) — сопротивления переменные объемные от 47 Ом до 4,7 МОм на рассеиваемую мощность 0,15…2 Вт; СПЗ— малогабаритные с выключателем ( б ) и без него ( в ).
Потенциометры имеют три вывода: два от концов токопроводящего слоя и средний от щетки ползунка. УГО потенциометра на схемах показано на рис. 2.9, ж слева, а подстроечного резистора — на рис. 2.9, ж справа. Кроме одинарных применяются сдвоенные переменные резисторы ( г ); варианты УГО их на схемах показаны на рис. 2.9, к .

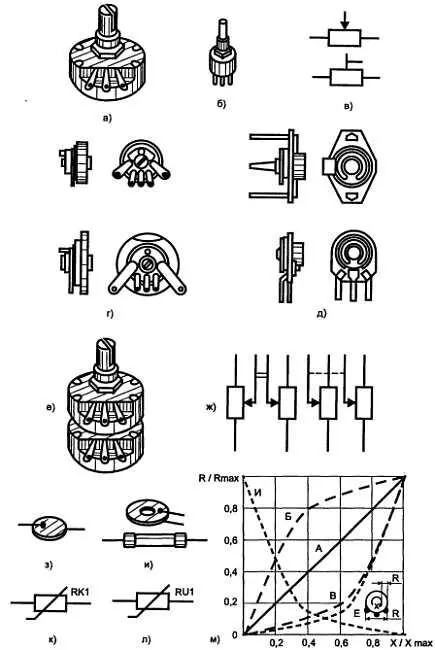

Рис. 2.9. Внешний вид, УГО и БЦО непроволочных и полупроводниковых переменных резисторов
По характеру изменения сопротивления в зависимости от угла поворота оси резистора переменные непроволочные резисторы выпускаются со следующими функциональными характеристиками ( д ): А— линейные, Б— логарифмические, В— обратно логарифмические. Характеристики Еи Иимеют сдвоенные переменные резисторы с общей осью, применяемые в регуляторах стереобаланса двухканальных стереофонических устройств: один из них включается в левый канал, другой — в правый. Маркировка переменных резисторов и БЦО (Буквенно-цифровое обозначение) их на схемах такие же, как и постоянных.
Для стабилизации работы радиоэлектронной аппаратуры используются полупроводниковые резисторы — терморезисторы ( з ) и варисторы ( л ). Основной параметр первых — температурный коэффициент сопротивления (TKR), в зависимости от которого они делятся на терморсзисторы с отрицательным ТКС и с положительным ТКС. Номинальное сопротивление терморезисторов составляет 1 Ом… 10 МОм. Используются для температурной стабилизации электрических цепей и контуров, для температурной компенсации электроизмерительных приборов, в устройствах измерения и регулирования температуры и в устройствах автоматики и контроля. УГО и БЦО терморезистора с положительным TKR на схемах показаны на рис. 2.9, и . Параметры терморезисторов приведены в таблице П1 Приложения.
Варисторы — это полупроводниковые резисторы, сопротивление которых зависит от приложенного напряжения. Они выпускаются двух видов: стержневые и дисковые (рис. 2.9, л ). Находят применение в стабилизаторах и ограничителях напряжения, в частности в устройствах стабилизации высоковольтных источников напряжения телевизоров, для стабилизации тока в отклоняющих катушках кинескопов, в системах размагничивания цветных кинескопов, в системах автоматического регулирования и т. д. УГО и БЦО варисторов на схеме приведены на рис. 2.9, м . Параметры варисторов приведены в таблице П2 Приложения.
Конструкция переменных проволочных резисторов, используемых в радиоэлектронной аппаратуре, зависит от назначения и места установки в устройстве. При внутренней установке такие резисторы (рис. 2.10, а ) могут иметь линейную либо функциональную зависимость сопротивления от перемещения подвижного контакта и выполняются как с круговым, так и с прямолинейным перемещением подвижного контакта. Пределы изменения их сопротивления составляют 10 Ом…47 кОм при допустимой рассеиваемой мощности 1…5 Вт.
Широкое распространение получили переменные резисторы группы ПП1 и малогабаритные подстроечные резисторы группы СПБ. УГО резистора с плавным регулированием сопротивления показаны на рис. 2.10, б : слева общее обозначение, справа — переменный резистор, у которого не используется один вывод.

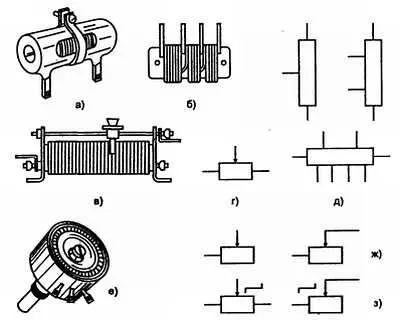

Рис. 2.10. Общий вид, УГО проволочных переменных резисторов
Прежде чем вести разговор об электрическом токе, совершим маленький экскурс в историю. Он поможет усвоить основные понятия об электричестве.
• Уильям Гильберт (1540–1603 гг.) предложил прилагательное электрическийдля описания силы притяжения (янтарь, натертый шерстью или мехом, притягивает перья или кусочки соломы); это понятие происходит от греческого слова электрон, означающего янтарь.
