Возьмите 300 мм голого провода диаметром 23 мм (или изолированного, с которого надо снять изоляцию) и разрежьте его на 12 одинаковых кусков длиной 25 мм, чтобы из них сделать куб, закрепив точки соединения посредством пайки. Допускается использовать только плоскогубцы с длинными губками, паяльник, припой, флюс. И никакого другого инструмента и приспособлений. Это должно научить вас держать конструкцию неподвижной во время ее охлаждения. После того как куб будет готов, дать ему остыть, а затем положить его на ладонь и сжать руку в кулак. Если хотя бы одно из соединений нарушится, надо проделать все еще раз, взяв новые куски проводов.

Можно выбрать другой путь. Нарезать куски медной проволоки длиной 30…50 мм и толщиной 2…3 мм. Обмотать освобожденный от изоляции монтажный провод вокруг этой проволоки (2–3 витка) и соединить его путем пайки. Инструмент тот же, что и выше. Это упражнение надо повторять до тех пор, пока не будут получаться аккуратные, блестящие, прочные соединения.

При пайке надо соблюдать несколько правил, тогда и пайка будет получаться надежной и аккуратной.

• Лучше всего пользоваться припоями ПОС-61, ПОС-50, ПОС-40 и спирто-канифольными флюсами.

• Необходимо прогреть место соединения до такой температуры, чтобы приложенный к нему припой мог расплавиться. Припой должен расплавиться благодаря теплу, отдаваемому местом соединения. Частая ошибка заключается в том, что припой расплавляют паяльником в надежде на то, что он стечет с паяльника и прилипнет к месту соединения. Это грубая ошибка!

• Место соединения следует тщательно зачистить.

• Место соединения должно быть неподвижным до тех пор, пока расплавленный припой не затвердеет.

• Не перегревать места соединения.

• Припоя не должно быть слишком мало.

• Припоя не должно быть слишком много.

Опыт многих практиков показывает, что качество пайки во многом определяется мастерством монтажника и тем выше, чем ниже давление паяльника на печатную плату при пайке, чем меньше перепаек элементов и чем меньше время пайки при заданной температуре паяльного наконечника (внутренние дефекты на печатных платах практически не появляются, если время пайки меньше 3 с).

Распайка, хотя в это и трудно поверить, может быть немного проще пайки. Распаять контакт может почти каждый, но не повредить компоненты и проводники печатной платы очень нелегко. Для распайки надо иметь приспособления для отсасывания расплавленного припоя. Это может быть резиновый сжимающийся шар («груша»), снабженный соответствующим наконечником. После расплавления припоя отпускают до этого сжатую «грушу», происходит всасывание припоя внутрь ее. Для этих же целей можно использовать медную оплетку, заполненную флюсом. Ее подносят к расплавленной точке, нагревают паяльником, и расплавленный припой проникает внутрь оплетки благодаря капиллярному эффекту.

1.6.4. Припои и флюсы

Припои — это сплав металлов, предназначенный для соединения деталей и узлов пайкой. Выбор припоя производят в зависимости от соединяемых металлов или сплавов, от способа пайки, температурных ограничений, размера деталей, требуемой механической прочности и коррозийной стойкости и др. Для пайки толстых проводов используют припой с температурой плавления более высокой, чем для пайки тонких проводов. В некоторых случаях необходимо учитывать и электропроводность припоя (напоминание: удельное сопротивление олова равно 0,115, а свинца — 0,21 Ом мм 2/м).

Припой разделяют на мягкие с температурой плавления ниже 400 °C и твердые с температурой плавления более 500 °C. Твердые припои отличаются более высокой прочностью при растяжении. К ним относятся, главным образом, медно-цинковые (ПМЦ) и серебряные (ПСр) припои.

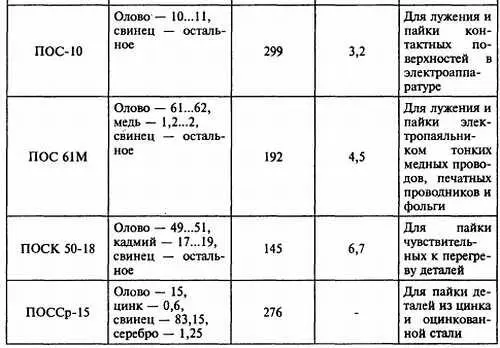

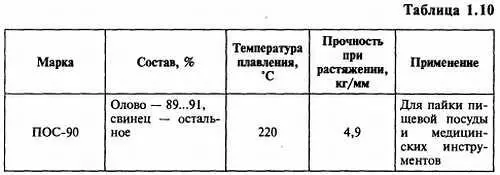

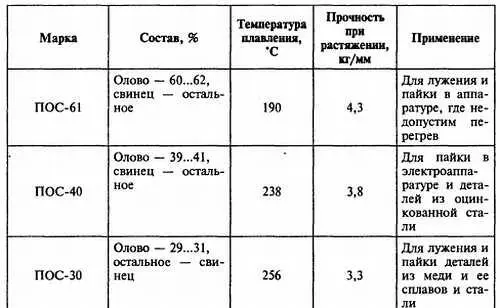

В радиотехнической промышленности и радиолюбительской практике наиболее широко используются мягкие припои, изготовленные на оловянной, свинцовой, висмутовой, кадмиевой и цинковой основах. Основные данные наиболее распространенных припоев приведены в таблице 1.10.

Для самостоятельного приготовления припоя компоненты состава (олово и свинец) отвешивают на весах, расплавляют смесь в металлическом тигле над газовой горелкой и, перемешав расплав стержнем из стали, стальной пластинкой снимают пленку шлака с поверхности расплава. Затем осторожно разливают расплав в формы — желоба из жести, дюралюминия или гипса. Плавку необходимо выполнять в хорошо проветриваемом помещении, надев защитные очки, перчатки и фартук из грубой ткани.

Флюс — это вещество или смесь, предназначенные для растворения й удаления оксидов с поверхности спаиваемых деталей. Кроме того, во время пайки они защищают от окисления поверхность нагреваемого металла и расплавленный припой. Все это способствует увеличению растекаемости припоя, а следовательно, улучшению качества пайки. Флюс выбирают в зависимости от соединяемых пайкой металлов или сплавов и применяемого припоя, а также от характера сборочно-монтажных работ.

При монтаже электро- и радиоаппаратуры наиболее широко применяются канифоль и флюсы, приготовленные (на основе) с добавлением неактивных веществ — спирта, скипидара, глицерина. Остаток канифоли негигроскопичен и является хорошим диэлектриком.

Прочную пайку с ровной поверхностью застывшего припоя можно получить, применив жидкий канифольный флюс, составленный из 20 г измельченной в порошок чистой канифоли, растворенной в 35…40 г чистого спирта, бензина или скипидара.

Практически установлено, что при указанной пропорции составных частей флюс при пайке не дает вспышки паров растворителя. Этот флюс нужно хранить в пузырьке с притертой пробкой. Для жидкого флюса не рекомендуется применять канифоль, предназначенную для натирания скрипичного смычка, так как пайка может быть загрязнена посторонними примесями. Хранить жидкий флюс также удобно в полиэтиленовой масленке, хоботок которой закрывается специальной пленкой. С помощью такой масленки можно легко и быстро нанести требуемое количество флюса на место пайки. При этом флюс расходуется значительно экономичнее, уменьшается испарение его растворителя, пайка получается более чистой и аккуратной.

Еще один состав жидкого флюса: канифоль — 6 %, глицерин — 14 %, спирт (этиловый или денатурированный) — остальное.
