1.3.1. Покрытие эпоксидным клеем

Покрытие эпоксидным клеем (смолой) мало уступает по внешнему виду покрытию полиэфирным лаком, которое широко используется при отделке мебели и футляров для радиоаппаратуры в промышленных условиях. Процесс состоит из следующих операций. Удалив изъяны (царапины и др.) и зачистив поверхность, размешают одну из панелей футляра в горизонтальной плоскости и ровным слоем заливают заранее приготовленной смолой с отвердителем. Готовя панель к покрытию, шлифовать ее поверхность не требуется. Толщина слоя смолы — 1,5…2 мм. Воздушные пузырьки с покрываемой поверхности нужно тщательно удалить, прокалывая их иголкой. Через 6…7 часов поверхность затвердеет, и тогда можно будет заливать другую панель. После двух — трех суток выдержки панели на воздухе приступают к се шлифовке и полировке. Сначала пользуются более грубой наждачной бумагой, а затем переходят на мелкозернистую. Бумагу нужно закрепить на ровном деревянном бруске. Во время обработки панель поливают водой. Полирование производят любой полировочной пастой с помощью куска войлока. Полученное покрытие достаточно теплостойко, не боится влаги и органических растворителей.

1.3.2. Как освежить изделия и детали из светлой древесины

Изделия и детали из светлой древесины можно «освежить» следующим способом. В чистой посуде растапливают немного белого стеарина (например, кусочек свечки) и добавляют к нему такое же количество бензина (соблюдая меры предосторожности — вблизи не должно быть открытого огня), чтобы получилась однородная, не очень густая смесь. Остывшей смесью с помощью тампона из льняной ткани натирают поверхность древесины, а через 2…3 часа полируют все шерстяной тканью.

1.3.3. Ремонт трещин

Трещины, появившиеся на деревянных футлярах, можно замаскировать пчелиным воском, после чего тщательно протереть обработанные места шерстяной тканью.

Все магнитные материалы можно разделить на две основные группы — магнитно-мягкие и магнитно-твердые. Магнитно-мягкие материалы легко намагничиваются и легко размагничиваются.

Магнитно-твердые материалы с большим трудом намагничиваются, но будучи намагниченными, могут долго сохранять магнитную энергию. Поэтому их применяют главным образом для изготовления постоянных магнитов.

По составу все магнитные материалы делятся на металлические, неметаллические и магнитодиэлектрики. К металлическим относятся чистые металлы (железо, кобальт, никель) и магнитные сплавы некоторых металлов. К неметаллическим относятся ферриты, получаемые из порошкообразной смеси оксидов железа и других металлов. Ферриты, как и металлические материалы, могут быть магнитно-мягкими и магнитно-твердыми. Магнитодиэлектрики представляют собой композиционные материалы, состоящие из 60…80 % порошкообразного магнитного материала и 40…20 % диэлектрика.

Основными металлическими магнитно-мягкими материалами, применяемыми в РЭА, являются карбонильное железо, альсиферы и низкоуглеродистые кремнистые стали. Карбонильное железо применяется при изготовлении высокочастотных магнитодиэлектрических сердечников. Из альсифера изготовляют литые сердечники, работающие в диапазоне частот не более 50 кГц, и магнитные головки. Низкоуглеродистые кремниевые стали применяют в менее ответственных узлах РЭА: они значительно уступают пермаллоям. Пермаллой — сплав железа с никелем или железа с никелем и кобальтом. Основные достоинства пермаллоя — высокое значение магнитной проницаемости в слабых полях и малое значение коэрцитивной (удерживающей) силы, недостатки — большая чувствительность к механическим напряжениям, сравнительно высокая стоимость. Применяют в магнитных элементах измерительных, автоматических и радиотехнических устройств при их работе в слабых постоянных и переменных полях с частотой до нескольких десятков килогерц. Для уменьшения потерь на гистерезисе и вихревые токи магнитно-мягкие материалы при работе в области высоких частот должны обладать высоким активным сопротивлением. К таким материалам относятся ферриты и магнитодиэлектрики. Магнитно-мягкие ферриты широко используются для изготовления сердечников различного рода трансформаторов, катушек индуктивности, магнитных антенн и других изделий РЭА, работающих в широком диапазоне частот, вплоть до СВЧ-диапазона.

На основе магнитно-твердых ферритов изготовляют постоянные магниты. Магнитодиэлектрики, несмотря на несколько пониженные магнитные характеристики, чем у ферритов, применяют для изготовления сердечников высокочастотных узлов РЭА. Это обусловлено большой стабильностью их характеристик по сравнению с ферритами и возможностью изготовления из них сердечников сложной формы.

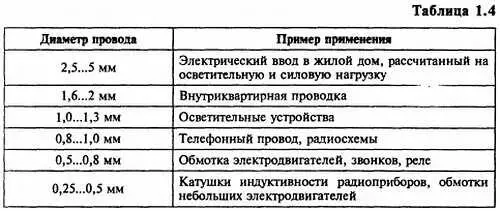

В таблице 1.4 указаны диаметры некоторых проводов и примеры их применения.

1.5.1. Обмоточные провода

1.5.1.1. Медные обмоточные провода

Они предназначены для изготовления обмоток трансформаторов, дросселей, реле, высокочастотных катушек, резонансных контуров и т. п. Эти провода могут иметь эмалевое покрытие, из волокнистых материалов и комбинированную изоляцию из эмали и волокнистых материалов. Эмалевая изоляция обладает лучшими электроизоляционными свойствами по сравнению с волокнистой изоляцией. Эмалированные провода на масляных лаках марок ПЭЛ и ПЭЛ У применяются для изготовления обмоток различного рода катушек, однако если провод при изготовлении обмотки или в процессе работы катушки испытывает повышенные механические воздействия, то эти провода дополнительно защищают обмоткой из хлопчатобумажной пряжи, капроновым волокном или натуральным шелком (марки ПЭЛБО, ПЭЛШКО, ПЭЛШО и т. п.). Термостойкость проводов перечисленных марок, включая ПЭЛ и ПЭЛУ, порядка 100…105 °C, причем обмотка из капронового волокна выше по термостойкости, чем из натурального шелка и хлопчатобумажной пряжи. Кроме того, капроновое волокно превосходит натуральный шелк по стойкости против истирания и более надежно при воздействии таких растворителей, как бензин, бензол, трансформаторное масло и т. п. Электроизоляционные свойства капрона такие же, как у натурального шелка, и несколько выше, чем у хлопчатобумажной пряжи.

Однако, несмотря на высокую механическую прочность, провода с волокнистой изоляцией имеют значительно больший наружный диаметр, чем эмалированные. Поэтому созданы высокопрочные эмалированные провода марки ПЭВ-1 и ПЭВ-2, ПЭЛР-1, ПЭЛР-2, ПЭВТЛ-1 и ПЭВТЛ-2. Провода последних марок обладают повышенной термостойкостью, выдерживая длительный нагрев до 130 °C, а кратковременный до 150…180 °C. По сравнению с другими высокопрочными эмалированными проводами они обладают большим сопротивлением изоляции и меньшим tgδ . Тангенс угла диэлектрических потерь tgδ характеризует удельные потери энергии в диэлектрике, находящемся в переменном электрическом поле. Чем больше tgδ , тем больше нагрев диэлектрика. Поэтому они особенно пригодны в качестве провода для намотки высокочастотных катушек индуктивности. Кроме того, провода марок ПЭВТЛ-1 и ПЭВТЛ-2 залуживаются путем погружения в расплавленный припой или при помощи паяльника без предварительной зачистки эмали и без применения флюсов. Наиболее термостойки провода марки ПЭТВ — до 155 °C. Кратковременный нагрев они выдерживают до 200 °C.
