Этим способом можно делать надписи на всех металлах и их сплавах, в том числе на поверхности из закаленной и нержавеющей стали.

1.1.14. Совместимые и несовместимые пары металлов

При механическом монтаже для крепления деталей широко используют винты, заклепки и т. п. Проводя механический монтаж, следует избегать непосредственного соединения разнородных металлов, так как иначе в месте их касания при попадании влаги (особенно это относится к наружным радио- и телевизионным антеннам) образуются недопустимые гальванические пары, вызывающие усиленную коррозию. По этой причине заклепываемые детали и заклепки рекомендуется делать из однородных или совместимых металлов.

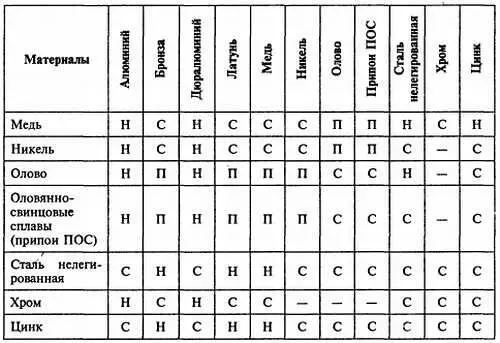

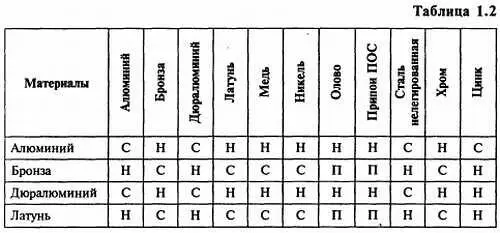

В таблице 1.2 приведены совместимые и несовместимые пары металлов.

Обозначения : С— совместимые пары; Н— несовместимые пары; П— совместимые при пайке, но несовместимые при непосредственном соприкосновении; «—» — не паяются.

1.2.1. Области применения

В электрических схемах, работающих при повышенных температурах, в качестве изоляции применяется асбест, керамика, слюда. Электрические провода, подводящие ток к нагревательным элементам, обычно изолируются асбестом, защищенным сверху хлопчатобумажной оплеткой. Слюда и керамика применяются в качестве основы для обмоток нагревательных элементов, например утюгов, паяльников (они хорошие изоляторы и выдерживают значительный нагрев).

В высокочастотных цепях в качестве изоляторов применяют стеатит (радиофарфор) и полистирол.

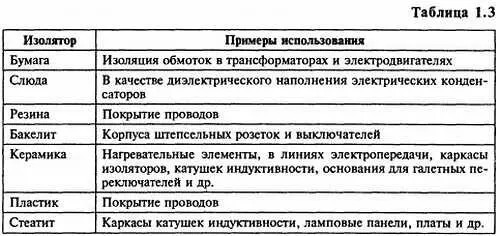

В таблице 1.3 приведены примеры использования различных диэлектриков.

1.2.2. Работа с изоляционными материалами

Обработка органического стекла

Склеивать детали из органического стекла можно целлулоидным клеем, который легко приготовить, растворив в ацетоне очищенную от эмульсии фотопленку (вместо ацетона можно использовать жидкость для снятия маникюрного лака). При использовании целлулоидного клея получается средняя прочность склеиваемого шва. Лучшие результаты дает дихлорэтановый клей, который растворяет органическое стекло и образует более прочный шов. Для изготовления этого клея стружку или отходы органического стекла погружают в раствор дихлорэтана (50 г). Густота клея зависит от количества органического стекла — чем его больше, тем гуще клей. На склеиваемую поверхность палочкой или кисточкой наносят густой слой клея и через 2–3 минуты производят склеивание. Излишний клей удаляют тряпкой. Хранить клей следует в стеклянной посуде с притертой пробкой. Склейку следует производить под вытяжной трубой или в проветриваемом помещении, потому что, высыхая, клей выделяет вредные вещества.

Так как достать дихлорэтан не всегда удается, дихлорэтановый клей можно заменить клеем для кожи, который продается в магазинах хозяйственных товаров. Процесс склеивания очень прост: склеиваемые поверхности густо смазывают клеем, соединяют и просушивают в течение 15 минут при температуре 30…35 °C. Клей для органического стекла может быть получен также, если растворить стружки органического стекла в уксусной кислоте.

Для поверхностной окраски органического стекла можно приготовить состав из опилок органического стекла, уксусной эссенции (уксусной кислоты) и пасты для заправки шариковых ручек. В шести частях (по объему) крепкой уксусной эссенции следует полностью растворить одну часть опилок органического стекла и в раствор добавить пасту. От ее количества зависит интенсивность краски. Уксусная эссенция растворяет поверхностный слой органического стекла, и краска, проникая в него, придает стеклу соответствующий цвет.

Полировка органического стекла производится вручную чистой сухой суконкой или же суконкой с зубным порошком. Для получения блестящей, зеркальной поверхности органическое стекло полируют мелкозернистыми составами полировочных смесей. Хорошие результаты дает использование зубной пасты.

При механической полировки нужно использовать полировальный круг из хлопчатобумажной, а не из суконной ткани, так как при сильном прижимании детали к суконному вращающемуся кругу полируемую поверхность можно оплавить. Такой изъян ликвидировать очень трудно, а порой и невозможно.

Работа со стеклотекстолитом

Лист стеклотекстолита можно расщепить с угла неострым ножом и разделить его на два тонких листа. Такому приему хорошо поддается и фольгированный стеклотекстолит.

Двусторонний из одностороннего.Если вам необходима пластина двустороннего стеклотекстолита, а есть только односторонний, то это затруднение может быть разрешено сравнительно просто: надо склеить две заготовки эпоксидным клеем (или, в крайнем случае, клеем БФ-2).

В случае, когда имеющийся односторонний стеклотекстолит слишком толст, можно рекомендовать удалить часть слоев стеклоткани. Для этого лезвием ножа расщепляют каждую заготовку с одного из углов и разделяют ее на две части. Следует заметить, что расщепить заготовку удается не всегда.

Резка листового материала

Для этих целей наиболее удобны специальные резаки, изготовленные из старых ножовочных полотен. Детали сложной конфигурации можно вырезать лобзиком, используя ножовочное полотно для металла.

Органическое стекло можно разрезать обыкновенной ниткой № 00. Нитку натягивают в станке для ножовочного полотна или в лобзике. Резку производят так, как и ножовкой. Этим способом можно выполнять фигурную резку органического стекла с большой точностью. Для фигурной резки можно также воспользоваться отрезком нихромовой проволоки (или никелиновой) диаметром 0,2…0,3 мм, натянув на изоляторах в станке для ножовочного полотна или в лобзике и подключив к электрической сети через низковольтный трансформатор или автотрансформатор. Температуру проволоки надо подобрать опытным путем, изменяя приложенное к ней напряжение.

Трещины в органическом стекле

Продолжение трещины в органическом стекле можно приостановить, если в конце трещины просверлить отверстие диаметром 2…3 мм.

Нарезание резьбы в пластмассах

Вполне удовлетворительные результаты, особенно для резьбы М4 и менее, можно получить, спилив резьбу винта или шпильки с двух сторон вдоль длины. Чтобы нарезанная резьба была более чистой, по резьбе изготовленного метчика нужно «пройти» соответствующей плашкой или гайкой. Шпилька, болт или винт должны быть стальные и иметь нарезную, а не накатную резьбу.
