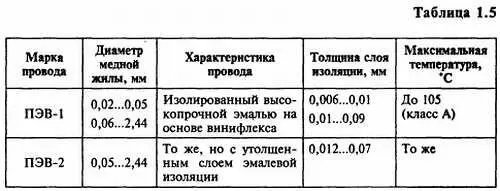

Основные параметры наиболее часто применяемых медных обмоточных проводов приведены в таблице 1.5.

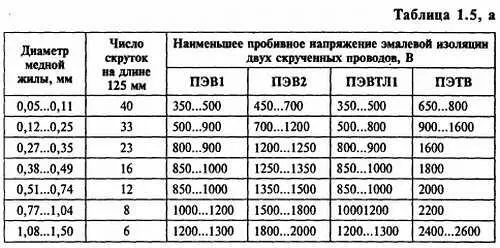

Пробивные напряжения эмалевой изоляции четырех видов обмоточных проводов приведены в таблице 1.5, а .

При выборе марки провода учитывают рабочую температуру, электрическую прочность изоляции и надежность провода. В аппаратуре на полупроводниковых приборах используются в основном провода с эмалевой изоляцией. При повышенных требованиях к надежности аппаратуры рекомендуются провода с двухслойной изоляцией. Провода с комбинированной изоляцией применяют при повышенных механических нагрузках в процессе намотки или эксплуатации аппаратуры.

1.5.1.2. Высокочастотные обмоточные провода (литцендраты)

Они предназначены для изготовления высокочастотных катушек индуктивности с высокой добротностью. Эти провода состоят из пучка эмалированных проволок (их количество может быть более 1000) диаметром 0,05; 0,07; 0,1 и 0,2 мм. Изготовление таких проводов из большого числа изолированных проволок вызвано явлением так называемого поверхностного эффекта. Суть его заключается в том, что на высоких частотах ток вытесняется к внешней поверхности провода под действием переменного магнитного поля внутри сплошного провода, в результате чего увеличивается активное сопротивление этого провода. Чтобы ослабить это вредное влияние, высокочастотный провод составляют из большого числа изолированных друг от друга проволок, увеличивая тем самым его токонесущую поверхность.

Выпускаются высокочастотные обмоточные провода следующих марок: ЛЭЛ и ЛЭП — без дополнительной изоляции пучка; ЛЭЛО — с обмоткой из шелка с лавсаном в один слой; ЛЭП КО — с обмоткой из капронового волокна в один слой; ЛЭШО — с обмоткой из натурального шелка в один слой; ЛЭЛД — с обмоткой из шелка с лавсаном в два слоя; ЛЭШД — с обмоткой из натурального шелка в два слоя. Провода марок ЛЭП и ЛЭПКО перед лужением не требуют зачистки.

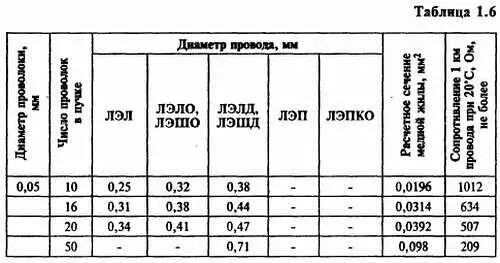

Основные параметры некоторых высокочастотных обмоточных проводов приведены в таблице 1.6.

1.5.1.3. Обмоточные провода высокого сопротивления (манганин, константан, нихром)

Для изготовления образцовых резисторов, магазинов сопротивлений, шунтов к измерительным приборам и добавочных сопротивлений к вольтметрам используют манганин, обладающий малым TKR (температурным коэффициентом сопротивления), большим удельным сопротивлением и малой термоэдс в контакте с медью.

Для изготовления реостатов и балластных резисторов используют проволоку из никелина, нейзельберга, реотанаи константана, а в нагревательных приборах — из нихрома, фехраляи хромаля.

Константановые провода, изолированные эмалями на масляных лаках (марка ПЭК), изготавливаются из твердой проволоки диаметром 0,03…0,09 мм и из твердой и мягкой проволоки диаметром 0,1…0,15 мм.

Манганиновые провода с эмалями на масляных лаках изготавливаются из твердой (марка ПЭМТ) и мягкой (марка ПЭММ) проволоки.

Нихромовые провода, изолированные масляной эмалью, выпускаются под маркой ПЭНХ. Кроме упомянутых, выпускаются эмалированные высокопрочные константановые, манганиновые и нихромовые провода с повышенной толщиной изоляции (маркируются соответственно цифрами 1 и 2), причем манганиновые и константановые провода изготавливаются из твердой и мягкой проволоки, а нихромовые провода только из мягкой проволоки.

Термостойкость всех проводов (кроме нихромовых марки ПЭНХ) такая же, как у медных проводов с соответствующей изоляцией.

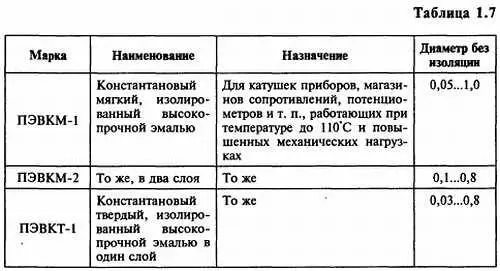

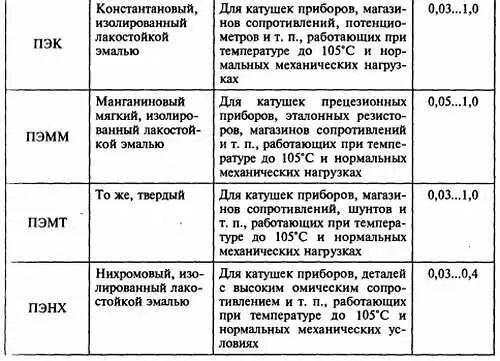

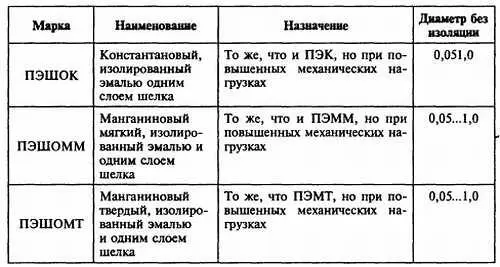

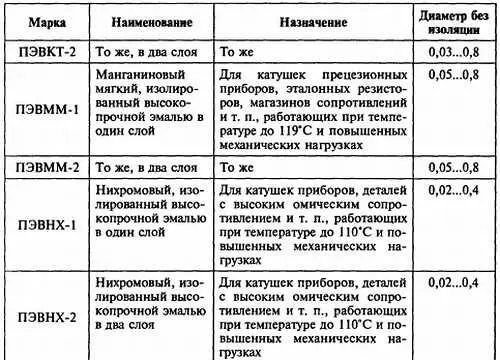

Марки и основные применения наиболее распространенных обмоточных проводов высокого сопротивления указаны в таблице 1.7.

1.5.2. Монтажные провода

Выпускаются в изоляции из полихлорвинила, полиэтилена, а также с волокнистой дополнительной изоляцией (первый слой).

Провода с волокнистой изоляцией применяют в аппаратуре, работающей в нормальных условиях (при невысокой влажности и температуре), когда исключена возможность конденсации воды в аппаратуре и отсутствуют резкие климатические изменения. Наиболее термостойки провода с изоляцией из фторопласта (до 250 °C).

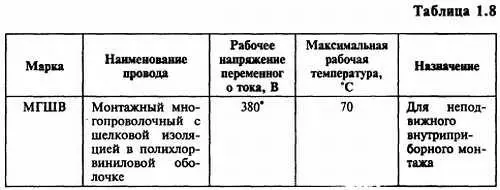

По конструкции токопроводящей жилы различают однопроволочные (негибкие) и многопроволочные (гибкие) монтажные провода. Основные параметры монтажных проводов приведены в таблице 1.8.

* Только для проводов с токопроводящей жилой сечением 0,07 и 0,12 мм 2; провода с большим сечением токопроводящих жил могут работать при напряжениях до 1000 В переменного тока.

1.6.1. Устройство паяльника

Паяльник — один из основных инструментов радиолюбителя. По своей конструкции паяльники могут быть различными. Но наибольшее распространение у радиолюбителей получили паяльники с медным жалом — прямым или изогнутым. Нагревательным элементом в них обычно служит нихромовый провод, намотанный на металлическую трубку, в которую вставляется медный стержень (жало). Для изоляции намотки от металлической трубки между ними прокладывается слой слюды.

Новый паяльник должен быть соответствующим образом подготовлен к работе. Рабочей части жала паяльника должна быть придана заостренная форма (30°), что часто делают с помощью напильника. Однако обработку жала лучше делать ковкой, так как наклеп уменьшает интенсивность растворения меди и затрудняет образование раковин, сокращающих срок службы напильника. Затем приступают к залуживанию. Для этого, слегка нагрев паяльник, покрывают слоем канифоли (опускают жало паяльника в канифоль) рабочую часть жала для предохранения медной поверхности от окисления. Перегрев паяльника перед покрытием его канифолью недопустим . Если же паяльник по какой-либо причине все же оказался перегретым и зачищенная часть жала покрылась темно-синим налетом окиси меди, то его следует остудить и вновь зачистить. Как только жало нагреется до температуры плавления припоя, рабочая поверхность его должна быть целиком покрыта припоем (т. е. следует облудить жало).
