В Бессонов - Радиоэлектроника для начинающих (и не только)

2. Внесистемная единица магнитной индукции.

3. Способность веществ проводить постоянный электрический ток.

4. Характеристика магнитного поля.

5. Величина, характеризующая изменение магнитной индукции поля в веществе.

7. Энергетическая характеристика электростатического поля.

9. Датчик температуры, действие которого основано на возникновении термоэдс.

11. Накопитель электрической энергии.

13. Система из двух или более проводников, разделенных диэлектриком.

15. Совокупность явлений, связанных с действием магнитного поля.

16. Диэлектрик, длительно сохраняющий наэлектризованное состояние.

17. Основная характеристика магнитного поля.

18. Образование ионов и свободных электронов из атомов и молекул.

19. Класс физических величин, к которым относится напряженность электрического поля.

20. Американский ученый-самоучка, впервые наблюдавший термоэлектронную эмиссию.

24. Траектория электрона, движущегося вокруг ядра атома.

25. Намагниченный ферромагнетик.

26. Один из электродов транзистора.

27. Система двух равных и противоположных по знаку электрических зарядов.

28. Единица электрической проводимости в СИ.

29. Прибор, пропускающий электрический ток только в одном направлении.

31. Устройство для электрического соединения или разъединения цепей (состоящее обычно из вилки и розетки).

32. Области магнетика, самопроизвольно намагниченные до насыщения.

37. Источник электрического поля, связанный с материальным носителем.

38. Единица электрической емкости в СИ.

1, а )При подключении вольтметра к перегоревшей лампе он покажет напряжение сети. Когда вольтметр подключен к исправной лампе, его показания будут равны нулю.

1,б ) При подключении неизолированных концов провода к выводам сгоревшей лампы, все лампы гирлянды загорятся.

2) Пренебрегая потерями в источнике питания, напишем уравнение, определяющее мощность, рассеиваемую в цепи: 25 I 2+ 5 = 30 I. Мы получили полное квадратное уравнение (а х 2+ Ь х+ с = 0, где а = 25, b = -30, с = 5) 25 I 2— 30 I+ 5 = 0. Решив это уравнение относительно I , получим значения токов, при которых на реостате R1 рассеивается мощность, равная 5 Вт: I 1= 1 А, I 2= 0,2 А.

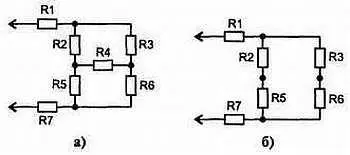

3) Эту схему можно нарисовать по-другому (см. рис. а ). Если подключить к зажимам схемы источник напряжения, то можно заключить, что на резисторе R4 напряжение равно нулю и сила тока через него равна нулю. Тогда схему можно перерисовать так (см. рис. б ). А сопротивление этой цепи легко рассчитать.

Ответ: R = 3 Ом.

4) В схеме а) — лампы 1,2: в схеме б) — лампа 4: в схеме в) — лампа 3: в схеме г) — лампа 4.

5) Общее сопротивление параллельно соединенных резисторов R5 и R6 составляет 200 Ом, т. е. равно сопротивлению резистора R3. Если это так, то суммарная сила тока, протекающая через резисторы R4, R5, R6, равна 1 А, а общая сила тока в цепи — 3,75 А.

6) а) 6 Ом; б) 18 Ом; в) 4 Ом; г) 12 Ом.

1) Мощность тока в паяльнике Р= U∙ I= 220∙0,9 = 198 Вт; сопротивление обмотки паяльника R= U/ I= 220/0,9 = 244 Ом.

2) Из формулы вычисления мощности Р= U 2/ Rнаходим R= U 2/ P= 220 2/100 = 484 Ом.

3) Из формулы R = U 2/P видно: чем больше знаменатель дроби, тем меньше частное от деления. Отсюда вывод: лампа мощностью 100 Вт имеет меньшее сопротивление.

4) При последовательном соединении элементов R и С общее сопротивление цепи равно:

Z1= √[ R 2+ (1/ ω∙ C) 2],

а при параллельном соединении

Y2= ([(1/ R) 2+ ( ω∙ C) 2]

Отсюда Z2= 1/ Y2 = R/√[( ω∙ Rc) 2+ 1]

Тогда

При f = 10 6Гц, R = 1 кОм, С = 1 мкФ, Z1/ Z2= ω∙ Rc = 2π f∙ Rc >> 1, т. е. Z1>> Z2

5) При X L= X C или ω 0∙ L =1/ ω 0∙ C

6) Первый вариант ( рис. а ) — согласное соединение обмоток.

Второй вариант ( рис. б ) — встречное соединение обмоток.

1) S= Δ I/Δ U= 5/(0,6–0,4) — 5/0,2 = 25 мА/В

2, a )R = 100 Ом. Общее сопротивление цепи для прямого тока рано 20 + 100 = 120 Ом, при этом сопротивление резистора R составляет 100/120 = 0,83 от сопротивления всей цепи. Тогда U Rmax= E m∙0,83 = 2 В.

Для обратного тока общее сопротивление цепи равно 300000 + 100 ~= 300000 Ом, а напряжение на выходе (на резисторе) равно 2,4∙100/100000 ~= 0, т. е. U Rmin ~= 0.

б) R = 300 кОм. U Rmax= 2,4 В. U Rmin= 1,2 В.

3) I Б= I Э— I К= 5–4,7 = 0,3 мА.

4) I Б= I Э— I К= 18–17 = 1 мА. h 21Э= Δ I К/Δ U Б= 17/1 = 17

5) h 21Э= h 21б/(1- h 21б)= 0,95/0,05 = 19

1) Для нахождения характера изменения тока в цепи, схема которой приведена на рис. 5.22,а, воспользуемся следующими рассуждениями. В те полупериоды синусоидального напряжения, когда диод находится в прямом включении, падение напряжения на нем согласно рис. 5.22, б не превышает 0,5 В и пренебрежимо мало по сравнению с приложенным ко всей цепи напряжением. Поэтому ток в цепи определяется только сопротивлением резистора нагрузки, т. е.

I= U вх/ R н= 160/5000 = 0,032 А = 32 мА.

В те полупериоды, когда диод находится в обратном включении, сила тока в цепи согласно рис. 5.24, в не превышает 10 мкА. Таким образом, сила тока в нагрузке на рис. 5.22, а представляет собой сигнал, состоящий из двух полуволн с амплитудами 32 мА и 10 мкА. Осциллограмма силы тока приведена на рисунке, причем для наглядности полуволны изображены в разных масштабах.

2) В каждый полупериод синусоидального напряжения ток проходит через два диода и нагрузочный резистор R н. Таким образом, общее сопротивление нагрузки R но, подключенной к вторичной обмотке трансформатора, равно 120 + 10 + 10 =140 Ом. Тогда сила тока через сопротивление нагрузки равно:
