I m = U 2m∙ n тр/ R но= 140∙0,1/140 = 0,1 А.

3) U Н. пер= 12,45 В, U Н. пост= 19,6 В, К пост= 0,98, K пер= 0,62, К пост/ K пер= 1,58. Коэффициент передачи по переменному току K пер= U Н. пер/ U Вх. перопределяется делителем напряжения, одним из плеч которого является резистор R , а другим — параллельное соединение резистора R ни емкостного сопротивления конденсатора Х с= 1/ ω∙ С; коэффициент передачи по постоянному току определяется делителем R, R н.

4) В задаче приведена статическая характеристика стабилизатора, т. е. зависимость выходного напряжения от входного. По своему функциональному назначению стабилизаторы отличаются тем, что в них достигается неизменность выходного напряжения в широком диапазоне изменения входного, т. е. их статическая характеристика приближается к вольт-амперной идеального источника напряжения с R вн= 0. Определенная сложность при решении задачи заключается в том, что коэффициент стабилизации представляет собой дифференциальную величину и от вас требуются навыки по нахождению производной. Коэффициент стабилизации находится из следующего соотношения:

K ст= U н/ U вх∙d U вх/d U н

Зависимость U н= f ( U вх) задана в условии в виде линейной функции, следовательно, ее производная равна постоянной величине d U вх/d U н= 100. Таким образом, коэффициент стабилизации в данном случае равен:

K ст= [(0,01∙ U вх+ 10)/ U вх]∙100

где U вх— в вольтах.

Подставляя в последнее выражение заданные в условии значения входного напряжения, получаем K ст= 101; 21; 11.

5) Изменение напряжения на выходе стабилизатора Δ U ст= Δ I ст∙ R д= 16∙10 -3В. Тогда относительное изменение напряжения на выходе стабилизатора равно

Δ U ст/ U ст= 16∙10 -3/8 = 2∙10 -3

1) К i= 40 дБ, К р= 20 дБ.

2) K 1u= U 1вых/ U 1вх= 0,2/0,01 = 20. K 2u= U 2вых/ U 2вх= 4/0,220. К= K 1u∙ K 2u= 20∙2 = 40 (400).

3) Конденсаторы C1, С2, СЗ являются разделительными, т. е. отфильтровывают постоянные составляющие сигналов, конденсаторы С Э1и С Э2обеспечивают стабильность рабочих режимов транзисторов, так как шунтируют возникающие высокочастотные колебания. Резисторы R5, R7 служат для температурной стабилизации рабочих режимов транзисторов. Резистор R4 является резистором обратной связи между каскадами. Резистор R6 определяет уровень выходного сигнала усилителя, R3 — усиление входного сигнала первого каскада, а делитель R1-R2 — смешение входного сигнала первого каскада. Для регулировки коэффициента усиления первого и второго каскадов можно использовать соответственно резисторы R3 и R6, для регулировки коэффициента нелинейных искажений — конденсатор С Э1, для регулировки коэффициента обратной связи — резистор R4.

4) Коэффициент усиления, выраженный в децибелах, определяется из выражения:

K дБ= 20∙lg(Δ U вых/ U вх) = 20∙lg K(1)

Из этого выражения, получаем:

К= 10∙lg ( KдБ/20)(2)

Обозначив через х абсолютное изменение коэффициента К , можно записать:

К+ х= 10 ( KдБ+ Δ KдБ)/20(3)

В полученном уравнении, кроме х , неизвестны также и значения К и К дБ, поэтому их можно исключить, поделив выражение (3) на (2):

К+ ( х/ К) = 10 Δ KдБ/20

После несложных преобразований из этого выражения можно выделить искомое относительное значение изменения коэффициента:

х/ К= 10 Δ KдБ/20— 1 (4)

Подставляя в уравнение (4) заданные в условиях изменения коэффициента К дБ, по таблице логарифмов находим:

х/ К= 10 0,05— 1 = 0,12 и х/ К= 10 0,15— 1 = 0,41

Следовательно, изменение коэффициента усиления к лежат в пределах 12…41 %.

5) Коэффициент усиления К uуменьшится, а входное сопротивление увеличится, так как в схеме возникнет отрицательная обратная связь по переменному току К u. ос = — h 21Э R к/ R вх. ос, R вх. ос ~= r б+ (1 + h 2IЭ)( r Э+ R Э). При сильной обратной связи, когда R Э >> r Эи R Э >> r б, будем иметь К u. ос ~-= R к/ R Э, R вх. ос ~= h 21Э R Э.

6) Р н= ( U вх- U бэ max) 2/ R н= 9,2 Вт.

7) Для того чтобы выходное напряжение в схеме могло иметь как положительный, так и отрицательный знак.

8) Правильно, но соединения между вертикальными проводами излишни, так как они не оказывают никакого влияния на работу.

9) При замене электромагнита сердечником из мягкого железа частота колебаний мембраны будет равна 2 кГц, так как при таком сердечнике она будет притягиваться дважды за каждый период подводимого напряжения.

1) Инверторы.

2) ИЛИ-НЕ.

3) ИЛИ

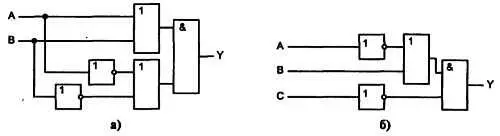

4) Рис. а и рис. б

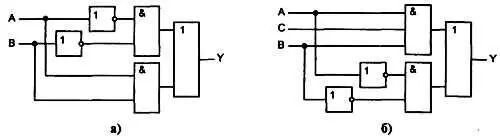

5) Рис. а и рис. б

1) Возникнут, так как Кβ = 1102490,01 > 1.

2) K mln= 1/ β= 1/0,02 = 50.

3) Для обеспечения самовозбуждения контур настраивается таким образом, чтобы его резонансная частота была выше частоты параллельного резонанса f 0кварцевого резонатора. При этом частота генерации f Глежит в пределах f K> f Г> f 0

4) Самовозбуждение достигается, если резонансная частота контура ниже частоты параллельного резонанса кварцевого резонатора. При этом f K < f Г < f 0

5) При замыкании R Kкаскад теряет свои усилительные свойства и колебания на выходе схемы срываются; б) при замыкании R э1исчезает отрицательная обратная связь по току, работоспособность схемы сохраняется, хотя и увеличивается влияние элементов схемы на форму кривой генерируемых колебаний.

6) При увеличении сопротивления резистора R1 уменьшится напряжение U R2на резисторе R2, так как U R1+ U R2= U нас. Значит горизонтальные линии + U R2и — U R2будут находится ближе к нулевой линии графика и пересекут кривую заряда-разряда конденсатора С раньше времени t 1и t 2соответственно. Таким образом, период колебаний выходного напряжения уменьшится, а, значит, увеличится частота мультивибратора;
