Клод Галле - Как проектировать электронные схемы

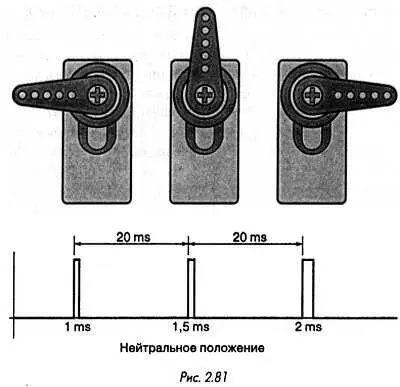

Перечисленные функции выполняются, как правило, специализированными схемами. При таком способе управления двигатели хорошо сочетаются с электронными устройствами. В данном случае применяется последовательность импульсов переменной длительности, посылаемых с постоянной частотой. Период импульсов составляет обычно 20 мс. Среднему (нейтральному) положению двигателя соответствует импульс длительностью 1,5 мс, два крайних положения достигаются при изменении этого параметра в пределах ±0,5 мс (рис. 2.81). Частота следования импульсов в данном случае соответствует частоте сети (50 Гц), однако ее изменение в широких пределах не влияет на работу двигателя.

Данный метод позволяет осуществлять управление с помощью любой цифровой схемы или с использованием микроконтроллера в сочетании с несложной программой. Номинальное напряжение источников питания и управления серводвигателем равно 4,8 В (4 аккумулятора по 1,2 В). Для этого хорошо подходит стандартный источник напряжения 5 В при условии, что он может обеспечить достаточный для вращения двигателя ток (приблизительно 500 мА). Если одновременно используется несколько двигателей, разумно предусмотреть для каждого отдельный источник питания, чтобы исключить возможные помехи.

Для подключения серводвигателя применяется малогабаритный соединительный элемент с тремя выводами, к которым подходят общий провод (черный), а также провода для подачи напряжения +5 В (красный) и управляющих импульсов (обычно оранжевый).

СУММАТОР И ВЫЧИТАТЕЛЬ АНАЛОГОВОГО ТИПА

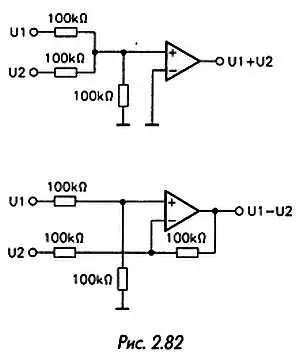

Сумматор и вычитатель напряжений входят в число базовых аналоговых схем на операционных усилителях (рис. 2.82). Они находят широкое применение, особенно для обработки и усиления сигналов, поступающих от датчиков физических величин, например температуры, механической нагрузки или показателя кислотности (pH) воды. Чтобы достичь нужной точности, следует соблюдать идентичность парных резисторов. Это требование играет более важную роль, чем точный подбор абсолютных значений сопротивлений. Соображения, высказанные по поводу резисторных цепей (см. выше), распространяются также и на данные устройства.

СИНХРОНИЗАЦИЯ ОТ СЕТИ

Напряжение электрической сети часто используется в электронных схемах в качестве опорного сигнала для генераторов тактовых импульсов или для синхронизации автоматизированных измерительных приборов. При измерении напряжений, содержащих остаточные пульсации на сетевой частоте, иногда проще произвести замер в определенный момент, чем выполнять тщательную фильтрацию сигнала (рис. 2.83 а ). При выполнении дискретных измерений через заданные промежутки времени на вход прерывания микроконтроллера часто подают прямоугольный сигнал, синхронизированный с напряжением сети. В этом случае обычно создаются оптимальные условия для снижения погрешностей измерения, связанных с различными помехами и наводками.

Для получения прямоугольных синхроимпульсов используется простая схема на стабилитроне в сочетании с резистором. Она ограничивает сверху переменное напряжение, снятое с любой точки вторичной обмотки трансформатора источника питания (рис. 2.83 б ).

Величина сопротивления вычисляется на основании максимального потенциала в выбранной точке относительно общей точки схемы, а не на основании эффективного значения напряжения на данной обмотке.

ИЗМЕРЕНИЕ ТЕМПЕРАТУРЫ

При измерении температуры высокая точность обычно не требуется, особенно когда речь идет только о фиксации превышения заданного порогового значения. Это относится, в частности, к схемам термической защиты, которыми оснащены устройства определенного класса. Долгое время в таких схемах использовались электромеханические датчики температуры, однако в настоящее время разработчики все чаще применяют электронные компоненты, не обязательно специализированные. Измерить температуру можно и с помощью обычного транзистора, как это сделано в схеме на рис. 2.84.

Собственно датчиком служит переход база-эмиттер первого транзистора, так как при нагревании напряжение на переходе существенно изменяется. Два других транзистора нужны для усиления снимаемого с датчика напряжения и для его преобразования в логический сигнал, который переключается при достижении заданной температуры (обычно 80-100 °C). В данном устройстве необходимо обеспечить хороший тепловой контакт между датчиком и радиатором, как и в случае монтажа охлаждаемых компонентов. Однако на этом контакте должно соблюдаться условие полной электрической изоляции во избежание сбоев логического сигнала.

ОТРИЦАТЕЛЬНОЕ НАПРЯЖЕНИЕ

Иногда в устройстве необходимо создать отрицательное напряжение относительно общей точки, но по экономическим соображениям или из-за недостатка места нельзя использовать дополнительный источник питания, выполняющий функции выпрямления, фильтрации и стабилизации. Зачастую при этом не нужна высокая точность и стабильность отрицательного напряжения. К таким случаям относятся, например, задача сопряжения цифрового устройства с последовательной цепью стандарта RS232 и необходимость обеспечения симметричного питания операционного усилителя в устройствах обработки аналоговых сигналов (речь, музыка и т. д.).

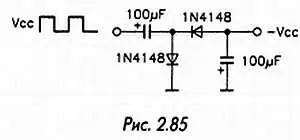

Простая схема, приведенная на рис. 2.85, вполне подходит для решения данных задач.

На вход подается любой прямоугольный сигнал, например, сигнал с какого-либо делителя или тактового генератора. Можно использовать также регулярную последовательность импульсов, предназначенных для питания индикатора или для управления устройством памяти. Полученное на выходе схемы напряжение по абсолютной величине несколько меньше амплитуды прямоугольного сигнала. В ТТЛ схемах оно составляет приблизительно 4,5 В. Ток, потребляемый нагрузкой, не должен превышать нескольких миллиампер.

СОЕДИНЕНИЕ ОБМОТОК ТРАНСФОРМАТОРА

Силовые трансформаторы радиоэлектронных устройств имеют, как правило, две одинаковые вторичные обмотки. В зависимости от предполагаемого применения их можно соединять либо последовательно — для удвоения напряжения, либо параллельно — для удвоения тока. Небольшие трансформаторы, закрепляемые непосредственно на печатной плате, обычно имеют стандартное расположение выводов. Соединение их обмоток выполняется по схеме, приведенной на рис. 2.86.
