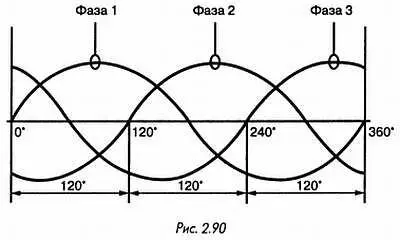

При отсутствии нулевого провода можно использовать только нагрузки, рассчитанные на линейное напряжение. К таковым относятся многие двигатели и другие силовые устройства, применяемые на промышленных предприятиях.

Если какое-либо устройство рассчитано для работы с трехфазной сетью, ему обычно недостаточно фазного напряжения (220 В). Имеются понижающие разделительные трансформаторы, рассчитанные на выходное напряжения 220 В при входном напряжении 380 В. Однако стандартные трансформаторы, которые бы обеспечивали обратное преобразование, не производятся. При необходимости можно включить понижающий трансформатор в обратном направлении, если потребляемый нагрузкой ток не слишком велик. Но перед этим нужно проверить, рассчитано ли подключаемое устройство на работу с таким напряжением.

ПРИМЕНЕНИЕ ТИРИСТОРОВ

Любителям радиоэлектроники, как правило, хорошо известны симисторы, которые широко используются в схемах, работающих на переменном токе непосредственно от сети (регуляторы света или скорости вращения двигателей). Работать же с тиристорами обычно приходится меньше. Действительно, схемы, в которых коммутирующими элементами служат тиристоры, встречаются довольно редко (за исключением устройств управления мощными двигателями постоянного тока на электрифицированном транспорте). Тиристоры небольшой мощности применяются в цепях постоянного тока в качестве электронного ключа, управляемого внешним сигналом (для выпрямления тока они обычно не используются).

Тиристор, подключенный к источнику питания последовательно с нагрузкой, переходит в проводящее состояние при подаче на управляющий электрод короткого низковольтного импульса и остается в этом состоянии после окончания управляющего импульса.

Устройство выключается либо после снятия напряжения питания, либо при подаче на управляющий электрод импульса обратной полярности. Тиристор удобно использовать для подачи сигнала тревоги и для его поддержания после устранения неисправности до момента принудительного отключения.

Другой вариант использования тиристора — включение питания схем при помощи кнопки. На схеме, приведенной на рис. 2.91, показан пример управления реле с помощью недорогого малогабаритного тиристора типа BRY55. Для включения реле на управляющий электрод устройства подается импульс тока около 5 мА, а выключение выполняется нажатием кнопки.

ГЕНЕРАТОР, УПРАВЛЯЕМЫЙ НАПРЯЖЕНИЕМ

Генератор, управляемый напряжением (ГУН), представляет собой устройство, которое вырабатывает сигнал синусоидальной или прямоугольной формы. Частота последнего определяется постоянным управляющим напряжением. Он применяется в различных областях, например в системах ФАПЧ, описанных выше. В классическом RC-генераторе частота варьируется за счет изменения емкости или сопротивления электронным способом или вручную (например, с помощью потенциометра). Автоматическая регулировка на основе цифровой или аналоговой обработки сигнала является довольно сложной задачей. Ее решение облегчается при использовании специализированных микросхем, например CD4046 или NE567.

Два других варианта управляемых генераторов приведены ниже.

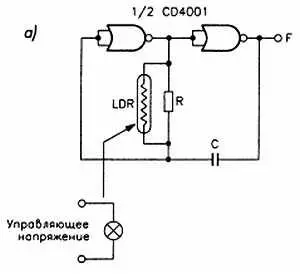

На рис. 2.92 а представлен классический мультивибратор (см. главу 5 , раздел « Классические импульсные устройства »), у которого частота генератора определяется параметрами RC-цепи.

Для регулировки цепи использован фоторезистор, сопротивление которого зависит от освещенности и изменяется путем варьирования напряжения на лампочке. Достоинством устройства является полная развязка цепи управления и генератора.

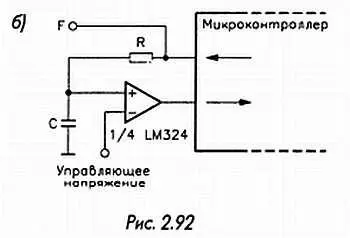

На рис. 2.92 б показан фрагмент схемы ГУН на базе микроконтроллера. На выходе в точке F формируется последовательность стандартных импульсов с частотой, заданной программным способом (как в случае аналого-цифрового преобразователя). Эта последовательность поступает на интегрирующую RC-цепочку, которая преобразует ее в постоянное напряжение, зависящее от частоты. Оно подается на один из входов операционного усилителя и сравнивается с поданным на второй вход управляющим напряжением. Разностный сигнал используется микроконтроллером для задания частоты, соответствующей уровню управляющего сигнала.

Первое включение только что собранного устройства — это всегда волнующий момент, итог длительных трудов по разработке и изготовлению, которому, возможно, предшествовали долгие недели размышлений над принципиальной схемой. Но иногда вместо удовлетворения от безошибочной работы приходит разочарование, вызванное непредвиденными обстоятельствами, или, хуже того, полный провал. Тогда для устранения неисправностей понадобится несколько необходимых приборов — от обыкновенного мультиметра до многоканального логического анализатора.

На стадии наладки неработающего устройства важной составляющей успеха является умение мыслить логически, способность к анализу и синтезу. Наличие микропроцессора не всегда поможет, поскольку иногда очень трудно определить, что является источником неисправности — технический дефект схемы или ошибка в программном обеспечении. Устранение неисправностей — хорошая школа для начинающих и не только для них!

ИСКУССТВЕННАЯ НАГРУЗКА

Тестирование источника питания или аналогичной схемы проходит через стадию поиска и выбора нагрузки, позволяющей моделировать реальные условия работы устройства. Для небольших мощностей в качестве пробной нагрузки вполне можно использовать резистор.

Иная ситуация возникает, например, с источником постоянного напряжения, способным обеспечить ток порядка 5 А при выходном напряжении около 30 В. Параллельное и последовательное включение нескольких резисторов представляется трудной задачей, особенно для рассеивания мощности 150 Вт.

Значительно удобнее использовать автомобильные лампы. Существует богатый выбор таких ламп мощностью от 5 Вт (для габаритных огней) до 40 Вт и более (лампы для фар). Есть также лампы мощностью 21 Вт (для стоп-сигналов). Самым распространенным напряжением является 12 В при большом допуске сверху, поскольку при движении автомобиля со средней скоростью генератор обеспечивает напряжение 14,4 В. Последовательное соединение двух ламп позволяет удвоить это напряжение. Упомянутый выше источник питания можно протестировать, если подключить к нему четыре лампы 12 В/40 Вт с последовательно-параллельным соединением 2x2 (рис. 3.1).
