Во всех случаях неоценимую помощь могут оказать справочные издания и многочисленные схемы, публикуемые в технических журналах.
Маркировка демонтируемых компонентов
Любая операция демонтажа неисправного прибора должна начинаться с тщательной маркировки всего набора снимаемых элементов. Следует тщательно записать цвет каждого провода, отметить ориентацию соединительных элементов, даже если для них существует единственный вариант включения. Желательно пронумеровать детали типа «вилка» и «гнездо» с помощью маркера. Также имеет смысл пометить все резьбовые детали, винты различных размеров и механические детали, сборка которых вызывает трудности. Чтобы ничего не потерять, рекомендуется разложить детали по пакетам.
При наличии подвижных элементов (кулачков, кареток и т. д.) следует точно запомнить их положение, поскольку оно может оказаться важным для электронных схемам управления при включении.
РАБОТА С МУЛЬТИМЕТРОМ
Опасность появления ошибочных показаний
На всех цифровых мультиметрах стоят индикаторы, предупреждающие пользователя о том, что батарейка скоро разрядится. У многих дешевых приборов индикатор включается слишком поздно, когда в показаниях уже появились ошибки. Если результаты измерений вызывают подозрения, следует проверить состояние батарейки. При этом не стоит использовать мультиметр для проверки его собственной батарейки из-за опасности внутреннего короткого замыкания.
Измерения на разомкнутой цепи
При высоком входном сопротивлении цифрового мультиметра (приблизительно 10 МОм) в режиме измерения переменных сигналов на индикаторе нередко появляется напряжение (иногда до 220 В), хотя измерительные щупы не присоединены. На самом деле так проявляется антенный эффект, обусловленный, как правило, работой расположенного поблизости мощного прибора.
Если цель измерения — убедиться в отсутствии напряжения перед проведением работ на схеме, это будет существенной помехой. В подобных случаях надо использовать либо гальванометрический (неэлектронный) вольтметр, либо пробник с лампочкой, рассчитанной на соответствующее напряжение.
ОЧИСТКА УСТРОЙСТВА ОТ ПЫЛИ
Полная очистка внутреннего пространства корпуса иногда является важным этапом, который предшествует любым попыткам устранения неисправностей, особенно при наличии вентилятора охлаждения (в компьютерах, источниках питания). Не следует применять компрессор с форсункой для обдува во избежание риска повреждения наиболее хрупких компонентов. Кроме того, бесполезно перегонять пыль или другие частицы мусора из одного места в другое, чтобы загнать их еще глубже. В этой ситуации пылесос гораздо лучше очистит устройство. Однако диаметр его трубы совершенно не подходит для подобного применения.

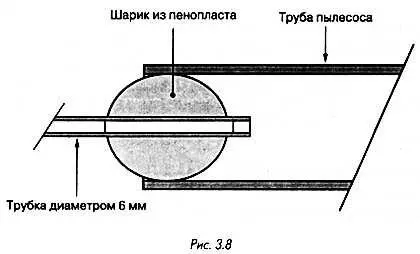

Разумнее использовать трубку меньшего сечения, подобную тем, что применяются для аэрации аквариумов. Трубка вставляется в отверстие, просверленное в шарике из пенопласта. Этот шарик вставляется в трубу пылесоса (рис. 3.8). Получившееся приспособление позволяет удалять стружку и мелкий мусор со дна корпуса после сверления и прокладки кабелей.

ИСПОЛЬЗОВАНИЕ ОСЦИЛЛОГРАФА
Проблема заземления
Сетевой шнур осциллографа снабжен заземляющим проводом, который соединен с шасси прибора внутри корпуса. Общая точка входов и выходов (зондов, синхросигналов) также связана с шасси. В домашних электроустановках корпус соединяется с нейтралью, то есть с нулевой точкой сети.
Такой тип подключения, разработанный для безопасности пользователя, вызывает серьезную проблему при проведении измерений в схемах, прямо или косвенно связанных с сетью. К ним относятся, например, схемы на симисторах или схемы, питающиеся от устройств с конденсаторами (без трансформатора). В этих случаях существует риск короткого замыкания, которое обычно не представляет опасности, поскольку срабатывает предусмотренная защита. Однако это плохо влияет на работу осциллографа. В таком случае следует убрать соединение с нейтралью, например подключив переходник с трехконтактной вилки на двухконтактную или модифицировав многоконтактную вилку. Не нужно отсоединять заземляющий провод от корпуса осциллографа.
Необходимо подчеркнуть, что такое подключение носит временный характер и должно быть устранено после проведения работ.
Существуют и другие лабораторные приборы (источники питания, генераторы), которые могут понадобиться при аналогичных измерениях, и тогда возникнет та же проблема.
След луча
Срок службы электронно-лучевой трубки осциллографа существенно сокращается, если след луча без необходимости будет иметь вид точки, расположенной в одном и том же месте (возможно выгорание люминофора в этом месте). Поэтому после каждого измерения с такой необычной настройкой нужно возвращать временную развертку в состояние, при котором след луча имеет вид прямой линии.
Влияние зонда на работу схем
Сопротивление измерительных входов осциллографа ниже, чем аналогичное сопротивлением цифрового мультиметра; оно составляет около 1 МОм против 10 МОм для мультиметра. К этому сопротивлению обычно добавляется конденсатор емкостью порядка 20 пФ. Такие величины могут явиться причиной ошибок измерения и даже нарушения нормального функционирования схемы. Например, программа микроконтроллера может давать сбои при зондировании его тактовых схем (кварцевого генератора) или схемы обнуления.
Другим типичным примером является RC-цепь, особенно когда номиналы резисторов повышены. При подключении зонда может возникнуть впечатление, что конденсатор разряжен, хотя на самом деле он постоянно заряжен из-за ошибки в схеме. Иногда таймер работает только при наличии зонда осциллографа из-за вызываемого им изменения параметров. Из всего сказанного можно сделать вывод, что при любом отклонении в работе устройства, которое зондируется при помощи осциллографа, следует изучить его с помощью принципиальной схемы, чтобы выявить возможные причины сбоя.
УТИЛИЗАЦИЯ КОМПОНЕНТОВ
Ничто не мешает утилизировать многочисленные компоненты неисправных схем или плат.
Некоторые фирмы избавляются от множества приборов или их частей, иногда находящихся в рабочем состоянии, в основном по причинам чисто экономического характера. Иногда это устаревшие модели или оборудование, ремонт которого потребует слишком высоких затрат.
Лучше хранить подобные платы, не демонтируя их, чтобы пользоваться ими по мере необходимости как банком деталей. Бессмысленно демонтировать все детали, если нет уверенности, что они когда-нибудь пригодятся. С другой стороны, если часть деталей снять, а другие выбросить вместе с платой, через некоторое время об этом можно пожалеть.
