На практике допустимо использовать все, что расположено на печатной плате, а также внешние элементы: радиаторы охлаждения, вентиляторы, сетевые шнуры, разъемы и выключатели. Конечно, вряд ли стоит снимать резисторы и другие дешевые компоненты. Хотя каждому знакома ситуация, когда в воскресенье утром вдруг понимаешь, что не хватает резистора с номиналом 8,2 кОм, без которого невозможно закончить сборку схемы из любимого журнала или собрать устройство, которое в понедельник утром необходимо продемонстрировать клиенту.

При наличии защитного лака в схемах специального исполнения операция отпайки резисторов усложняется, как и для двусторонних печатных плат. В этих случаях при отсутствии панелей для вставки интегральных схем от утилизации компонентов лучше отказаться.

ВЛИЯНИЕ ТЕМПЕРАТУРЫ И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

При устранении неисправностей температура играет важную роль. Повышение температуры, с одной стороны, бывает причиной выхода прибора из строя, а с другой стороны — может помочь в выявлении причины неисправности.

Иногда схема теряет работоспособность, а посредством тестирования не удастся выявить никаких неполадок, и такую схему можно без риска подключить к источнику питания. В этом случае для проверки допустимо использовать термическое испытание. Иногда причину неисправности можно обнаружить, если подключать все компоненты один за другим на короткое время к источнику напряжения и прикладывать к ним палец, проверяя степень нагрева. При этом надо быть осторожным, чтобы не обжечься.

Существует и другой вариант проверки: струя воздуха от фена направляется на различные участки схемы. Это также позволяет выявить возможные неполадки. Таким способом можно проводить тестирование как на разогрев, так и на охлаждение. Если сузить отверстие для выхода воздуха, то его поток можно направлять с большей точностью.

ТЕСТИРОВАНИЕ ВПАЯННЫХ КОМПОНЕНТОВ

Чтобы не отпаивать некоторые особенно чувствительные к нагреву компоненты с целью их тестирования, можно рассечь дорожки металлизации, соединяющие этот компонент с другими (рис. 3.9). После этого, обеспечив электрическую изоляцию, можно провести тестирование таким же образом, как и при отпайке компонентов.

Не рекомендуется рассекать одновременно несколько дорожек, а сразу после окончания проверки исходное соединение следует восстановить.

ТЕСТИРОВАНИЕ ТРАНЗИСТОРОВ И ДИОДОВ

Состояние транзистора, как правило, проверяют при помощи мультиметра, включенного по схеме омметра, или с помощью специального тестера с индикацией усиления транзистора. В первом случае прежде всего необходимо определить расположение выводов и тип транзистора. Если они неизвестны, нужно сравнить транзистор с другими моделями, описанными в многочисленных специализированных изданиях и справочниках. В наиболее трудных случаях приходится действовать на ощупь (при этом нет никакого риска повредить прибор), пока не обнаружится подходящая конфигурация. Если определить ничего не удалось, скорее всего, транзистор неисправен.

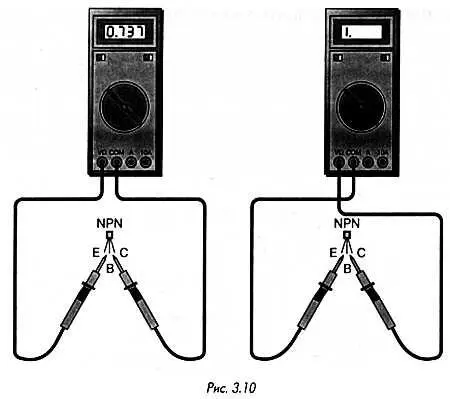

Сначала необходимо сопоставить цвета измерительных щупов с полярностью напряжения на гнездах мультиметра. Если проверяют транзистор n-р-n типа, то положительный щуп подключают к базе (рис. 3.10) и тестируют оба перехода: база-коллектор (В-С) и база-эмиттер (В-Е), которые должны пропускать ток (индикация в диапазоне между 0,600 и 0,800).

Аналогичная операция, на этот раз с отрицательным щупом, дает индикацию бесконечного сопротивления (переход не пропускает ток). С транзистором р-n-р типа производят те же действия, но тут они должны привести к противоположным результатам. Остается проверить переход коллектор-эмиттер, который не должен пропускать ток. Следует иметь в виду, что транзисторы Дарлингтона иногда имеют защитный диод. Переход, замкнутый накоротко, дает на индикаторе показание 0,00. Транзистор, не отпаянный от схемы, может выдать ошибочные показания из-за соединенных с ним компонентов. Если есть сомнения, лучше отпаять его полностью. Такую процедуру тестирования можно использовать для всех компонентов с полупроводниковыми переходами, например для диодов, светодиодов или оптопар (с обеих сторон).

Наконец, есть четырехэлектродные транзисторы, обычно имеющие два вывода базы. В этом случае применяется такая же процедура тестирования.

Диодный мост иногда нелегко протестировать из-за соединения с вторичной обмоткой трансформатора. В таком случае его необходимо предварительно демонтировать. При проверке диодных мостов надо присоединить один из измерительных щупов к отрицательному или положительному выходу моста и протестировать подключенные к этому выводу диоды.

Для проведения полной проверки необходимо выполнить восемь тестов. При этом полезно иметь под рукой эквивалентную схему, которая отражает внутреннее строение диодного моста.

ДОСТОИНСТВА ПРАКТИКИ УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ

В настоящее время умение устранять неисправности в электронных схемах сходит на нет, хотя это занятие прекрасно помогает в освоении основных технологий и знакомит с процессом изготовления различных схем. Оно открывает возможность изучения методов работы опытных специалистов в различных областях техники, живущих в разных странах; такой опыт послужит ценным дополнением к другим формам повышения квалификации. Всегда стоит задуматься о том, какие причины побудили конструктора прибегнуть именно к данному, а не к какому-либо другому типу разработки схемы. Эти причины могут быть как чисто техническими, так и экономическими. Иногда компонент используется неожиданным образом, выполняет совершенно не те задачи, для которых его создавали. Кроме того, применение оригинальной конструкции механических деталей может существенно снизить срок изготовления, а следовательно, и цену устройства.

Иногда на практике применяются подходы, которых теоретически следовало бы избегать, причем они работают, хотя и непонятно каким образом. Конечно, речь не идет о том, чтобы копировать устройства, созданные долгим трудом других людей, с целью извлечения из этого прибыли. Но возможность совершенствовать свои познания — это тоже прибыль, хотя и другого рода.

Как известно, компьютер не может функционировать без электронных схем, но сегодня все более верным становится и обратное утверждение. С появлением новых совершенных систем симуляции многие электронные схемы можно реализовать исключительно виртуально. Подавляющее большинство печатных плат разрабатывается с помощью специальных программ компьютерного проектирования. Микропроцессоры и особенно микроконтроллеры все чаще используются в качестве стандартных компонентов даже в самых простых и недорогих схемах. Следует отметить, что при улучшении качества и увеличении возможностей стоимость этих компонентов снизилась (их изготовление стало проще и дешевле). Сегодня электронщик должен не только владеть своей специальностью! но и уметь правильно обращаться с новыми компонентами.
