Импедансная связь работает совершенно аналогично RC связи. Ее преимуществом является то, что катушка индуктивности имеет очень низкое сопротивление постоянному току. Выходной сигнал переменного тока на катушке индуктивности такой же, как и на нагрузочном резисторе. Однако катушка индуктивности потребляет меньшую мощность, чем резистор, что увеличивает общую эффективность цепи.

Недостатком импедансной связи является то, что индуктивное сопротивление увеличивается при увеличении частоты. Поэтому коэффициент усиления по напряжению изменяется при изменении частоты. Этот тип связи идеален для одночастотного усиления, то есть при усилении очень узкой полосы частот.

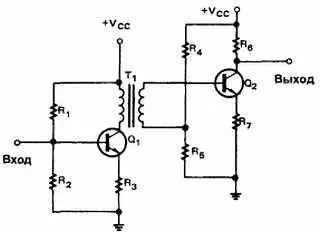

В цепи с трансформаторной связью два усилительных каскада связаны между собой через трансформатор (рис. 28–19).

Рис. 28–19. Трансформаторная связь.

Трансформатор может эффективно согласовать высокоимпедансный источник с низкоимпедансной нагрузкой. Недостатком этого метода является то, что трансформаторы громоздки и дороги. Кроме того, как и усилитель с импедансной связью, усилитель с трансформаторной связью может использоваться только в узком диапазоне частот.

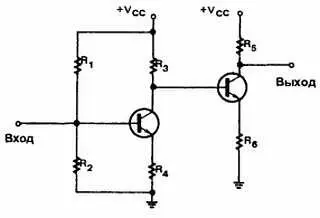

Когда необходимо усилить очень низкие частоты или сигнал постоянного тока, следует использовать усилитель с непосредственной (гальванической) связью (рис. 28–20).

Рис. 28–20. Гальваническая связь.

Усилители с гальванической связью обеспечивают равномерное усиление по току и напряжению в широком диапазоне частот. Усилители этого типа могут усиливать частоты от нуля герц (постоянный ток) до многих тысяч герц. Однако усилители с гальванической связью преимущественно применяются на низких частотах.

Недостатком усилителей с гальванической связью является то, что они нестабильны. Любые изменения выходного тока первого каскада усиливаются вторым каскадом. Это происходит потому, что смещение второго каскада непосредственно связано с первым каскадом. Для повышения стабильности требуется использование дорогих прецизионных компонентов.

28-3. Вопросы

1. Каковы четыре основных метода соединения транзисторных усилителей?

2. Где, в основном, используется резистивно-емкостная связь?

3. В чем разница между резистивно-емкостной связью и импедансной связью?

4. В чем недостаток трансформаторной связи?

5. Какой метод связи используется при усилении низкочастотных сигналов и сигналов постоянного тока?

Усилители с гальванической связью или усилители постоянного токаиспользуются для усиления низкочастотных сигналов или для усиления сигналов постоянного тока. Усилитель постоянного тока также используется для устранения индуктивных потерь в цепях связи. Усилители постоянного тока применяются в компьютерах, измерительном и тестирующем оборудовании и в промышленной аппаратуре для управления производственными процессами.

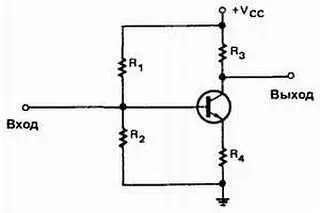

Простейший усилитель постоянного тока изображен на рис. 28–21.

Рис. 28–21. Простой усилитель постоянного тока.

Чаще всего используется усилитель с общим эмиттером. Изображенная схема содержит цепь смещения на основе делителя напряжения и эмиттерную цепь обратной связи. В цепях этого типа не используется конденсатор связи. Входной сигнал подается прямо на базу транзистора. Выходной сигнал снимается с коллектора.

Усилитель постоянного тока может обеспечивать усиление как по току, так и по напряжению. Однако, он применяется, главным образом, в качестве усилителя напряжения. Усиление по напряжению одинаково для сигналов постоянного и переменного токов.

В большинстве случаев одного каскада усиления недостаточно. Для получения более высокого усиления требуются два или более каскадов. Соединенные вместе два или более каскадов называются многокаскадным усилителем .

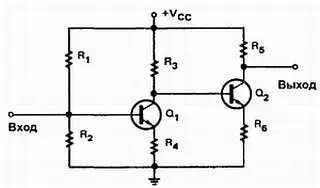

На рис. 28–22 изображен двухкаскадный усилитель.

Рис. 28–22. Двухкаскадный усилитель постоянного тока.

Входной сигнал усиливается первым каскадом. После этого усиленный сигнал поступает на базу транзистора второго каскада. Общее усиление цепи равно произведению коэффициентов усиления по напряжению двух каскадов. Например, если и первый, и второй каскады имеют коэффициент усиления по напряжению равный 10, то общий коэффициент усиления цепи равен 100.

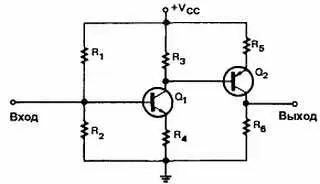

На рис. 28–23 изображен усилитель постоянного тока другого типа. В нем используются транзисторы типов n-р-n и р-n-р . Цепь такого типа называется комплементарным усилителем . Функции этой цепи такие же, как и у цепи, изображенной на рис. 28–22. Разница только в том, что транзистор второго каскада р-n-р типа, р-n-р транзистор, перевернут, так что на эмиттер и коллектор подается напряжение смещения правильно.

Рис. 28–23. Комплементарный усилитель постоянного тока.

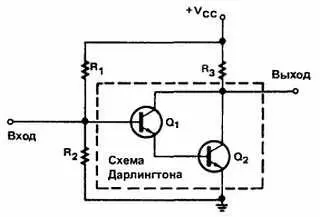

На рис. 28–24 изображены два соединенных вместе транзистора, работающих, как одно целое. Эта цепь называется схемой Дарлингтона . Транзистор Q 1используется для управления проводимостью транзистора Q 2. Входной сигнал, поданный на базу транзистора Q 1, управляет током базы транзистора Q 2. Схема Дарлингтона может быть изготовлена в одном корпусе с тремя выводами: эмиттер (Э), база (Б) и коллектор (К). Она используется как простой усилитель постоянного тока с высоким коэффициентом усиления по напряжению.

Рис. 28–24. Схема Дарлингтона.

Основным недостатком многокаскадных усилителей является их высокая температурная нестабильность. В цепях, требующих три или четыре каскада усиления постоянного тока, оконечный каскад может не усиливать исходный сигнал постоянного или переменного тока, так как он будет сильно искажен. Та же самая проблема существует и со схемой Дарлингтона.

В случаях, когда требуется и высокий коэффициент усиления, и высокая температурная стабильность, необходим усилитель другого типа. Это — дифференциальный усилитель(рис. 28–25).
