28-6. Вопросы

1. Что такое видеоусилитель?

2. Каков диапазон частот видеоусилителя?

3. Какими способами соединяются каскады видеоусилителей?

4. Дайте определения следующих понятий:

а. Параллельная коррекция.

б. Последовательная коррекция.

5. Где используются видеоусилители?

Усилители радиочастоты похожи на другие усилители. Они отличаются, главным образом, диапазоном рабочих частот, занимающим область от 10 до 30 мегагерц. Существуют два класса усилителей радиочастоты: перестраиваемые и неперестраиваемые. Основной функцией неперестраиваемого усилителя является усиление, а его амплитудно-частотная характеристика должна занимать как можно более широкий диапазон радиочастот. В перестраиваемом усилителе высокое усиление должно достигаться в узкой области частот или на отдельной частоте. Обычно, когда говорят об усилителях радиочастоты, подразумевают, что они являются перестраиваемыми, если не оговорено другое.

В радиоприемных устройствах усилители радиочастоты служат для усиления сигнала и выделения сигнала, соответствующей частоты. В передающих устройствах усилители радиочастоты служат для усиления сигнала на определенной частоте перед его подачей в антенну. В основном, приемные усилители радиочастоты являются усилителями напряжения, а передающие усилители радиочастоты являются усилителями мощности.

В приемных цепях усилитель радиочастоты должен обеспечивать достаточное усиление приемного сигнала, обладать низким собственным шумом, обеспечивать хорошую избирательность и иметь плоскую амплитудно-частотную характеристику на выбранных частотах.

На рис. 28–36 изображен усилитель радиочастоты, используемый в радиоприемнике с амплитудной модуляцией.

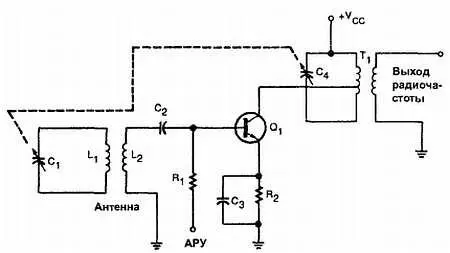

Рис. 28–36. Усилитель радиочастоты в радиоприемнике сигналов с амплитудной модуляцией.

Конденсаторы C 1и С 4настраивают антенну и выходной трансформатор T 1на одну и ту же частоту. Входной сигнал с помощью индуктивной связи подается на базу транзистора Q 1. Транзистор работает, как усилитель класса А . Конденсатор С 4и трансформатор T 1обеспечивают высокое усиление по напряжению на резонансной частоте для цепи коллекторной нагрузки. Трансформатор T 1имеет отвод для обеспечения хорошего согласования импедансов с транзистором.

На рис. 28–37 изображен усилитель радиочастоты, используемый в телевизионном высокочастотном тюнере.

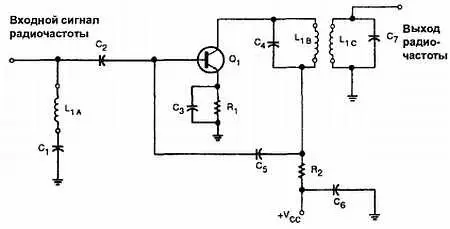

Рис. 28–37. Усилитель радиочастоты в телевизионном высокочастотном тюнере.

Цепь настраивается катушками индуктивности L 1A; L 1Bи L 1C. При повороте ручки переключателя каналов в цепь включается новый набор катушек. Это обеспечивает усиление в необходимой полосе частот для каждого канала. Входной сигнал попадает в перестраиваемую цепь, состоящую из L 1A, C 1и С 2. Транзистор Q 1работает, как усилитель класса А. Выходная коллекторная цепь представляет собой двойной перестраиваемый трансформатор. Катушка L 1Bнастраивается конденсатором С 4, а катушка — L 1Cконденсатором С 7. Резистор R 2и конденсатор С 6образуют развязывающий фильтр, предотвращающий попадание радиочастот в блок питания и их взаимодействие с другими цепями.

В радиоприемниках с амплитудной модуляцией входной радиосигнал преобразуется в сигнал постоянной промежуточной частоты. После этого используется усилитель промежуточной частоты с фиксированной настройкой для увеличения уровня сигнала до необходимой величины.

Усилитель промежуточной частоты — это одночастотный (узкополосный) усилитель. Обычно для усиления сигнала до необходимого уровня используются два или три каскада усиления промежуточной частоты. Чувствительность приемника определяется усилением усилителя промежуточной частоты. Чем выше усиление, тем выше чувствительность. На рис. 28–38 показан типичный усилитель промежуточной частоты радиоприемника амплитудно-модулированных сигналов. Промежуточная частота равна 455000 герц. На рис. 28–39 изображен усилитель промежуточной частоты телевизионного приемника.

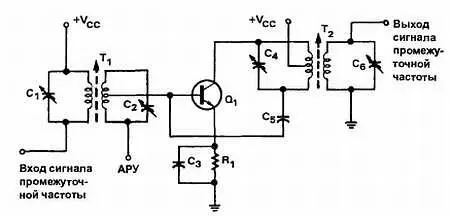

Рис. 28–38. Усилитель промежуточной частоты в радиоприемнике сигналов с амплитудной модуляцией.

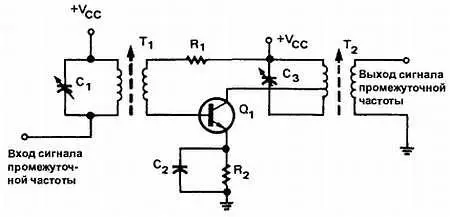

Рис. 28–39. Усилитель промежуточной частоты в телевизионном приемнике.

На рис. 28–40 приведена таблица, в которой сравниваются частоты радио и телевизионных приемников.

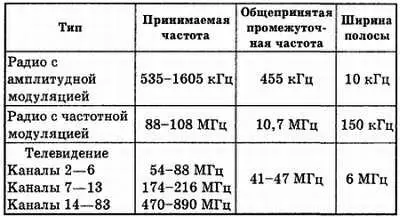

Рис. 28–40. Сравнение радио и телевизионных частот.

28-7. Вопросы

1. Чем усилители радиочастоты отличаются от других усилителей?

2. Какие два типа усилителей радиочастоты вы знаете?

3. Где используются усилители радиочастоты?

4. Что такое усилитель промежуточной частоты?

5. Что самое главное в усилителе промежуточной частоты?

Операционный усилитель — это усилитель постоянного тока с очень высоким усилением. Обычно операционные усилители имеют коэффициент усиления от 20 000 до 1000000.

На рис. 28–41 изображено схематическое обозначение операционного усилителя. Вход, помеченный знаком (-), называется инвертирующим входом , а вход, помеченный знаком (+) — неинвертирующим входом .

Рис. 28–41. Схематическое обозначение операционного усилителя.

На рис. 28–42 изображена блок-схема операционного усилителя.

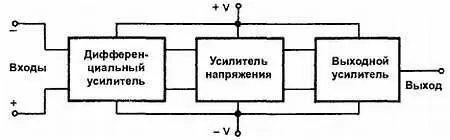

Рис. 28–42. Блок-схема операционного усилителя.

Операционный усилитель состоит из трех каскадов. Каждый каскад является усилителем со своими характерными особенностями.

Входной каскад — это дифференциальный усилитель. Он позволяет операционному усилителю реагировать только на разность входных сигналов. Кроме того, дифференциальный усилитель усиливает сигнал, пропорциональный разности входных напряжений, и не реагирует на одинаковые сигналы на обоих входах. Это называется ослаблением синфазного сигнала . Ослабление синфазного сигнала полезно при измерении слабых сигналов на фоне шума с частотой 60 герц. Шум с частотой 60 герц является общим для обоих входов и поэтому он ослабляется, а операционный усилитель усиливает только малую разность сигналов на обоих входах. Амплитудно-частотная характеристика дифференциального усилителя обеспечивает усиление от области низких частот до постоянного тока. Это означает, что дифференциальный усилитель может усиливать не только низкочастотные сигналы переменного тока, но и сигналы постоянного тока.
