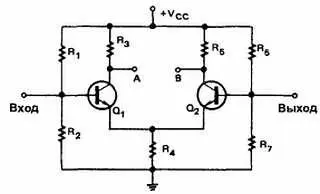

Рис. 28–25. Дифференциальный усилитель.

Его особенность в том, что он имеет два отдельных входа и может обеспечить либо один, либо два выходных сигнала. Если сигнал подан на вход транзистора Q 1, усиленный сигнал появится между выходом А и землей, как в обычном усилителе. Однако малый сигнал появится также на резисторе R 4и на эмиттере транзистора Q 2. Транзистор Q 2работает, как усилитель с общей базой. Усиленный выходной сигнал появится между выходом В и землей. Выходной сигнал с выхода В сдвинут по фазе на 180 градусов по отношению к сигналу на выходе А . Это делает дифференциальный усилитель более универсальным, чем обычный.

Обычно дифференциальный усилитель не используется для получения выходного напряжения между одним из выходов и землей. Выходной сигнал получают между выходом А и выходом В . Поскольку два выходных сигнала сдвинуты относительно друг друга на 180 градусов по фазе, то между этими точками существует значительное выходное напряжение. Входной сигнал может быть подан на любой вход.

Дифференциальный усилитель обладает высокой температурной стабильностью, так как транзисторы Q 1и Q 2расположены близко друг к другу и испытывают одинаковое влияние температуры. Кроме того, коллекторные токи транзисторов Q 1и Q 2испытывают одинаковые тенденции к увеличению и уменьшению, так что выходное напряжение остается постоянным.

Дифференциальный усилитель широко используется в интегральных микросхемах и в электронном оборудовании. Он используется для усиления и(или) сравнения амплитуд сигналов как постоянного, так и переменного токов. Дифференциальные усилители можно соединять последовательно для получения более высокого усиления. В некоторых случаях дифференциальный усилитель используется в качестве первого каскада в многокаскадных обычных усилителях. Дифференциальные усилители, благодаря их универсальности и температурной стабильности, являются наиболее важным типом усилителей с гальванической связью.

28-4. Вопросы

1. В каких случаях используют усилители с гальванической связью?

2. Какую конфигурацию усилителя обычно используют в усилителях с гальванической связью?

3. Нарисуйте схемы следующих цепей:

а. Комплементарный усилитель.

б. Схему Дарлингтона.

в. Дифференциальный усилитель.

4. Как дифференциальный усилитель отличить от обычного?

5. Где, в основном, используются дифференциальные усилители?

Усилители звуковой частоты усиливают сигналы переменного тока в диапазоне частот примерно от 20 до 20000 герц. Они могут усиливать весь диапазон звуковых частот или только небольшую часть его.

Усилители звуковой частоты делятся на две категории: усилители напряженияи усилители мощности. Усилители напряжения применяются, главным образом, для получения высокого усиления по напряжению. Усилители мощности используются для передачи большой мощности в нагрузку. Например, усилитель напряжения применяется, главным образом, для повышения напряжения выходного сигнала до уровня, достаточного для раскачки усилителя мощности. После этого используется усилитель мощности для получения высокой мощности, необходимой для передачи сигнала на усилительные колонки или другое устройство высокой мощности. Обычно усилители напряжения работают как усилители класса А , а усилители мощности — как усилители класса В .

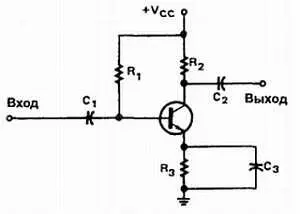

На рис. 28–26 изображен простой усилитель напряжения.

Рис. 28–26. Усилитель напряжения

Изображенная цепь является цепью с общим эмиттером. Смещение транзистора выбрано для работы в классе А , чтобы обеспечить минимальные искажения. Усилитель может обеспечить заметное усиление по напряжению в широком диапазоне частот. Наличие конденсатора связи не позволяет цепи усиливать сигнал постоянного тока.

Два или более усилителя напряжения могут быть соединены последовательно для получения большего усиления. Каскады могут быть соединены с помощью RC связи или трансформаторной связи. Трансформаторная связь более эффективна. Трансформатор используется для согласования входного и выходного импеданса двух каскадов. Это предохраняет второй каскад от перегрузки первым каскадом. Перегрузка возникает, когда устройство создает большую нагрузку и сильно влияет на выход, потребляя слишком большой ток. Трансформатор, используемый для связи двух каскадов, называется меж каскадным трансформатором.

Когда достаточный уровень выходного напряжения достигнут, используется усилитель мощности для раскачки нагрузки. Усилители мощности рассчитаны для раскачки определенных нагрузок и характеризуются мощностью в ваттах. Обычно сопротивление нагрузки лежит в пределах от 4 до 16 Ом.

На рис. 28–27 изображена схема усилителя мощности на двух транзисторах, которая называется двухтактной .

Рис. 28–27. Двухтактный усилитель мощности.

Верхняя половина цепи является зеркальным отображением нижней. Каждая половина представляет собой усилитель на одном транзисторе. Выходное напряжение снимается с первичной обмотки трансформатора в течение чередующихся полупериодов входного сигнала. Оба транзистора работают как усилители класса АВ или В . Вход двухтактного усилителя требует сдвинутых по фазе на 180° входных сигналов. Это означает, что один сигнал должен быть инвертирован по отношению к другому. Однако оба сигнала должны иметь одинаковую амплитуду и частоту. Цепь, создающая такой фазовый сдвиг сигнала, называется фазовращателем . Фазовращатель на одном транзисторе изображен на рис. 28–28. Выходы взяты с коллектора и эмиттера транзистора.

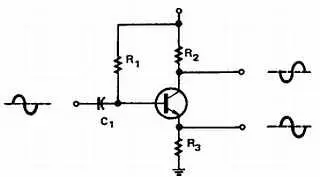

Рис. 28–28. Фазовращатель.

Фазовращатель работает, как усилитель класса А , обеспечивая наименьшие искажения выходного сигнала. Конденсаторы связи необходимы для компенсации разницы между коллекторным и эмиттерным напряжениями постоянного тока.

Двухтактный усилитель, не требующий фазовращателя, называется комплементарным двухтактным усилителем .
