Вы держите в руках книгу, которая представляет собой сборник практических рекомендаций и советов по проектированию, изготовлению и наладке аналоговых и цифровых электронных устройств различного назначения. Каждый читатель в соответствии со своим уровнем подготовки сможет почерпнуть в данной книге рекомендации по выбору и применению стандартных и специализированных радиоэлектронных компонентов, разработке и использованию электрических схем, советы по изготовлению и монтажу печатных плат. В книге приведены основные принципы конструирования и приемы сборки радиоэлектронных устройств, порядок тестирования компонентов, проведения измерений в электрических схемах и ремонта устройств.
Книга рассчитана на читателя с техническим складом ума, которому уже приходилось собирать электронные устройства, и адресована широкому кругу радиолюбителей, как профессионалам, так и начинающим.
Самоучитель по радиоэлектронике - читать онлайн бесплатно полную версию (весь текст целиком)
Интервал:
Закладка:
В следующем рецепте используется смесь клея «Момент» и графитового порошка, полученного после обработки коллекторной графитовой щетки надфилем с мелкой насечкой. Концентрацию порошка лучше всего подобрать опытным путем. При этом следует помнить, что чем больше графита, тем меньше контактное сопротивление, но тем гуще получится смесь и труднее будет ее наносить. Если электрическое сопротивление склейки не превышает 30 кОм, клей можно считать годным.
3.1.11. Электросварка деталей
Иногда требуется гальванически соединить какие-либо детали без нагревания. Например, чтобы собрать батарею из дисковых аккумуляторов, необходимо снабдить их соединительными выводами-перемычками. В подобных случаях можно применить «точечную» электросварку.
Для этого нужно собрать маломощное сварочное устройство, состоящее из соединенных параллельно пяти дросселей от арматуры люминесцентных осветительных ламп мощностью 40 Вт. К одному выводу этой батареи дросселей подключен изолированный проводник с зажимом «крокодил» на конце, а к другому — такой же проводник, второй конец которого соединен с одним из штырей сетевой вилки. Все соединения проводников должны быть надежно изолированы. Ко второму штырю сетевой вилки прикреплен проводник, свободный конец которого очищен от изоляции на длину 20–25 мм. Проводники должны быть как можно короче, с сечением по меди не менее 0,75 мм 2.
Для работы понадобится также плавкая перемычка — отрезок длиной 50-100 мм неизолированного медного провода (можно луженого) диаметром около 0,3 мм. Перемычка при выполнении каждого сварочного соединения перегорает, и ее нужно заменять. Работать следует крайне осторожно, пользуясь защитными очками и хлопчатобумажными перчатками.
Сварка производится следующим образом. Деталь, к которой надо присоединить вывод, надежно фиксируют в зажиме, укладывают на пластину из негорючего изоляционного материала (например, асбеста) и прижимают массивным предметом. Один конец проволочной перемычки плотно наматывают (7-10 витков) на оголенный участок сетевого проводника, а второй — на привариваемый к детали вывод, которым может служить отрезок медного провода диаметром 0,5–0,6 мм.
Соблюдая все меры электробезопасности, зажим «крокодил» соединяют с деталью как можно ближе к месту сварки. Вилку устройства включают в сеть и, используя плоскогубцы с изолированной ручкой, вторым выводом касаются детали. Перемычка мгновенно сгорает, а вывод приваривается к детали. Если в вашей квартире около электросчетчика установлены плавкие предохранители (пробки), то они могут перегореть. Поэтому их лучше заменить автоматическими. Работа будет более безопасной, если на сгораемую перемычку надеть тонкую ПВХ трубку.
3.1.12. Выбор инструмента
Как правило, любители могут обойтись без дорогостоящих инструментов, используемых в профессиональных радиомастерских. Иногда разумнее купить две недорогие модели, которые отвечали бы различным требованиям. В частности, на рынке имеется широкий выбор небольших высококачественных кусачек. Но они быстро выходят из строя при перекусывании прочного провода сечением 4 мм 2. Для выполнения таких действий можно использовать более мощные недорогие кусачки, непригодные для выполнения тонких операций.
3.1.13. Отвертка для настройки
Переменные резисторы и конденсаторы имеют цилиндрическую ось со шлицом для выполнения регулировки с помощью обычной отвертки. В процессе регулировки довольно сложно удерживать кромку отвертки в нужном положении, одновременно наблюдая за изменением сигнала на экране осциллографа; крестообразная отвертка была-бы в данном случае значительно удобнее.
Существует специальная настроечная отвертка, имеющая на конце пластмассовый колпачок, который одевается на регулировочную ось и не позволяет отвертке выскальзывать из шлица. Подобный инструмент несложно изготовить, если плотно надеть отрезок хлорвиниловой трубки подходящего диаметра на обычную отвертку (рис. 3.4).

Рис. 3.4. Отвертка для настройки
Необходимо следить за тем, чтобы отвертка, используемая для регулировки переменного конденсатора, не была намагничена (это не столь важно при настройке переменного резистора). Иначе можно сбить регулировку и даже нарушить работу схемы. В этом случае следует выбирать отвертку из немагнитного материала (например, из алюминия или латуни) или диэлектрическую (из пластика).
3.2. Монтажные провода
3.2.1. Протягивание провода через отверстие
Нередко провод необходимо протянуть через довольно узкое отверстие в крышке розетки или соединителя. Задача станет намного легче, если предварительно слегка натереть провод мылом или жидкостью для мытья посуды. Это следует сделать до зачистки провода, чтобы смазка не проникла внутрь кабеля. После завершения операции смазку надо сразу удалить, даже если придется еще раз протягивать провод при повторном монтаже.
3.2.2. Выбор сечения провода

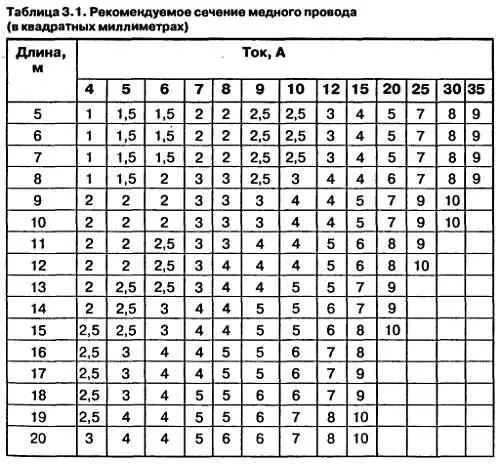

При выборе провода надо учитывать в первую очередь напряжение, при котором они будут работать, и ток нагрузки. Для устройств, работающих со значительными токами, очень важно выбрать сечение провода. При решении этой задачи можно воспользоваться параметрами, представленными в табл. 3.1, где приведено рекомендуемое сечение провода в зависимости от его длины и максимального тока.

При выборе по длительно допустимому току его величину (в амперах) можно определить, умножив номинальную мощность электроприемника (в киловаттах) на 4,5. Это приблизительное значение тока нагрузки можно принять, так как нельзя подобрать провод, имеющий абсолютно такой же длительно допускаемый ток, какой получается при точном расчете. Сечение провода также выбирается с запасом.
Перегрузка провода током приводит, прежде всего, к обгоранию изоляции у мест присоединения проводов к аппаратам или к электроприемникам. Возможно обгорание не только изоляции проводов, но и деталей корпусов, к которым крепятся токоведущие части, или панелей зажимов приборов. Устранить это явление можно только заменой провода. При перегрузке током могут загореться и сами провода.
3.2.3. Выбор типа провода
Надежная работа провода зависит также от его правильного выбора по условиям внешней среды. Каждый тип провода предназначен для определенных способов прокладки, которые следует учитывать. Как правило, изолированные провода не прокладываются незащищенными. При контакте с водой обычно выходят из строя провода с резиновой изоляцией в хлопчатобумажной оплетке. Кроме воды на резиновую изоляцию влияют нефтепродукты, что приводит к ее разбуханию и утрате всех необходимых свойств. Поэтому при возможности подобного воздействия лучше применять провода с пластмассовой изоляцией.
