3.4.3. Наконечники для шнуров

Существует множество типов и размеров наконечников для шнуров, обеспечивающих выполнение надежных разъемных соединений (такие наконечники широко используются, например, в электропроводке автомобилей). Как правило, наконечники крепятся к многожильному проводу путем обжима с помощью специальных инструментов, иногда довольно дорогих. Однако можно избежать этой операции, заменив ее пайкой. Провод оголяют на нужную длину и облуживают. Затем наконечник заливают припоем (рис. 3.6).

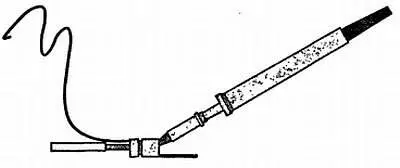

Рис. 3.6. Монтаж наконечника

Поддерживая припой в разогретом состоянии, аккуратно вставляют провод так, чтобы его отдельные жилы не отгибались. После этого наконечник оставляют охлаждаться естественным образом (на него не следует дуть), а затем проверяют прочность соединения, с усилием натягивая провод.

Если пайка прошла успешно, на наконечник надвигают отрезок изолирующей хлорвиниловой трубки подходящего диаметра (его следует надеть на провод перед пайкой). Лишний припой, который иногда мешает надеть трубку, можно удалить с помощью напильника.

3.4.4. Монтаж соединителя ленточного кабеля

Осуществление большого числа соединений между материнской платой и периферийными устройствами персонального компьютера (например, дисководами) существенно упрощается благодаря применению плоских ленточных кабелей со стандартным расстоянием между жилами, равным 1,27 мм. Соединительные элементы, расположенные на концах или в средней части кабеля, обычно монтируются с помощью специального дорогостоящего инструмента. Нетрудно выполнить эту операцию, используя тиски с широкими губками. Следует соблюдать осторожность при размещении кабеля в соединителе, поскольку можно вставить контакты между проводниками и вызвать их замыкание. Губки тисков должны быть покрыты мягкими прокладками, чтобы не повредить соединители. Сжатие губок производится до легкого щелчка, свидетельствующего о том, что обе части соединителя зафиксировались в нужном положении. Следует помнить, что в случае неудачи повторить эту операцию невозможно, то есть у вас нет права на ошибку.

3.4.5. Телефонные соединители

Иногда телефонные соединители типа RJ на 4,6 или 8 контактов нужно использовать для других целей. Такие соединительные элементы имеют ряд достоинств. Они недорого стоят, занимают мало места и надежно фиксируются. Однако для монтажа розеточной части соединителей требуется специальный инструмент — обжимные клещи. Такие клещи дорого стоят и обычно предназначаются только для одной модели розеток, поэтому их понадобится столько же, сколько имеется типов розеток. К счастью, можно выполнить монтаж простым способом с помощью тупой стороны лезвия ножа. Провода вставляются один за другим, а затем производится фиксация колпачка с помощью тисков. Возможно, предварительно потребуется провести несколько пробных операций. Для этого следует приобрести дополнительные розетки.

3.5.1. Блок переключателей

Для кодирования адреса или программирования двоичного слова на печатной плате часто используют набор миниатюрных выключателей, собранных в корпусе типа DIP. Такой корпус легко устанавливать, а маркировка выключателей позволяет без труда определять, включены они или выключены. Основной недостаток блока — его высокая цена. Можно без труда заменить эти выключатели розеточной частью разъема с двумя рядами гнезд, вставив в нужные места съемные перемычки, которые замыкают два контакта, расположенные друг против друга. Подобный элемент занимает даже меньше места, чем блок выключателей, а маркировка состояний отчетливо видна (по наличию перемычек). Цена такого переключателя незначительна, особенно если используются разъемы плат, вышедших из строя.

3.5.2. Монтаж: выключателя

Независимо от типа выключателя, размещенного на передней или задней панели, и от наличия светового индикатора всегда желательно соблюдать наиболее распространенное положение: «включено» — вверх, «выключено» — вниз. Этому стандарту соответствуют выключатели ламп в помещениях, клавиши включения компьютера или принтера и т. д. Прежде чем искать причину неисправности (например, неправильное подключение), следует всегда убедиться в том, что выключатель находится в нужном положении.

3.5.3. Клавишные выключатели

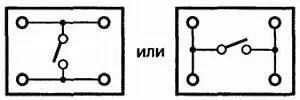

Во многих устройствах для управления применяются клавиши с четырьмя выводами, соединенными попарно для облегчения операции матрицирования. Корпус клавишного выключателя неквадратной формы может иметь два варианта размещения выводов (рис. 3.7). Поэтому перед разработкой печатной платы нужно приобрести клавиши определенного типа или предусмотреть различные варианты соединений.

Рис. 3.7. Размещение выводов клавишного выключателя

3.6.1. Использование разноцветных проводов

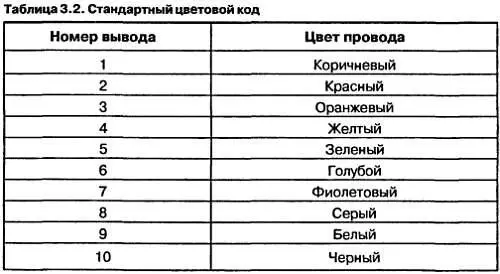

Для подключения к схеме некоторых компонентов, в частности поворотных переключателей и многоконтактных соединителей, потребуется большое число проводов. Провода, припаянные к подобному компоненту, обычно сплетаются или соединяются в жгут с использованием стяжных хомутиков, колец и т. п. В этом случае для проводов, присоединяемых к определенным контактам, удобно применять стандартный цветовой код (табл. 3.2), применяемый при маркировке резисторов и конденсаторов. Например, к первому выводу нужно всегда подводить коричневый провод, ко второму — красный и т. д. Если компонент имеет более десяти выводов, для второго десятка удобно использовать те же цвета, что и для соответствующих выводов первого. Подобная методика существенно облегчает проверку соединений на стадиях монтажа и наладки устройства, а также при его ремонте.

3.6.2. Порядок монтажа печатной платы

Сборку печатной платы начинают с установки элементов, требующих механического крепления. При этом приходится иногда расширять отверстия и пазы, а делать это с уже размещенными деталями неудобно. Устанавливаемые радиодетали не должны иметь на корпусе царапин, трещин, вмятин или каких-то других механических повреждений. Даже если при тестировании они функционируют исправно, это еще не значит, что их работа продлится долго. На плате детали располагают так, чтобы они не касались друг друга.
