3.1.5. Красивая пайка

Чтобы спаять выводы двух деталей, их плотно прижимают друг к другу. Жалом паяльника берут капельку припоя, опускают жало в канифоль (либо заранее наносят на место пайки жидкую канифоль) и тут же прикладывают его к выводам. Прогрев место пайки, нужно равномерно распределить по нему припой. Чтобы пайка выглядела изящнее, количество припоя должно быть минимальным. Продолжительность этой операции должна составлять 3–5 с. Паяльник убирают, и до полного застывания припоя (примерно 5–8 с) детали нельзя шевелить, это может повредить пайку, и она будет некачественной. Остатки канифоли в месте пайки удаляют спиртом, бензином или ацетоном.

3.1.6. Пайка выводов

Чаще всего приходится припаивать выводы деталей и концы соединительных проводников к медным заклепкам или монтажным шпилькам, установленным на плате, токопроводящим дорожкам печатной платы, различным металлическим лепесткам. На рисунках показаны примеры пайки. Припаивая, например, проводник к пустотелой заклепке (рис. 3.1а), его конец пропускают в отверстие заклепки, отгибают, удаляют излишек провода кусачками, а затем пропаивают провод с заклепкой так, чтобы припой полностью заполнил отверстие заклепки. Так же припаивают скрученные концы двух проводников (рис. 3.1б) или выводы двух деталей (рис. 3.1 в).

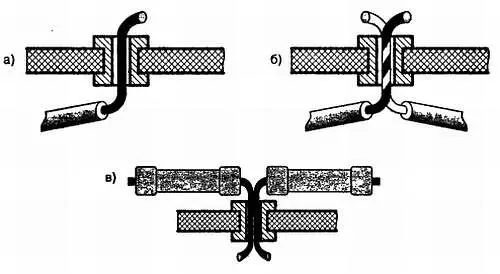

Рис. 3.1. Припаивание к пустотелой заклепке одного проводника ( а), двух скрученных проводников ( б) и выводов двух деталей ( в)

3.1.7. Пайка деталей на плату

Бывает, что на плате установлены монтажные шпильки из толстого медного провода, тогда конец вывода детали загибают вокруг шпильки колечком (рис. 3.2а), а затем припаивают к шпильке. Если к той же шпильке припаивают второй вывод или соединительный проводник, его конец также изгибают колечком. При пайке вывода детали в отверстии печатной платы край детали должен выступать над соединительной дорожкой из фольги на 2–3 мм (рис. 3.26). Лишнюю часть вывода можно удалить и после пайки. Сам вывод желательно предварительно изогнуть с помощью круглогубцев (рис. 3.2в).

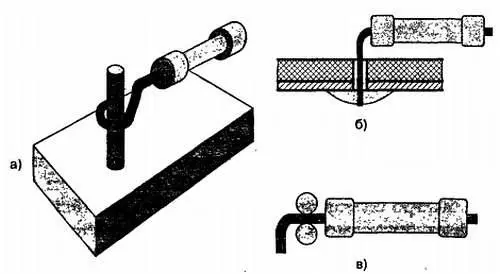

Рис. 3.2. Пайка деталей на печатную плату

Обратите внимание, что губки круглогубцев необходимо располагать ближе к корпусу детали, а вывод сгибать с противоположной стороны. Выполнение этого требования предотвратит обрыв вывода детали в точке крепления к корпусу. Чтобы не перегреть деталь во время пайки вывода, следует пользоваться теплоотводом, роль которого могут выполнять пинцет, круглогубцы или плоскогубцы, которыми удерживают вывод детали.

3.1.8. Удлинитель жала

Если требуется паять детали на миниатюрной плате в условиях плотного монтажа, а под рукой нет паяльника с тонким жалом, то из медной проволоки диаметром 2–3 мм можно самостоятельно изготовить простое приспособление — удлинитель жала паяльника (рис. 3.3). Конец удлинителя зачищают и облуживают так же, как и жало паяльника.

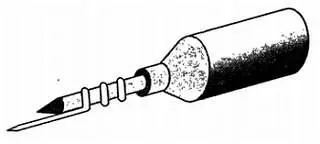

Рис. 3.3. Удлинитель жала паяльника

3.1.9. Пайка алюминия и его сплавов

В настоящее время в электробытовой технике широко используется алюминий, как, например, алюминиевые электрические провода в трансформаторах-стабилизаторах напряжения и т. п. Поскольку алюминий и его сплавы, соприкасаясь с воздухом, быстро окисляются, обычные методы пайки не дают удовлетворительных результатов. В промышленности и ремонтной практике для пайки монтажных элементов из алюминия и его сплавов, а также соединения их с медью и другими металлами применяют припои марок П150А, П250А и П300А. Пайку производят обычным паяльником, жало которого прогрето до температуры 350 °C, с применением флюса, представляющего собой смесь олеиновой кислоты и йодида лития. Ниже описываются различные способы пайки алюминия оловянно-свинцовыми припоями ПОС-61, ПОС-50, ПОС-90.

Первый способ.Для спаивания двух алюминиевых проводов их предварительно залуживают. Для этого конец провода покрывают канифолью, кладут на шлифовальную шкурку (со средним зерном) и горячим залуженным паяльником, прижимают к шлифовальной шкурке, при этом паяльник от провода не отнимают и на залуженный конец все время добавляют канифоль. Чтобы хорошо залудить провод, все операции приходится повторять много раз. Затем пайка идет обычным порядком. Лучшие результаты получаются, если вместо канифоли применяется минеральное масло для швейных машин или щелочное масло (например, для чистки оружия после стрельбы).

Второй способ.Зачищенное и обезжиренное место пайки покрывают с помощью паяльника тонким слоем канифоли, а затем сразу же натирают таблеткой анальгина. После этого надо залудить поверхность припоем ПОС-50, прижимая к ней с небольшим усилием жало слегка перегретого паяльника. С залуженного места ацетоном смывают остатки флюса, еще раз осторожно прогревают и снова, смывают флюс. Пайку деталей производят обычным образом.

Учтите, что такое соединение нельзя использовать в условиях повышенной влажности, так как эти металлы не являются совместимыми и образуют гальванические пары.

3.1.10. Токопроводящий клей

В некоторых случаях, когда электрический контакт необходим, а пайка затруднительна, а то и вообще невозможна, для соединения деталей удобно использовать токопроводящий клей, который можно приобрести в любом радиомагазине. Этот клей может быть использован там, где требуется прочное соединение с достаточной электрической проводимостью. Им можно, например, приклеивать графитные электроды к алюминиевым мембранам в телефонных капсюлях, выводы к пьезоэлектрическим кристаллам, различные металлические детали и т. п.

Можно самостоятельно приготовить электропроводящий клей, не включающий в себя дефицитные компоненты (порошковое серебро и полимерные связующие). Для этого необходимы медные опилки, графитовый порошок самого тонкого помола и связующее вещество, например лак или клей.

Медные опилки легко получить, обработав кусок меди мелким напильником. Графит можно настрогать ножом с угольной щетки любого коллекторного электродвигателя или с графитового стержня круглого элемента питания. Связующее вещество должно быть по возможности более жидким. Сначала смешивают две части медного порошка и одну часть графита (по массе), затем добавляют связующее до тех пор, пока не будет достигнута требуемая консистенция, — и клей готов. В качестве связующего вещества очень эффективен кедровый лак для художественных работ. Он достаточно жидкий и при высыхании не изолирует проводящие частицы одну от другой. Можно использовать и другой масляный лак или клей, предварительно разбавив его растворителем. Прежде чем применять проводящую массу, следует на каком-либо образце испытать прочность клеевого шва и его проводимость. Если связующим выбран лак, прочность шва будет не очень высока.
