Однако не стоит браться за изготовление двусторонней печатной платы любительскими средствами, не имея соответствующего опыта. Нужное оборудование стоит очень дорого, а осуществить металлизацию отверстий практически невозможно. При необходимости лучше обратиться в организацию, которая специализируется на производстве подобных плат.

3.7.8. Использование макетной платы

При проектировании рисунка печатной платы удобно использовать стандартную макетную плату с отверстиями, расположенными в узлах сетки с фиксированным шагом. Временное размещение компонентов на такой плате позволяет точно проверить занимаемое ими место и зрительно представить окончательный результат. Это снижает риск появления ошибок и улучшает внешний вид будущей схемы. В этой работе удобно также использовать небольшую пластину-шаблон из стеклотекстолита или другого материала, в которой с шагом 2,5 мм насверлены рядами отверстия диаметром 1–1,1 мм, и по ней планировать возможное взаимное расположение элементов.

3.7.9. Временная макетная плата

Для изготовления прототипа, макета или единичного экземпляра электронного устройства можно обойтись без выполнения рисунка печатной платы. Когда речь идет о небольшом числе компонентов или о временной схеме, удобно использовать плату с отверстиями (без металлизации), в которые просто вставляют компоненты, соединяя их перемычками.

Для более сложных вариантов подойдет макетная плата с квадратными контактными площадками, размещенными в узлах сетки со стандартным шагом (рис. 3.14).

Рис 314 Макетная плата с квадратными контактными площадками Каждый - фото 92

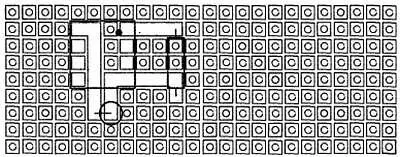

Рис. 3.14. Макетная плата с квадратными контактными площадками

Каждый компонент припаивается, а контактные площадки соединяются между собой в нужных местах капельками припоя. Использование паяльника с тонким жалом существенно упрощает монтажные операции. В окончательном виде устройство будет эквивалентно схеме, собранной на односторонней печатной плате. Некоторую трудность вызывает, например, соединение двух несмежных выводов одной интегральной схемы. На такую плату можно смонтировать все компоненты со стандартным шагом выводов, включая микроконтроллеры. При формировании перемычек и дорожек следует ориентироваться на величину токов, которые будут по ним проходить.

3.7.10. Размещение КГ на плате

При проектировании кварцевого генератора, служащего тактовым генератором микропроцессора, желательно принять меры для защиты устройства от электромагнитных помех. С этой целью рекомендуется сохранить вокруг генератора значительные участки металлизации и соединить их с общей точкой схемы. Соединения между компонентами генератора должны быть максимально расширены для снижения наводок и паразитных индуктивностей дорожек. Как правило, производители кварцевых резонаторов указывают способ рационального размещения компонентов на плате в соответствующей документации.

3.7.11. Травление печатных плат

Оборудование, с помощью которого можно нанести рисунок на печатную плату, довольно разнообразно. Достаточно эффективные установки для травления сравнительно дешевы. Удобны, например, камеры вертикального типа с перемешиванием раствора при помощи пузырьков воздуха и с нагревателями для аквариумов. Такие камеры экономно расходуют хлорное железо, их удобно чистить.

3.7.12. Изготовление фотошаблона

Любителям доступны два варианта технологии изготовления печатной платы. При первом слой краски наносится непосредственно на фольгированную поверхность. Для получения нужного рисунка незакрашенные участки фольги удаляются с помощью травления в хлорном железе. При втором методе используется техника фотолитографии: сначала необходимо изготовить фотошаблон, качество которого определяет окончательный результат. Современные компьютерные технологии позволяют существенно упростить этот этап. Существующие на сегодняшний день принтеры (струйные и лазерные) обеспечивают великолепное разрешение при печати на различных носителях.

Любитель, который занимается проектированием плат от случая к случаю, может обойтись и без дорогостоящего специализированного программного обеспечения. Рисунки нужного качества можно выполнить с помощью более простых и доступных программ. Они обеспечивают черчение по сетке с заданным шагом, создание нужных элементов (контактных площадок и др.), их соединение между собой, а также функции вращения и зеркального отображения элементов рисунка. Печать, как правило, выполняется на специальной прозрачной пленке. Опыт показывает, что плотность печати на таком фотошаблоне обычно недостаточно высока. В этом случае, используя созданный чертеж, можно изготовить негатив на фотопленке, который легко экспонируется и проявляется (рис. 3.15).

Рис 315 Экспонирование фотопленки 3713 Перемычки на печатной плате - фото 93

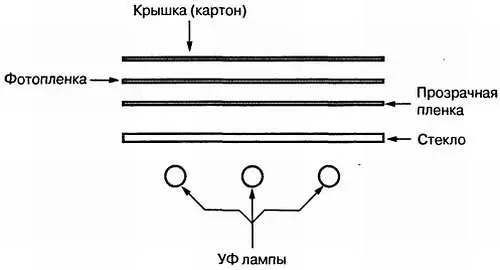

Рис. 3.15. Экспонирование фотопленки

3.7.13. Перемычки на печатной плате

Радиоаппаратура массового производства (видеомагнитофоны, проигрыватели лазерных дисков или магнитных кассет и т. д.) обычно оснащена односторонними печатными платами, изготовленными из гетинакса, что существенно сокращает затраты на производство. Этот устаревший тип печатной платы часто совмещается со сложными современными компонентами, имеющими выводы с шагом 1,27 мм. В подобных схемах обычно используется большое число перемычек.

Если в плате должны быть перемычки, при ее проектировании следует соблюдать несколько простых правил. Во-первых, перемычки всегда следует располагать параллельно одной из сторон платы, даже если это приведет к удлинению проводящих дорожек. Во-вторых, если две соединяемые точки слишком удалены друг от друга, лучше использовать несколько коротких перемычек, чем одну длинную (рис. 3.16а).

Рис 316 Установка перемычек на печатной плате В результате удастся получить - фото 94

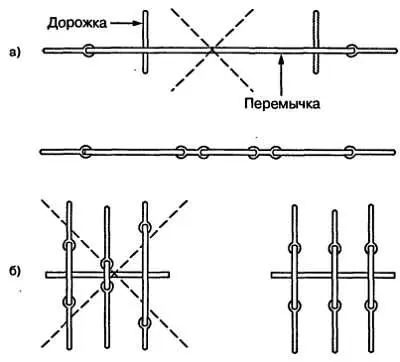

Рис. 3.16. Установка перемычек на печатной плате

В результате удастся получить плату более эстетичного вида; кроме того, изготовить очень длинную прямую перемычку довольно сложно. Наконец, стоит попытаться сгруппировать вместе несколько перемычек, придавая им одинаковые длины, даже если для этого придется изменить трассы дорожек (рис. 3.16б). Следует сохранять отрезки проволоки, образующиеся при укорачивании выводов компонентов, они могут пригодиться для изготовления перемычек.

3.7.14. Распиливание платы с нанесенным рисунком

При наличии хорошей пилки с мелким зубом не составит большого труда распилить перед травлением стеклотекстолитовую плату, на которую нанесен нужный рисунок. Следует прочертить линию по слою металлизации и пилить именно с этой стороны. Так легче избежать повреждения тонкого слоя краски. При распиливании также желательно подложить под заготовку платы кусок ткани, чтобы предохранить сторону, где будут размещаться компоненты, от появления царапин.
