3.8.1. Формирование батареи аккумуляторов

Радиоуправляемые модели и другие электронные устройства часто получают питание от аккумуляторной батареи напряжением 7,2 или 9,6 В. Такой блок состоит из 6 или 8 элементов по 1,2 В, соединенных последовательно и помещенных в специальный корпус. При отсутствии подходящего корпуса его упрощенный вариант легко изготовить из отрезка велосипедной камеры, в который плотно вставлены спаянные друг с другом элементы (рис. 3.17). Хотя внешний вид такой конструкции оставляет желать лучшего, она не требует практически никаких расходов и вполне пригодна как временная мера.

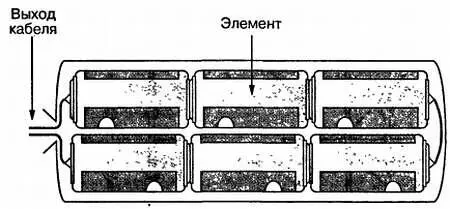

Рис. 3.17. Батарея аккумуляторов

3.8.2. Соединительный элемент для батарейки 9 В

Малогабаритная девятивольтовая батарейка (типа «Крона») широко используется для питания портативных электронных устройств с незначительным потреблением энергии. Она подключается при помощи специального разъема. Прежде чем выбрасывать отслужившую батарейку, снимите с нее верхнюю пластину. Припаяйте к контактам пластины два провода, аккуратно изолируйте места пайки — и вы получите готовый соединительный элемент, который может пригодиться в будущем.

3.9.1. Выбор корпуса

Выбор корпуса для разрабатываемого устройства диктуется размерами последнего, назначением, требованиями эстетики, стоимостью и, наконец, наличием нужной модели в каталогах изготовителей или поставщиков. Если устройство выполняется согласно рекомендациям, почерпнутым из специальной литературы, можно довериться выбору автора. В противном случае стоит, оставив в стороне эстетическую сторону вопроса, сделать временный корпус из оргалита по размерам, указанным в каталоге. Это даст более точные представления о законченности схемы, ее внешнем виде и о свободном пространстве в корпусе. В дальнейшем будет легче внести нужные изменения.

3.9.2. Экранирование устройств

Иногда нужно обеспечить качественное экранирование устройства или его узла, чувствительного к наводкам (например, предусилителя приемника ИК излучения). Проблема решается довольно просто, если корпус устройства выполнен из металла и его можно заземлить (следует помнить о возможности появления ненулевого потенциала на гнездах соединителей и др.). В противном случае можно спаять экранирующий корпус из фольгированного стеклотекстолита или гетинакса (рис. 3.18а). Вскрывать такой корпус довольно сложно, поэтому размещаемый в нем узел следует заранее тщательно проверить.

Для небольшой сборки корпус можно изготовить из отрезка медной трубы, которая с одного конца запаивается обрезком фольгированного стеклотекстолита, а с другой закрывается заглушкой (рис. 3.18б).

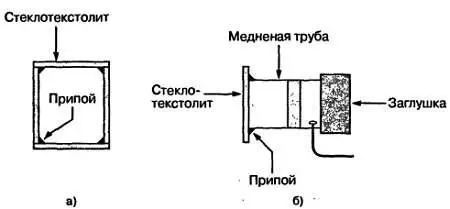

Рис. 3.18. Варианты экранов из фольгированного стеклотекстолита (а) и отрезка медной трубы (б)

3.9.3. Крепление печатных плат

Как правило, на печатной плате имеется нескольких крепежных отверстий. Впоследствии соответствующие отверстия необходимо разметить на дне корпуса или на другой несущей поверхности. Нередко вместо точной разметки осей отверстий предпочитают брать печатную плату и размечать места сверления по ней или прямо сверлить отверстия в корпусе сквозь отверстия в плате. Хотя такой подход ускоряет решение задачи, точность разметки падает. Случается, что, когда расставлены крепежные стойки, печатную плату поставить на место уже невозможно. Чтобы избежать подобной ситуации, нужно вначале просверлить печатную плату и корпус сверлом диаметром 3 мм, а затем расширить отверстия в плате до 3,2 или 3,5 мм. Это облегчит сборку, а качество практически не пострадает.

3.9.4. Стойка для крепления платы

Для крепления печатной платы на некотором расстоянии от корпуса и от других плат используются стойки из различных материалов. Если под рукой нет стоек подходящего размера, можно воспользоваться длинными винтами диаметром 3 мм (такие винты обычно наиболее удобны) с гайками для крепления плат на нужном расстоянии от корпуса (рис. 3.19). Со стороны металлизации печатной платы лучше использовать гайки из нейлона (или подложить под металлическую гайку изолирующую шайбу), чтобы изолировать винты от дорожек, проходящих вблизи крепежных отверстий.

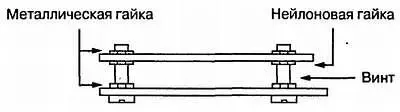

Рис. 3.19. Стойка для крепления платы

3.9.5. Оформление лицевой панели

При оформлении лицевой панели современных приборов теперь уже не используют выступающие кнопки и поворотные переключатели, которые крепились на алюминиевом листе с надписями, нанесенными черной краской. Предпочтение отдается плоским поверхностям, за которые не выступают компоненты, служащие для управления и индикации (рис. 3.20). Эти компоненты размещаются группами в соответствии с выполняемыми функциями.

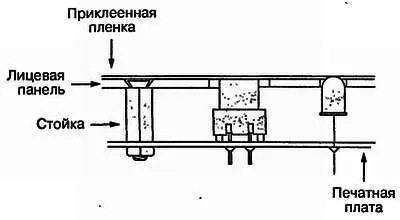

Рис. 3.20. Вариант оформления лицевой панели

Панель обычно выполняется из листового металла или пластмассы и имеет светлый фон с разноцветными надписями. Изготовление подобных панелей существенно облегчается при использовании современных цветных принтеров. Печать на прозрачных листах, которые используются для проекторов, позволяет быстро и качественно изготовить рисунок панели с необходимыми надписями. Другой способ изготовления рисунка — выполнение цветной ксерокопии с бумажного оригинала на прозрачную пленку. Пленку можно наложить на непрозрачную основу, в которой сделаны отверстия для индикаторов. Пленку с рисунком имеет смысл закрыть сверху прозрачной самоклеющейся пленкой, а все элементы закрепить по краям скотчем.

Печатная плата с индикаторами и сенсорными кнопками должна располагаться непосредственно за лицевой панелью. Для ее крепления используются винты с потайными головками, утопленными в панель под пленкой с рисунком. Монтаж компонентов следует выполнять после временного прикрепления печатной платы к лицевой панели и тщательной разметки необходимых отверстий. Размеры отверстий в местах установки кнопок должны выбираться с запасом. Желательно не поднимать компоненты над платой и располагать ее так, чтобы расстояние до лицевой панели определялось высотой кнопки.
