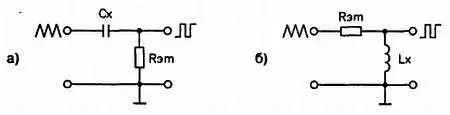

Рис. 4.5. Принцип измерения емкости ( а) и индуктивности ( б)

Осциллограф становится относительно простым в использовании прибором после первого знакомства с ним. Затруднение может вызывать лишь изучение и запоминание функции каждого из различных органов управления на передней панели, где имеется множество ручек, лимбов, переключателей, кнопок и соединителей. Для непосвященных это кажется очень трудным. Изучите назначение каждого органа управления и проследите за картинкой на экране при использовании этих ручек. В результате вы быстро все поймете. Одним из лучших способов изучения функций и методов использования осциллографа является получение по возможности большего опыта во время практической работы.

4.3.1. Кабели для осциллографа

Желательно использовать осциллограф двухканального типа, так как он позволяет наблюдать одновременно два отдельных сигнала. Следовательно, он имеет два входных кабеля и соединителя. Они обычно маркируются как канал 1 и 2 или А и В. Различают два основных типа кабелей — прямой и аттенюаторный.

Кабель прямого типа является коаксиальным кабелем с двумя выводами, которые обычно имеют концевую заделку в виде щупов-наконечников или посредством зажимов типа «крокодил» для подключения к схеме. В любом случае данный кабель подводит сигнал, который должен воспроизводиться на экране, напрямую (без ослабления) к осциллографу.

С аттенюаторным типом соединителя также используется коаксиальный кабель, но в общем случае применяется щуп вместо зажимов типа «крокодил». Узел щупа содержит последовательный резистор с большим сопротивлением, которое вместе с полным входным сопротивлением осциллографа формирует делитель напряжения. Таким образом, данный щуп и кабель выполняют ослабление (аттенюацию) сигнала в 10 раз.

Преимуществом такого кабеля является то, что он создает меньшую емкостную нагрузку для схем высокой частоты, позволяя визуализировать высокочастотные сигналы и сложные формы сигнала. Чтобы получить корректное измерение амплитуды сигнала, не забудьте измеренное значение умножить на 10.

4.3.2. Измерение амплитуды

Для амплитудных измерений используется откалиброванная или координатная сетка на экране электронно-лучевой трубки для определения числа делений между максимальными положительным и отрицательным отклонениями сигнала {такое измерение называется измерением размаха, или двойной амплитуды, сигнала).

Осциллограф визуализирует на экране синусоидальный сигнал. Это наиболее легкий и более точный метод для измерения размаха сигнала. Осциллограф позволяет видеть сигнал, а также любой шум, искажение или помехи, которые могут его сопровождать. Он может выполнять измерения напряжений сигналов с частотой до нескольких сот мегагерц.

В отличие от мультиметра осциллограф не позволяет измерить ток. Единственным способом измерить ток при помощи осциллографа является косвенный способ, а именно, надо измерить напряжение на участке цепи, преобразовать размах в эффективное значение, а затем разделить его на известное сопротивление участка цепи.

При выполнении тестов и измерений в электронике обычно является необходимым преобразование эффективных значении в значения размаха и наоборот. Эффективные (среднеквадратические, действующие) значения напряжения и тока связаны со значениями размаха (двойного амплитудного) следующими соотношениями:

U PP= 2,828· U RMS

I PP= 2,828· I RMS

U RMS= 0,3535· U PP

I RMS= 0,3535· I PP

где индексы: РР— размах, RMS— эффективное значение.

4.3.3. Измерение частоты

Для измерений частоты Fна осциллографе сначала нужно измерить период Тсигнала. Период — это время одного цикла. Самый простой способ сделать это — подсчитать количество горизонтальных делений между двумя последовательными пиками сигнала. Тогда частота F= 1/ T.

4.3.4. Проблема заземления

Сетевой шнур осциллографа снабжен заземляющим проводом, который соединен с шасси прибора внутри корпуса. Общая точка входов и выходов (зондов, синхросигналов) также связана с шасси. В домашних электроустановках корпус соединяется с заземляющим нейтральным проводом сети.

Такой тип подключения, разработанный для безопасности пользователя, вызывает серьезную проблему при проведении измерений в схемах, прямо или косвенно связанных с сетью. К ним относятся, например, схемы на симисторах или схемы, питающиеся от устройств с конденсаторами (без трансформатора). В этих случаях существует риск короткого замыкания, которое обычно не представляет опасности, поскольку срабатывает предусмотренная защита. Однако это плохо влияет на работу осциллографа. В таком случае следует убрать соединение с нейтралью, например, подключив переходник с трехконтактной вилки на двухконтактную или модифицировав многоконтактную вилку. Не нужно отсоединять заземляющий провод от корпуса осциллографа! Необходимо подчеркнуть, что такое подключение носит временный характер и должно быть изменено после проведения работ.

4.3.5. След луча

Срок службы электронно-лучевой трубки осциллографа существенно сокращается, если след луча без необходимости будет иметь вид точки, расположенной в одном и том же месте (возможно выгорание люминофора в этом месте). Поэтому после каждого измерения с такой необычной настройкой нужно возвращать временную развертку в состояние, при котором след луча имеет вид прямой линии.

4.3.6. Влияние зонда на работу схем

Сопротивление измерительных входов осциллографа ниже, чем аналогичное сопротивление цифрового мультиметра; оно составляет около 1 МОм против 10 МОм для мультиметра. К этому сопротивлению обычно добавляется конденсатор емкостью порядка 20 пФ. Такие величины могут явиться причиной ошибок измерения и даже нарушения нормального функционирования схемы. Например, программа микроконтроллера может давать сбои при зондировании его тактовых схем (кварцевого генератора) или схемы обнуления.

Другим типичным примером является RC-цепь, особенно когда номиналы резисторов повышены. При подключении зонда может возникнуть впечатление, что конденсатор разряжен, хотя на самом деле он постоянно заряжен из-за ошибки в схеме. Иногда таймер работает только при наличии зонда осциллографа из-за вызываемого им изменения параметров. Из всего сказанного можно сделать вывод, что при любом отклонении в работе устройства, которое зондируется при помощи осциллографа, следует изучить его с помощью принципиальной схемы, чтобы выявить возможные причины сбоя.
