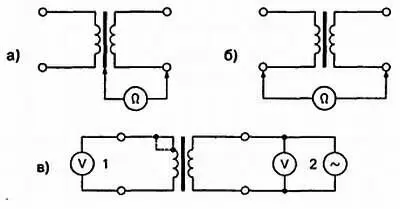

Рис. 4.6. Схемы проверки трансформатора на замыкание между обмоткой и сердечником ( а), между обмотками ( б), проверка коэффициента трансформации на холостом ходу ( в)

Самая сложная проверка на межвитковые замыкания. Существует несколько способов проверки трансформаторов:

1. Измерение омического сопротивления обмотки и сравнение результатов с паспортными данными. (Способ простой, но не слишком точный, особенно при малой величине омического сопротивления обмоток и небольшом количестве короткозамкнутых витков.)

2. Проверка коэффициентов трансформации на холостом ходу (рис. 4.6в). Коэффициент трансформации определяется как отношение напряжений, показываемых вольтметрами 2 и 1. При наличии межвитковых замыканий (изображено пунктиром) коэффициент трансформации будет меньше нормы.

3. Измерение индуктивности обмотки.

4. Измерение потребляемой мощности на холостом ходу. У силовых трансформаторов одним из признаков короткозамкнутых витков является чрезмерный нагрев обмотки.

Наиболее точные результаты получают, используя приборные способы проверки:

5. Проверка катушки с помощью специального прибора — анализатора короткозамкнутых витков.

6. Проверка трансформатора по форме выходной синусоиды, так называемая «частотная прогонка». Так проверяются трансформаторы питания НЧ (40–60 Гц), трансформаторы питания импульсных блоков питания (8-40 кГц), разделительные трансформаторы типа ТДКС (13–17 кГц), разделительные трансформаторы мониторов (CGA 13–17 кГц, EGA 13–25 кГц, VGA 25–50 кГц).

Для этого, например, разделительный трансформатор строчной развертки необходимо подключить согласно рис. 4.7 и подать на обмотку Iсинусоидальное напряжение 5-10 В частотой 10-100 кГц через конденсатор Семкостью 0,1–1,0 мкФ. На обмотке II, используя осциллограф, можно наблюдать форму выходного напряжения.

«Прогнав» на частотах от 10 до 100 кГц генератор НЧ, нужно, чтобы на каком-то участке получилась чистая синусоида (рис. 4.8а) без выбросов и «горбов» (рис. 4.8б).

Наличие эпюр во всем диапазоне (рис. 4.8в) говорит о межвитковых замыканиях в обмотках. Данная методика с определенной степенью вероятности позволяет отбраковывать трансформаторы питания, различные разделительные трансформаторы, частично строчные трансформаторы. Важно лишь подобрать частотный диапазон.

Рис. 4.7. Схема проверки трансформатора по форме выходной синусоиды

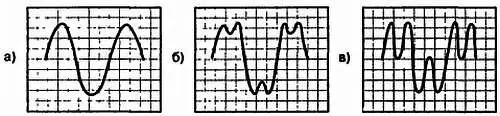

Рис. 4.8. Формы наблюдаемых сигналов

7. Проверка трансформатора, используя явление резонанса. Для проверки нужно собрать схему для параллельного (рис. 4.9а) или последовательного (рис. 4.9б) резонанса. Изменяя частоту генератора, нужно добиться резкого увеличения (в 2 раза и выше) амплитуды колебаний на контрольном устройстве (экран осциллографа или шкала вольтметра переменного тока). Это указывает, что частота внешнего генератора соответствует частоте внутренних колебаний LC-контура. Отсутствие или срыв колебаний (достаточно резкий) при изменении частоты генератора НЧ указывает на резонанс.

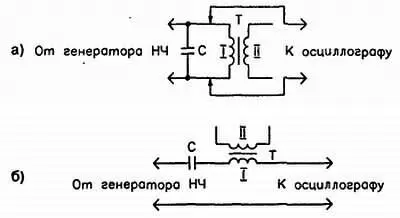

Рис. 4.9. Схема проверки трансформатора при использовании параллельного ( а) и последовательного ( б) резонанса

Для проверки закоротите обмотку II трансформатора. Колебания в LC-контуре исчезнут. Из этого следует, что короткозамкнутые витки срывают резонансные явления, чего мы и добивались. Наличие кнутых витков в катушке также приведет к невозможности наблюдать резонансные явления в LC-контуре.

Отметим, что для проверки импульсных трансформаторов блоков питания конденсатор Сдолжен иметь емкость 0,01-1 мкФ. Частота генерации подбирается опытным путем.

4.4.5. Проверка полупроводниковых диодов

Простейшая проверка исправности полупроводниковых диодов заключается в измерении их прямого ( R пр) и обратного ( R обр) сопротивлений постоянному току. Чем меньше прямое сопротивление и больше обратное сопротивление, или, другими словами, чем выше отношение R обр/ R пр, тем выше качество диода. Для измерения диод подключают к тестеру (омметру), как показано на рис. 4.10. При этом выходное напряжение измерительного прибора не должно превышать максимально допустимого для данного элемента.

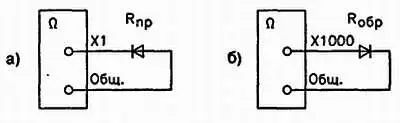

Рис. 4.10. Схема проверки исправности диода: измерение прямого ( а) и обратного ( б) сопротивлений

Прямое сопротивление должно быть не больше 200 Ом, а обратное не меньше 500 кОм. Следует иметь в виду, что если прямое сопротивление — около нуля, а обратное стремится к бесконечности, то в первом случае имеется пробой, а во втором — обрыв выводов или нарушение структуры. Сопротивление диода переменному току меньше прямого сопротивления и зависит от положения рабочей точки.

Исправность высокочастотных диодов можно проверить включением их в схему работающего простейшего детекторного радиоприемника, как показано на рис. 4.11. Нормальная работа радиоприемника говорит об исправности диода, а отсутствие приема — о пробое.

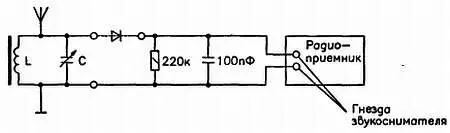

Рис. 4.11. Схема проверки исправности ВЧ диода

Для применения в цифровых устройствах лучше всего использовать специальные импульсные диоды, имеющие малую длительность переходных процессов включения и выключения.

4.4.6. Проверка диодных мостов

Диодный мост иногда нелегко протестировать из-за соединения с вторичной обмоткой трансформатора. В таком случае его необходимо предварительно демонтировать. При проверке диодных мостов надо присоединить один из измерительных щупов к отрицательному или положительному выходу моста и протестировать подключенные к этому выводу диоды.

Для проведения полной проверки необходимо выполнить восемь тестов (по два на каждый диод). При этом полезно иметь под рукой эквивалентную схему, которая отражает внутреннее строение диодного моста.

4.4.7. Проверка впаянных компонентов

Чтобы не отпаивать некоторые особенно чувствительные к нагреву компоненты с целью их тестирования можно рассечь дорожки металлизации на печатной плате, соединяющие этот компонент с другими. После этого, обеспечив электрическую изоляцию, можно провести тестирование таким же образом, как и при отпайке компонентов. Не рекомендуется рассекать одновременно несколько дорожек, а сразу после окончания проверки исходное соединение следует восстановить.
