Напряжение, подаваемое с блока питания, не должно превышать допустимое рабочее для конденсатора. При неправильном подключении полярности конденсатора утечка будет в 10-100 раз больше по сравнению с правильным. Эти измерения проводят при помощи вольтметра с большим входным сопротивлением.

Рис 417 Схема для определения полярности электролитического конденсатора - фото 117

Рис. 4.17. Схема для определения полярности электролитического конденсатора

4.5.2. Определение емкости конденсатора

Маркировка конденсаторов при помощи цветового кода применяется достаточно редко. Значение емкости обычно пишется на корпусе прибора. Однако размер надписи на миниатюрных компонентах поверхностного монтажа столь мал, что ее невозможно прочесть. Иногда же маркировка неразборчива (из-за некачественной печати) или даже ошибочна и на классических компонентах. Чтобы с достаточной точностью определить емкость конденсатора, можно собрать простую схему генератора импульсов, показанную на рис. 4.18.

Рис. 4.18. Схема генератора импульсов

Вначале измеряют частоту генератора с эталонным конденсатором или, по крайней мере, с конденсатором известной емкости, а затем его заменяют компонентом, емкость которого требуется определить. Повторно измеряют частоту и определяют требуемый параметр с помощью простого соотношения. Такую схему можно без труда смонтировать на макетной плате, снабженной разъемом для подключения осциллографа.

4.5.3. Определение полярности выводов светодиодов

Светодиоды, как и все полупроводниковые диоды, имеют различающиеся выводы (анод и катод), требующие определенной полярности рабочего напряжения. Но в некоторых случаях установить расположение выводов непросто из-за отсутствия единого стандарта на маркировку. Например, не всегда можно полагаться на разные длины выводов (вывод анода обычно длиннее, чем катода) или на их внешний вид. Попытки определить тип электродов, рассматривая внутренность прозрачного корпуса светодиода, также не всегда приводят к успеху.

Для определения полярности выводов следует использовать мультиметр в режиме измерения сопротивления. Прежде всего, нужно сопоставить цвет используемых проводов с полярностью напряжения на выходных гнездах прибора. При инверсном подключении мультиметр не даст никаких показаний: сопротивление диода слишком велико. При правильной полярности поданного напряжения (отрицательный полюс источника соединен с катодом) обычно индицируется значение 1,6–1,8 кОм и наблюдается слабое свечение. Когда применяются однотипные светодиоды, достаточно установить полярность выводов для одного из них.

Наконец, при отсутствии мультиметра можно изготовить импровизированный тестер, используя батарейку и резистор, который подбирается так, чтобы обеспечить надежное зажигание светодиода при правильной полярности подключения без превышения допустимого тока (рис. 4.19).

Рис 419 Тестер светодиодов 454 Определение цоколевки биполярного - фото 118

Рис. 4.19. Тестер светодиодов

4.5.4. Определение цоколевки биполярного транзистора

В радиолюбительской практике часто бывает необходимо определить расположение выводов транзистора (например, импортного), а справочника под рукой нет. Особые трудности возникают при использовании маломощных транзисторов, у которых выводы не имеют маркировки. В этом случае цоколевку транзистора можно определить следующим способом.

Сначала с помощью омметра найдите вывод базы транзистора и определите его структуру. На омметре нужно установить предел измерения х10 и поочередно подключать его щупы к паре выводов, передвигаясь по кругу.

Обнаружив при подключении, что сопротивление между выводами мало (сотни ом), перенесите минусовый щуп омметра к оставшемуся свободным третьему выводу. Если омметр также зафиксирует малое сопротивление, значит, вывод, к которому оставался подключенным плюсовой щуп омметра, является базой, а структура транзистора — n-р-n .

Если будет зафиксировано большое сопротивление, поменяйте местами щупы. Резкое уменьшение сопротивление свидетельствует о том, что базой транзистора является вывод, к которому подключен минусовый щуп омметра, а сам транзистор имеет структуру р-n-р .

Может случиться, что вы не обнаружите вывод, который по указанной методике определяется как вывод базы. Это будет означать, что транзистор, скорее всего, неисправен.

Определив вывод базы, подключите щупы омметра к оставшимся двум выводам в произвольной полярности, принимая, что коллектором в данный момент является вывод, с которым соединен плюсовой щуп (для n-p-n транзистора) или минусовой (для р-n-р транзистора). Затем подключите к выводам базы и предполагаемого коллектора постоянный резистор сопротивлением 30–50 кОм.(Отсчитав показания омметра, измените полярность его подключения и повторно подсоедините указанный резистор между выводами базы и предполагаемого коллектора. После этого вновь отсчитайте показания омметра. Вывод транзистора, на котором сопротивление при подключении резистора меньше, и будет коллектором, а оставшийся неопознанным вывод — эмиттером.

Следует иметь в виду, что плюсовым выводом омметра, входящего в состав мультиметра, обычно является общий вывод прибора.

4.5.5. Определение полярности источника постоянного тока

Ремонт различных устройств не всегда производится в мастерской, поэтому довольно часто под рукой не оказывается даже тестера (мультиметра). А нужно, скажем, определить полярность элемента питания, у которого стерлась маркировка (например, батарей с гибкими выводами, применяемых в технике связи). В таких условиях рекомендуется пользоваться следующими способами.

В стакан наливают теплую воду и растворяют в ней столовую ложку поваренной соли. Затем в воду опускают концы проводов, подключенных к выводам батареи. У провода, соединенного с отрицательным выводом батареи, будут интенсивно выделяться пузырьки газа (рис. 4.20а).

Сырой клубень картофеля разрезают на две части и в одну из частей со стороны среза втыкают на расстоянии 15–20 мм друг от друга провода от зажимов батареи, зачищенные от изоляции. Около провода, соединенного с положительным полюсом батареи, картофель окрасится в зеленый цвет (рис. 4.20б).

Рис 420 Определение полярности источника постоянного тока с помощью раствора - фото 119

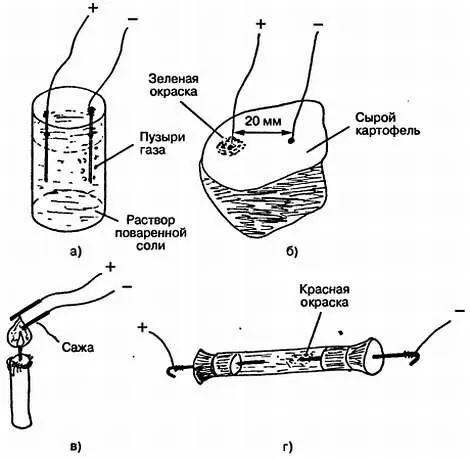

Рис. 4.20. Определение полярности источника постоянного тока с помощью раствора поваренной соли ( а), картофеля ( б), пламени свечи ( в), самодельного индикатора ( г)
