Гетеродинные катушки ДВ и СВ диапазонов могут быть выполнены так же, как и соответствующие катушки входных контуров. Средневолновая контурная катушка при однослойной намотке должна содержать 120 (90-4-30) витков провода ПЭ-0,12 (ПЭШО-0,1), а катушка обратной связи 20–30 витков.
Размещение катушек и других основных деталей на панели ВЧ видно из чертежа 17. Для супергетеродина необходимо вновь изготовить еще одну панель — ПЧ. На ней устанавливается семиштырьковая панелька для лампы 6К4П ( Л 2 ) и два каркаса — гильзы для самодельных контуров ПЧ (лист 174). На одном из этих каркасов размещают катушки L 13 и L 14 двухконтурного фильтра ПЧ — по две секции в каждой катушке. На втором каркасе размещены две секции контурной катушки L 15 и катушка L 16 связи (одна секция). Чтобы ослабить связь между анодным и сеточным контурами усилителя ПЧ, каркасы катушек этих контуров расположены под углом 90° один относительно другого: каркас катушек L 13,L 14 установлен непосредственно на панели ПЧ, а каркас катушек L 15, L 16 размещен на небольшой фанерной площадке, закрепленной на панели ПЧ с помощью прямоугольного деревянного бруска (чертеж 3).
Нужно прямо сказать, что применение в приемнике самодельных фильтров промежуточной частоты крайне нежелательно. Во-первых, самодельные контуры обладают низкой добротностью, во-вторых, их довольно трудно настроить и, в-третьих, и это, пожалуй, самое главное — самодельные контуры очень неудобно экранировать.
Опыт показывает, что из-за плохой экранировки в приемнике с самодельными контурами обычно возникает самовозбуждение на промежуточной частоте, бороться с которым не так-то просто. По всем этим причинам самодельные контуры ПЧ можно применять лишь в самом крайнем случае. В усилителе ПЧ лучше всего применить двухконтурные фильтры ПЧ любой конструкции от любого фабричного приемника, настроенные на 465 кгц. Фильтры эти должны быть в экране, и закрепить их можно непосредственно на панели ПЧ.
Промежуточную частоту 465 кгц имеют все отечественные радиоприемники, за исключением приемников «АРЗ», «Москвич» и «Рекорд» самых первых выпусков. Два наиболее распространенных типа двухконтурных фильтров промежуточной частоты показаны на листе 173. Катушки первого из них (от приемников «Родина-52», «Звезда», «Дорожный» и др.) выполнены в горшкообразных сердечниках СБ-1а. Во втором типе двухконтурного фильтра (от приемников «Рекорд-52», «Стрела», «Заря» и др.) используются катушки, намотанные на двухсекционных каркасах, которые снабжены ферритовыми кольцами и сердечником. Почти во всех типах фабричных фильтров промежуточной частоты средняя индуктивность катушек примерно равна 1000 мкгн (900—1100 мкгн), а емкость конденсаторов 120–140 пф (лист 173).
При использовании фабричных двухконтурных фильтров вместо катушки связи L 16 окажется включенным контур L 16C 24 ,что несомненно улучшит избирательность приемника. Совершенно ясно, что никаких изменений в схеме приемника при этом делать не нужно.
Во время монтажа панелей ВЧ и ПЧ следует помнить, что все соединения высокочастотных цепей должны производиться кратчайшими путями. В частности, анод гептодной части Л 1 лучше всего соединить с катушкой L 13 , установленной на панели ПЧ, коротким проводником, помимо гребенок Г 1— Г 2 .
О налаживании супергетеродинного приемника очень подробно рассказано в статьях В. Короля «Налаживание супергетеродина», опубликованных в журналах «Радио» № 3 (стр. 47–50) и № 4 (стр. 45–47) за 1954 год. Кроме того, вопросам налаживания приемников посвящены книги В. В. Енютина «Налаживание радиоприемников», издательство ДОСААФ, 1958 г., Г. А. Сницерева «Измерения при ремонте и налаживании радиоприемников», Связьиздат, 1955 и др. Ниже мы остановимся лишь на основных этапах налаживания приемника без специальных измерительных приборов.
Перед тем как включать приемник в сеть, нужно внимательно проверить правильность соединения всех цепей и, прежде всего, убедиться в том, что цепи постоянного анодного напряжения не замкнуты на «землю» («землей» мы в дальнейшем будем называть общий провод, подключаемый к гнезду « 3»). Это можно сделать с помощью омметра, используя, например, авометр ТТ-1, Ц-20 и др., подключив его к конденсатору С 35 (выпрямитель). Если приемник собран правильно, омметр покажет сопротивление 50—100 ком, причем в момент подключения прибора можно будет отметить «бросок» стрелки, обусловленный зарядкой конденсаторов С 35 и С 34 от батареи омметра. Если же прибор покажет сопротивление менее 1–5 ком (иногда можно обнаружить даже короткое замыкание), то нужно проверить исправность конденсаторов развязки и еще раз внимательно просмотреть весь монтаж. Лишь после того как этот дефект устранен, можно включить приемник в сеть и измерить режимы ламп (рис. 139), предварительно, конечно, измерив напряжение сети: при пониженном напряжении сети режимы ламп могут значительно отличаться от указанных на схеме.

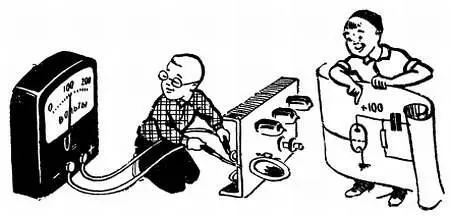

Рис. 139. Налаживание супергетеродина, как и всякого другого радиоустройства, следует начинать с тщательной проверки монтажа и режимов (напряжений на различных электродах ламп).
Напомним, что режимом лампы мы называем постоянные напряжения на ее электродах. Эти напряжения устанавливаются подбором соответствующих сопротивлений — R 4, R 7 и R 14 в цепях экранных сеток и R 15, R 18 в цепях катодов ламп. При подборе режимов не нужно стремиться к тому, чтобы они абсолютно точно соответствовали рекомендованным — изменение режимов на 5—10 % (а иногда и на 15–25 %) существенно не повлияет на работу приемника.
Если в вашем распоряжении нет специальных измерительных приборов — генератора сигналов и лампового вольтметра, то налаживание приемника следует начинать с гетеродина, добиваясь прежде всего его нормальной работы на. одном из диапазонов, например на коротких волнах (рис. 140).

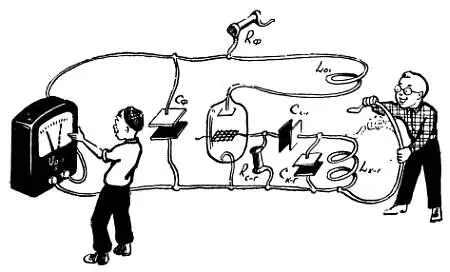

Рис. 140. Проверка работы гетеродина: если при коротком замыкании контура изменяется анодный ток лампы гетеродина (напряжение на аноде), значит, гетеродин работает.
Можно убедиться в наличии переменного напряжения на контуре гетеродина, замыкая этот контур конденсатором сравнительно большой емкости (0,001—0,1 мкф) или простым проводником. Если гетеродин работал нормально, то при коротком замыкании контура колебания в нем прекратятся, и вследствие этого практически исчезнет сеточный ток лампы, который возникал при положительных полупериодах переменного напряжения на сетке. Постоянная составляющая сеточного тока, проходя по сопротивлению R 2 , создает на нем напряжение отрицательного смещения (около 5—10 в). Поэтому при срыве колебаний вместе с сеточным током исчезает отрицательное смещение и резко возрастает анодный ток лампы. В этом можно убедиться, включив миллиамперметр, рассчитанный на измерение тока 10–20 ма последовательно с сопротивлением R 6 , или измеряя напряжение на аноде (точнее, на конденсаторе С 18 ). Чем больше анодный ток, тем больше падение напряжения на сопротивлении R 6 , тем меньше напряжение на аноде. Опытные любители обнаруживают срыв генерации посильным «щелчкам», которые слышны в громкоговорителе при замыкании контура гетеродина.
