Если при замыкании контура анодный ток лампы не возрастает (или напряжение на аноде не падает), то значит, гетеродин не работает. В этом случае нужно прежде всего попробовать поменять местами концы катушки обратной связи или контурной катушки. Если это не даст желаемых результатов, то следует несколько сблизить эти катушки. Поворачивая ротор конденсатора настройки, нужно добиться нормальной работы гетеродина во всем диапазоне частот.
При налаживании гетеродина можно столкнуться с таким неприятным явлением, как прерывистая генерация, которая проявляется в виде сильного «рокота», прослушиваемого в громкоговорителе. Для того чтобы прекратить прерывистую генерацию, нужно включить последовательно с конденсатором С 11 сопротивление величиной 50—200 ом, а также уменьшить расстояние между контурной катушкой и соответствующей катушкой обратной связи.
Выполняя все эти операции, нужно всегда проверять работу гетеродина на всем диапазоне: иногда может оказаться, что, чрезмерно раздвинув катушки, вы «сорвете» генерацию на каком-либо участке диапазона. Попутно укажем, что «прерывистая генерация» обычно наблюдается на коротковолновом участке диапазона, а «срыв» генерации — на длинноволновом участке. Последнее объясняется тем, что с уменьшением частоты ослабляется индуктивная связь между катушками.
Если нельзя добиться нормальной работы гетеродина указанными путями, то можно попытаться подобрать число витков катушки обратной связи и в самом крайнем случае величину сопротивлений R 2, R 6 и конденсатора С 11 .
Если гетеродин работает, то приемник должен сразу же принимать хотя бы одну-две станции — антенну следует временно подключить непосредственно к входному контуру, то есть к статору конденсатора С 5 . Приняв хотя бы одну станцию, следует сразу же подстроить в резонанс контуры ПЧ — сближением секций или с помощью сердечников, если они имеются. При этом можно ориентироваться на увеличение громкости приема (рис. 141, 142).

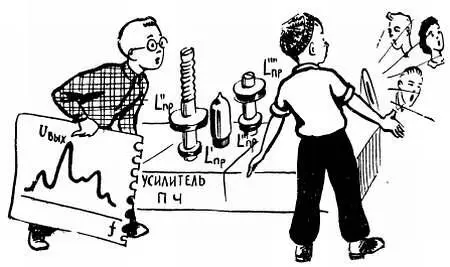

Рис. 141. Если контуры усилителя ПЧ даже немного расстроены один относительно другого, то приемник будет обладать очень плохой чувствительностью и избирательностью .

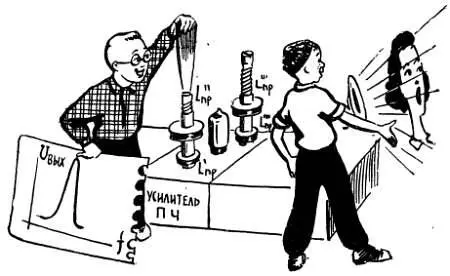

Рис. 142. По сигналу первой же принятой станции необходимо сразу подстроить фильтры ПЧ, добиваясь наибольшей громкости передачи.
На время настройки всех контуров приемника и в том числе контуров ПЧ необходимо отключить систему АРУ. Проще всего это сделать, замкнув накоротко конденсатор C 25 .
Наиболее сложным этапом налаживания супергетеродина является настройка входных и гетеродинных контуров и сопряжение их настроек. Настраивать эти контуры можно, ориентируясь на работающие радиостанции, пользуясь заранее начерченной шкалой (чертеж 6). Прежде всего нужно временно зашунтировать входной контур сопротивлением 10–20 ком (для того чтобы меньше проявлялись резонансные свойства этого контура).
Изменяя емкость подстроечных конденсаторов С 12, С 13 и С 14 и индуктивность катушек L 7,L 9 и L 11 , необходимо добиться, чтобы прием той или другой станции соответствовал шкале приемника (рис. 143, 144).

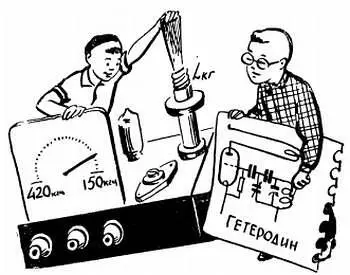

Рис. 143. Границы диапазона устанавливают с помощью заранее начерченной шкалы, подгоняя частоту гетеродина. При этом на низких частотах диапазона изменяют индуктивность контура (например, с помощью сердечника катушки).

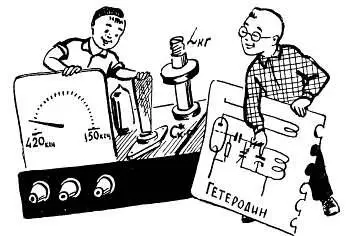

Рис. 144. На высших частотах диапазона изменяют начальную емкость контура (например, с помощью подстроенного конденсатора).
Частоту принимаемой станции можно узнать с помощью какого-нибудь фабричного приемника. Затем, сняв шунтирующее сопротивление со входного контура, нужно подстроить и его, ориентируясь на наибольшую громкость приема. Входной контур должен также перекрывать диапазон частот, указанный на шкале. В заключение добиваются наилучшего сопряжения настроек контуров, ориентируясь на станции, работающие в трех точках каждого диапазона — в середине и на краях (лист 168).
При настройке входных и гетеродинных контуров следует помнить, что подстроечным конденсатором нужно пользоваться на высших частотах диапазона, то есть при выведенном роторе блока конденсаторов настройки, а подгонять индуктивность нужно на низших частотах, то есть при введенном роторе.
Основные элементы налаживания супергетеродинного приемника иллюстрируются рисунками 139–144. Рекомендуемый способ позволяет лишь приблизительно настроить приемник. Для точной его настройки необходимо иметь специальные приборы и прежде всего генератор сигналов.
В процессе налаживания приемника часто приходится устранять неисправность отдельных его деталей или неточности монтажа. Конечно, перечислить все возможные неполадки приемника очень трудно, можно указать лишь основные из них.
Из деталей, применяемых в приемнике, неисправной может оказаться любая: могут замкнуться электроды внутри лампы (например, сетка и катод), нарушиться контакты в переключателе диапазонов или ламповой панельке, могут замыкаться на каком-нибудь участке диапазона роторные и статорные пластины конденсатора настройки, может оказаться пробитым диэлектрик в конденсаторе постоянной емкости (в этом случае конденсатор ведет себя как обычный проводник), возможно нарушение контакта в выводах конденсаторов, а также постоянных и переменных сопротивлений и т. д. и т. п.
Обычно обнаружить какую-нибудь из этих неисправностей можно сравнительно легко, используя простейший прибор — авометр или заменяя проверяемую деталь другой, заведомо исправной. К сожалению, помимо неточностей монтажа и не исправных деталей, при налаживании приемника нередко встречаются и другие неполадки, устранить которые не всегда легко и просто.
Одно из самых неприятных явлений, с которым приходится сталкиваться в процессе налаживания приемника — его самовозбуждение. Обычно оно проявляется в виде сильных «свистов», громкость и тон которых могут оставаться неизменными на всех диапазонах. Причиной самовозбуждения является «паразитная» положительная обратная связь, которая может появиться в любом из каскадов приемника или сразу в нескольких каскадах. Такая обратная связь обычно возникает из-за неудачного расположения отдельных деталей или монтажных цепей, а также из-за попадания переменных составляющих анодного или экранного тока в общие питающие цепи.
