И все же то, что вы построили, трудно назвать настоящим приемником: большие габариты, громоздкая конструкция, отсутствие футляра — все это заставляет считать, что нами построен лишь действующий макет приемника. Кстати, постройка макета является обязательным этапом в создании какого-либо электронного устройства (рис. 145).

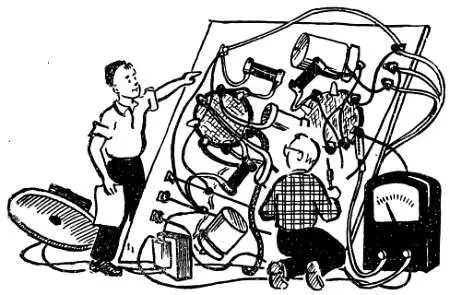

Рис. 145. Обычно для проверки новой схемы какого-либо электронного устройства делают электрический макет.

Опытные конструкторы, квалифицированные радиоспециалисты, прежде чем разрабатывать опытный образец приемника или телевизора, строят электрические макеты отдельных узлов, на которых изучают и отрабатывают схемы, уточняют данные деталей, режим ламп и т. д. Лишь после того как макет окончательно отработан, можно приступать к постройке опытного образца.

Подобным образом поступим и мы — построив действующий макет супергетеродина, выполненный на отдельных панелях, перейдем к изготовлению настоящего приемника, который по своей конструкции должен быть похож на один из промышленных образцов. Все детали приемника будут размещены на одном небольшом деревянном, а еще лучше металлическом шасси, которое мы установим в деревянный футляр. При этом приемник не только приобретет хороший внешний вид. Разместив все детали на одном шасси, мы сделаем монтаж более компактным и аккуратным, уменьшим число опорных монтажных лепестков и сократим длину соединительных проводов. Благодаря этому ослабятся паразитные обратные связи и появится возможность повысить усиление отдельных каскадов. Кроме того, благодаря сокращению соединительных проводов уменьшатся наводки и снизится уровень фона.

Конструктивных вариантов приемника может быть бесчисленное множество. Выбирая тот или иной вариант, вы можете взять за образец какой-нибудь заводской приемник — «Рекорд», «Зарю», «Волну» и т. п. Можно воспользоваться и образцом радиолюбительской конструкции. Можно, наконец, создать конструкцию самому. Для этого нужно тщательно измерить размеры основных деталей и, вооружившись листом миллиметровки, найти наиболее удачный вариант их размещения и необходимые размеры шасси.

На чертежах 18, 21 и 22 показаны три конструктивных варианта радиолюбительских супергетеродинов. Любой из них вы можете взять за основу при конструировании своего приемника. Все три приемника выполнены по примерно одинаковым схемам, но на различных типах ламп.

Схема первого из приемников (чертеж 19) почти полностью повторяет схему нашего электрического макета: здесь применены те же усилительные лампы: 6И1П, 6К4П, 6Ж1П, (6ЖЗП) и 6П1П, те же схемы отдельных узлов: входной цепи, преобразователя частоты, детектора усилителей ПЧ и НЧ, а также сохранена нумерация основных деталей. Некоторое отличие представляет лишь схема регулировки тембра и блока питания.

Регулировка тембра осуществляется в специальной цепи отрицательной обратной связи, которая возникает благодаря включению конденсатора С 31 между анодом и управляющей сеткой лампы Л 4 . Так как емкость конденсатора С 31 очень мала, то этот конденсатор не пропускает из анодной цепи на сетку низшие звуковые частоты, и обратная связь в основном существует лишь на высших звуковых частотах. А поскольку обратная связь в данной схеме получается отрицательной, то она ослабляет сигнал, поступающий на сетку лампы с предыдущего каскада, причем ослабляет лишь высшие звуковые частоты этого сигнала. Иными словами, благодаря введению обратной связи у частотной характеристики усилителя появляется «завал» в области высших частот (рис. 146).

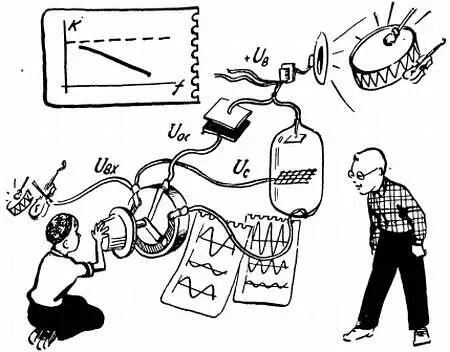

Рис. 146. Если цепь отрицательной обратной связи имеет разное сопротивление на высших и низших частотах, то с ее помощью можно регулировать тембр.

Нарисованная нами картина в полной мере относится к случаю, когда движок потенциометра R 16 («регулировка тембра») находится в верхнем (по схеме) положении и все напряжение, поступающее через конденсатор С 31 , полностью подается на сетку лампы. Теперь представьте себе, что движок потенциометра R 16 находится в крайнем нижнем положении. В этом случае конденсатор замкнут на «землю», напряжение обратной связи на сетку не поступает, и «завала» частотной характеристики нет. Совершенно ясно, что если мы будем перемещать движок потенциометра из одного крайнего положения в другое, то будет изменяться глубина обратной связи, а вместе с ней и степень «завала» частотной характеристики, то есть, иными словами, будет происходить регулировка тембра.

В блоке питания рассматриваемого приемника выпрямитель выполнен по так называемой мостовой схеме (лист 177). Прежде чем разбирать ее, нам придется коротко остановиться на схеме двухполупериодного выпрямителя (лист 176), которая используется во втором приемнике.

Рассмотренная нами ранее (стр. 168) схема выпрямителя называется однополупериодной. Название это связано с тем, что в таком выпрямителе ток через вентиль проходит лишь в течение одной половины периода, а во время второго полупериода наступает пауза — вентиль тока не пропускает. Особую рать при этом играет первый конденсатор фильтра — С ф1 ( С 34 ). Когда вентиль пропускает ток, этот конденсатор заряжается (то есть накапливает заряды), а во время паузы он разряжается через нагрузку — через анодные цепи ламп. Учитывая все это, конденсатор С ф1 можно назвать накопительным конденсатором. Именно благодаря этому конденсатору ток через нагрузку протекает все время, а не только в те моменты, когда проходит ток через вентиль.

Чтобы лучше уяснить рать накопительного конденсатора, представьте себе, что у вас имеется бак с открытым краном у самого дна и что кто-то через равные промежутки времени ведром доливает в этот бак воду (рис. 147).

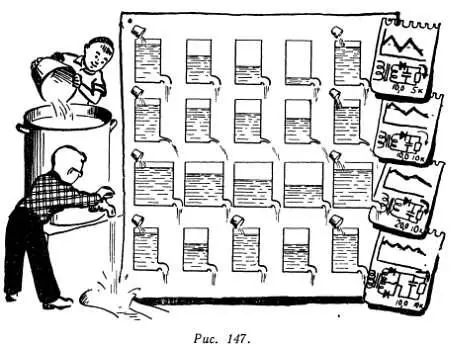

Рис. 147. Первый конденсатор фильтра С ф1(С 34)можно сравнить с баком, который периодически наполняется водой (импульсы тока через вентиль) и отдает эту воду в виде непрерывной струи (постоянный ток, потребляемый нагрузкой).

Можно так подобрать емкость бака и количество доливаемой воды, что бак никогда не будет оставаться пустым и из крана все время будет бежать струя воды. Такая система очень похожа на наш выпрямитель: бак играет рать накопительного конденсатора С ф1 , открытый кран характеризует потребление тока нагрузкой, а доливание воды ведром напоминает импульсы тока, которые проходят через вентиль пятьдесят раз в секунду. Что же касается выпрямленного напряжения, то его можно сравнить со средним давлением воды на дно бака. Очевидно, это давление зависит от среднего уровня воды в баке.
