Чтобы «растянуть» настройку на КВ диапазоне, то есть сделать ее более плавной, можно поступить иначе: ввести в приемник еще один элемент настройки, который позволит на любом участке коротковолнового диапазона в небольших пределах менять частоту гетеродина. Частоту входного контура менять не нужно, так как он имеет сравнительно «тупую» резонансную кривую и сразу пропускает большое число станций с близкими частотами.

В качестве элемента «растяжки» можно применить небольшой подстроечный конденсатор емкостью 10–30 пф или катушку индуктивностью 50—500 мкгн, с подвижным сердечником (лист 183). В конструктивном отношении удобнее применить конденсатор — ось его ротора легко вывести на переднюю панель рядом с ручкой основной настройки. Элемент растяжки подключают к части витков контурной катушки, обычно ко второму или третьему витку, считая от заземленного конца. Точку подключения конденсатора С раст или катушки L pacт лучше всего подбирать опытным путем.

И, наконец, третье, что можно было бы сравнительно легко сделать в нашем приемнике, — это установить в нем оптический индикатор настройки (только для сетевых приемников). Такой индикатор собирают на специальной лампе 6Е5С или 6Е1П (чертеж 25,б).

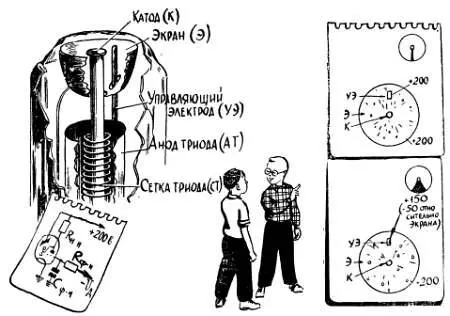

Лампа 6Е5С (6Е1П) фактически содержит две лампы: собственно индикатор и вспомогательный триод (рис. 151).

Рис. 151. В приемнике можно установить оптический индикатор на лампе 6Е5Си 6Е1П, облегчающий точную настройку на станцию.

В индикаторе имеется экран, на который подается полное анодное напряжение. Под действием этого напряжения на экран попадают вылетевшие из катода электроны, которые и заставляют экран светиться (экран покрыт специальным светящимся составом).

Не светится лишь один участок экрана — треугольный теневой сектор. Не светится этот участок потому, что против него находится управляющий электрод, или, как его еще называют, «нож», который отталкивает электроны, летящие к экрану.

«Нож» соединен с анодом вспомогательного триода, а в анод, ную цепь этого триода включено довольно большое сопротивление нагрузки R н-и ( R 26 ). Анодный ток триода создает на сопротивлении R н-и падение напряжения, и поэтому напряжение на аноде, а значит, и на «ноже» будет меньше, чем на экране. Это, в свою очередь, означает, что на «ноже» будет «минус» относительно экрана (если на экране действует напряжение, +200 в относительно катода, а на аноде и «ноже» +150 в, то это значит, что на «ноже» действует — 50 в относительно экрана). Вот из-за этого «минуса», управляющий электрод — «нож» — и отталкивает электроны.

Теперь попробуем подключить управляющую сетку вспомогательного триода к нагрузке детектора (чертеж 25,б) и настроиться на какую-нибудь станцию. Чем точнее настройка, тем сильнее будет высокочастотный сигнал, который подводится к детектору. При увеличении уровня сигнала будет возрастать и постоянное напряжение на нагрузке детектора, а поскольку это напряжение подается «минусом» на сетку вспомогательного триода, то одновременно будет уменьшаться его анодный ток. Это, в свою очередь, приведет к тому, что будет уменьшаться падение напряжения на сопротивлении нагрузки триода R н-и ( R 26 ), а следовательно, все меньше будет становиться «минус» на «ноже». В результате «нож» все слабее будет отталкивать электроны, что, конечно, приведет к сужению теневого сектора.

Отсюда и следует, что чем уже теневой сектор, тем точнее мы настроились на станцию.

Оптический индикатор оказывается очень полезным при настройке контуров приемника. Дело в том, что на слух не всегда удается определить, возрастает или уменьшается сигнал при изменении той или иной индуктивности или емкости, а оптический индикатор весьма точно показывает даже небольшое изменение сигнала. Включенные в сеточную цепь индикатора сопротивление R ф-и ( R 27 ), и конденсатор С ф-и ( С 39 ), — это не что иное, как обычный развязывающий фильтр, предохраняющий сеточную цепь индикатора от попадания переменных составляющих продетектированного сигнала.

Оптический индикатор настройки можно установить в любом сетевом супергетеродине. Приемник прямого усиления обладает сравнительно невысокой чувствительностью, и большинство станций не создает на нагрузке детектора постоянного напряжения, достаточного для того, чтобы «запереть» триодную часть индикатора.

И, наконец, еще одно, пожалуй, самое простое и в то же время самое эффектное усовершенствование нашего приемника — превращение его в радиолу. Совершенно ясно, что для этого нужен специальный электродвигатель и звукосниматель или, еще лучше, электропроигрыватель. Электродвигатель включается в сеть, причем в разрыв одного из проводов следует ввести выключатель. Звукосниматель можно подключить так, как это показано на чертеже 12. Следует, однако, иметь в виду, что на этом чертеже приведена самая простая схема включения звукоснимателя, имеющая серьезный недостаток: при воспроизведении грамзаписей высокочастотная часть приемника продолжает работать и даже если уйти на свободный участок какого-либо диапазона, где нет ни одной станции, то все равно качество звучания будет заметно ухудшено различного рода помехами и особенно так называемыми «суперными шумами». Для того чтобы этого не было, необходимо при воспроизведении грамзаписей выключать высокочастотную часть приемника. В промышленных и многих любительских приемниках это делается с помощью переключателя диапазонов, в котором имеется специальное положение (или отдельная клавиша) для включения звукоснимателя. В этом положении вход усилителя НЧ отключается от нагрузки детектора и подключается к звукоснимателю. В нашем переключателе имеется всего лишь три положения (ДВ, СВ и КВ), и поэтому его нельзя использовать еще и для включения звукоснимателя. Поэтому нам придется установить непосредственно на шасси (удобнее всего рядом с гнездами «Зв») перекидной выключатель — тумблер (лист 95), с помощью которого можно было бы подключать верхний (по схеме) вывод сопротивления R 12 , либо к детектору, то есть к сопротивлению R 11 (радиоприем), либо к верхнему по схеме гнезду звукоснимателя (воспроизведение грамзаписей). Нижнее по схеме гнездо звукоснимателя всегда остается заземленным.

Нужно помнить, что из-за дополнительных наводок на корпус и детали переключателя может появиться заметный фон переменного тока. Для ослабления его приходится не только тщательнейшим образом экранировать провода, идущие от выключателя к детектору и звукоснимателю, но иногда экранировать и корпус тумблера. Можно, правда, поступить иначе: включать звукосниматель с помощью обычной вилки, а тумблером лишь отключать высокочастотную часть приемника, разрывая, например, цепь питания анодов ламп Л 1 и Л 2 . Не забудьте, что вилку нужно вставить в гнездо «Зв» так, чтобы экран провода, идущего от звукоснимателя, обязательно соединялся с заземленным гнездом; сделав наоборот, то есть подключив экранирующий чулок к верхнему (по схеме) гнезду «3«», вы, кроме фона, вообще ничего не услышите. Электропроигрыватель можно установить в верхней части ящика так же, как это делается почти во всех промышленных радиолах.
