Рудольф Сворень - Шаг за шагом. От детекторного приемника до супергетеродина

Довольно близко к электронной автоматике примыкает телемеханика — управление на расстоянии. Постройка управляемых по радио действующих моделей кораблей, автомобилей и самолетов — это увлекательнейшее занятие, первый шаг к телеуправлению ракет, спутников и космических кораблей.

После того как радиолюбителями было открыто дальнее распространение коротких радиоволн, этот диапазон стал самым населенным. Здесь работают многие тысячи радиостанций, установленных на кораблях и в самолетах, искусственных спутниках и дрейфующих полярных станциях, в тракторных бригадах и геологических экспедициях. Но, несмотря на страшную «тесноту» на КВ диапазоне, шесть его участков: 10, 14, 20, 40, 80 и 160 м — навсегда закреплены за радиолюбителями как знак благодарности за их замечательное открытие.

Радиолюбители-коротковолновики сами строят небольшие радиостанции — приемники и передатчики — и с их помощью поддерживают связь друг с другом, проводят различные соревнования.

В последние годы наряду с короткими волнами радиолюбители все активнее начинают работать на УКВ. В этом диапазоне также имеется несколько любительских участков, на которых работает большое число радиостанций, в том числе и несколько сот школьных. На некоторых участках УКВ диапазона, так же как и на КВ, можно устанавливать дальние связи. На УКВ диапазоне проводятся такие интересные радиолюбительские соревнования, как «Полевой день» и «Охота на «лис». Участие в этих соревнованиях, также как и работа на КВ и УКВ радиостанциях, — это один из увлекательнейших видов спорта. Здесь радиолюбителям, как и в легкой атлетике или футболе, присваивают спортивные разряды и звания мастеров спорта.

Мы упомянули лишь об основных направлениях, в которых работает великая армия радиолюбителей. Но даже из этого короткого рассказа видно, что вы начали шагать по большому и интересному пути в радиоэлектронику, в одну из самых увлекательных и в то же время самых важных областей науки и техники.

* * *

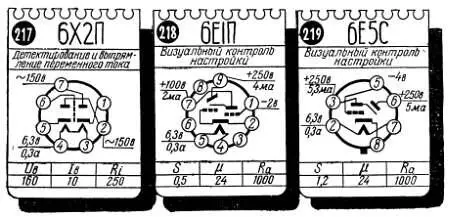

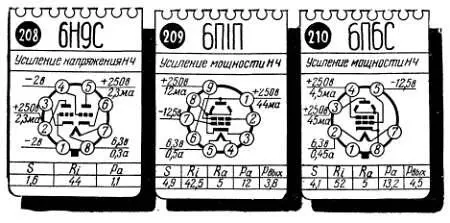

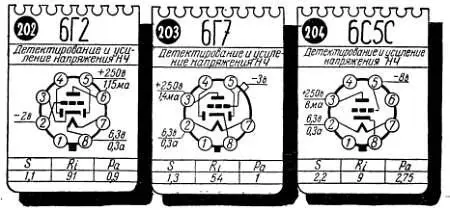

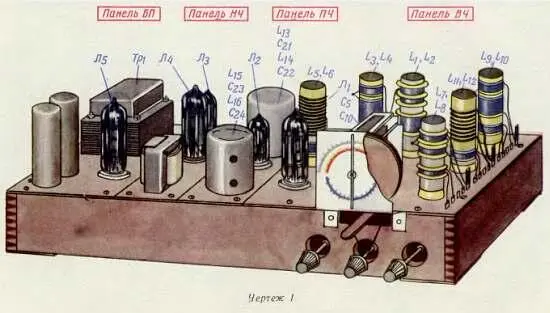

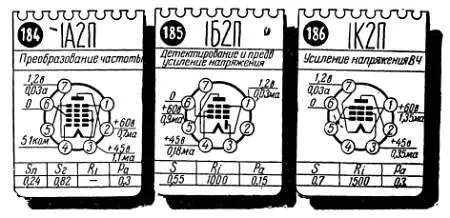

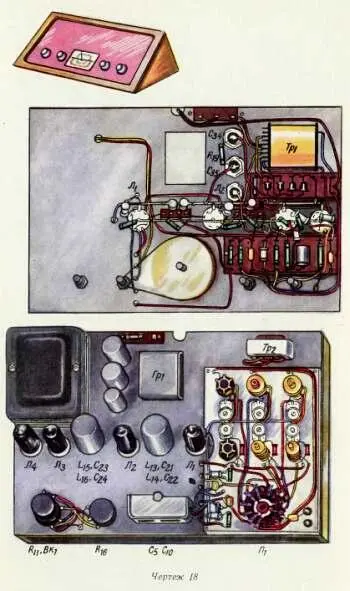

В книге используются три вида иллюстраций: рисунки, чертежи и справочные листы. Каждой вид иллюстраций имеет свою нумерацию.

К числу проводников относятся также растворы многих солей и кислот, а также газы, находящиеся в определенном состоянии, например светящиеся газы в лампах дневного света или трубках световых реклам.

Здесь слово «сила» имеет тот же смысл, что и в выражении «сильный дождь», то есть дождь, при котором на землю падает много воды.

Выходными зажимами источника тока называют зажимы, гнезда, металлические лепестки или, наконец, просто провода, к которым подключается внешняя цепь.

При большой протяженности соединительной линии сопротивлением проводов уже пренебрегать нельзя и всю цепь тогда следует рассматривать как делитель напряжения, состоящий из трех участков — двух проводов и лампочки. Лампочка для карманного фонаря, рассчитанная на 3,5 в, светится даже в том случае, если к ней подвести напряжение окаю 2 в. Предположим, что сопротивление такой лампочки 100 ом, и для того, чтобы эта лампочка светилась при напряжении батареи 4,5 в, сопротивление обоих проводов должно быть не более 100–125 ом. В этом случае падение напряжения на обоих проводах составит около 2 в (по одному вольту на каждом проводе), и на лампочке будет действовать примерно такое же напряжение. При большем сопротивлении проводов напряжение на лампочке будет слишком мало, и она светиться не будет.
