Рудольф Сворень - Ваш радиоприемник

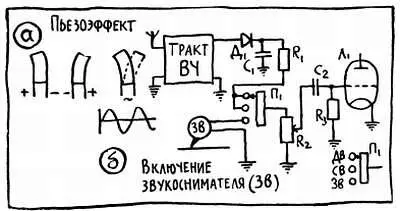

Рис. 54

Легкие условия работы звукоснимателя, позволяющие ему практически без искажения осуществлять перевод с «механического языка» на «электрический», можно подтвердить цифрами. Когда звукосниматель воспроизводит долгоиграющие записи, то наибольшая амплитуда колебаний его иглы (обратите внимание — наибольшая!) составляет 20–30 микрон; вес звукоснимателя, приведенный к концу иглы, не превышает 5—12 граммов; от звукоснимателя требуется низкочастотное напряжение в несколько сотых долей вольта и мощность…0,0000001 ватта! Дальше за звукоснимателем следует уже знакомый нам усилитель НЧ, который усиливает этот слабый сигнал, доводит его мощность до необходимой величины и передает громкоговорителю. Для воспроизведения грамзаписей приспособлен любой приемник. Установив переключатель диапазонов в положение Зв — звукосниматель, мы переключаем вход усилителя НЧ с детектора к выведенным на заднюю стенку гнездам для звукоснимателя (рис. 54, б). В радиолах одновременно включается в сеть электродвигатель.

На этом мы, пожалуй, закончим разговор о низкочастотном усилительном тракте радиоприемника. Теперь нам предстоит посмотреть, как происходит усиление сигнала до детектора, как устроен и работает тракт усиления высокой частоты.

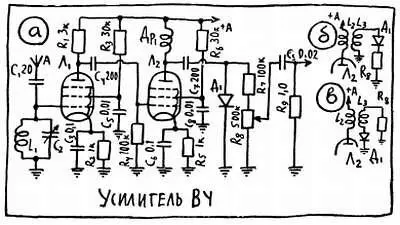

А что если попробовать составить схему приемника, симметричную относительно детектора? С одной стороны детекторного каскада у нас уже есть двухламповый усилитель низкой частоты, а теперь поставим такой же двухламповый усилитель и перед детектором, чтобы он усиливал высокочастотный сигнал, поступающий с входного контура. Одна из возможных схем такого усилителя приведена на рис. 55, а. Она очень похожа на схему низкочастотного усилителя (рис. 49, б), хотя и имеет некоторые особенности.

Во-первых, обратите внимание, как отличаются величины самих элементов схемы — конденсаторов и сопротивлений. Это связано прежде всего с тем, что на высоких частотах емкостное сопротивление конденсатора несравненно меньше, чем на низких. Поэтому, например, переходный конденсатор С 4 может иметь очень маленькую емкость, в сотни раз меньше, чем в усилителе НЧ — на высоких частотах, и небольшой емкости достаточно для того, чтобы легко пропустить сигнал с одного каскада на другой. По той же причине стали значительно меньше и емкости развязывающих фильтров в цепях катода и экранных сеток.

Два слова об анодных нагрузках. Во втором каскаде вместо сопротивления в анодную цепь включен высокочастотный дроссель Др 1 . Он справляется с обязанностями нагрузки не хуже, а, пожалуй, даже лучше, чем сопротивление. Под действием анодного тока на индуктивном сопротивлении дросселя появляется усиленное напряжение, причем величину индуктивного сопротивления мы всегда можем сделать достаточно большой, увеличив число витков дросселя или вставив в него стальной сердечник. В то же время дроссель почти не оказывает сопротивления постоянному току и поэтому не снижает постоянного напряжения на аноде лампы. В первом каскаде на месте анодной нагрузки мы видим привычное сопротивление, однако величина его по целому ряду причин намного меньше, чем в усилителе НЧ. В результате и усиление каскада с такой нагрузкой оказывается сравнительно небольшим.

Когда высокочастотный тракт приемника представлялся нам в виде загадочного «черного ящика», мы не задумывались над тем, каким образом напряжение высокой частоты подается на детектор. Сейчас этот вопрос уже нельзя обходить.

В зависимости от схемы усилительного каскада связь с детектором может осуществляться двумя различными способами, и в соответствии с этим существуют две схемы детекторов — параллельная и последовательная. В первой (рис. 55, а) детектор и его нагрузка соединены параллельно, а высокочастотный сигнал подается прямо с анода усилителя через разделительный конденсатор. В последовательной схеме (рис. 55, б, в) детектор, нагрузка и источник сигнала соединены последовательно. Источником сигнала, как правило, является катушка связи, проще говоря, вторичная обмотка высокочастотного трансформатора, включенного в анодную цепь усилителя ВЧ.

Рис. 55

Встречаются две практически одинаковые последовательные схемы, в одной из которых заземлен диод, в другой — один из выводов катушки связи.

Приведенная схема усилителя высокой частоты встречается очень и очень редко, а в радиовещательных приемниках она вообще никогда не применяется. В таком усилителе, построенном по образцу низкочастотного, можно решить только одну из стоящих перед нами задач — усилить сигнал до детектора.

Но в высокочастотном тракте предстоит провести еще одну, не менее важную операцию — ослабить сигналы мешающих станций и выделить только один нужный нам сигнал. В какой-то степени это делает входной контур, но только в какой-то степени. Другое дело, если между антенной и детектором будет несколько контуров, ну, скажем, три. Один из них ослабит сигнал соседней станции в 5 раз, второй — в 5 раз, третий — в 5 раз, и в итоге получится, что с помощью трех контуров сигнал мешающей станции ослаблен в 125 раз! Одним словом, чем больше контуров будет в высокочастотном тракте, тем лучше избирательность приемника.

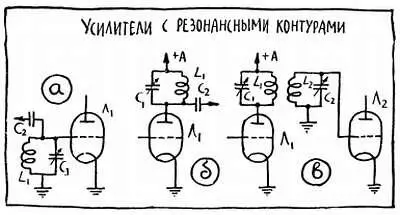

Колебательный контур можно включать на различных участках высокочастотного усилительного тракта и при этом так же, как и во входной цепи, контур будет верно нести свою службу, выделять из обшей массы сигналы той частоты, на которую он настроен. Контур может занять место сопротивления утечки (рис. 56, а), и это уже будет избирательная утечка, повышающая напряжение на резонансной частоте.

Можно включить контур и в качестве анодной нагрузки (рис. 56, б), и опять-таки это будет избирательная нагрузка, так как сопротивление параллельного контура на резонансной частоте возрастает, а вместе с ним возрастает и усиление каскада. Можно, наконец, просто собрать несколько контуров, связать их с помощью конденсаторов или катушек связи и включить между усилительными каскадами этот многоконтурный фильтр с очень высокой избирательностью. Наиболее широкое распространение получили двухконтурные фильтры с индуктивной или емкостной связью между контурами (рис. 56, в).

Рис. 56
